        Appoggi a vite con base piana, acciaio

Descrizione articolo/immagini prodotto

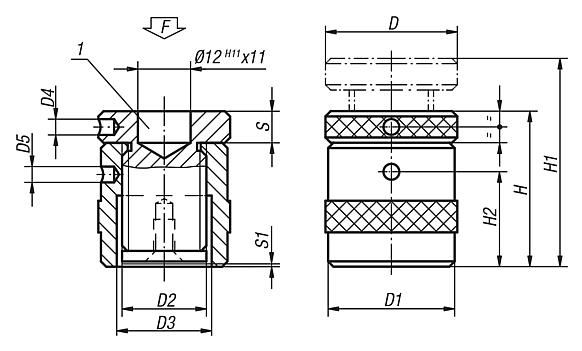

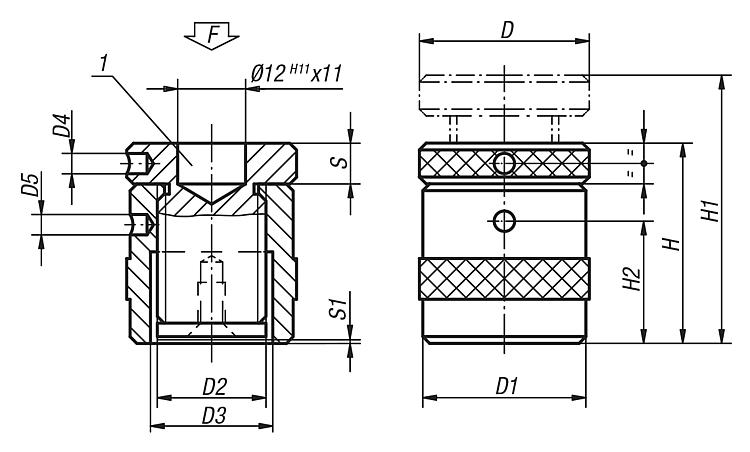

DescrizioneMateriale:Acciaio da bonifica.Versione:verniciato, filettatura a profilo trapezoidale autobloccante, mandrino con sicura terminale.Nota:La versione 02170-01 non possiede un foro di centratura Ø 12.Nota disegno:

1) Foro di centraggio per 02210

Particolarità:

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica 02170 Appoggi a vite con base piana, acciaio

241 kB

Disegni

Selezione/filtro articoli

N. ordine	D	D1	D2	D3	D4	D5	H	H1	H2	S	S1	F max. kN	Prezzo
02170-01	31	31	Tr 20X4	23	4	4	38	52	23	8	2	15	25,28 €
02170-015	50	49	Tr 30X4	36	6	6	42	52	24	12	2	60	38,73 €
02170-02	50	49	Tr 30X4	36	6	6	50	72	30	12	0,5	60	41,88 €
02170-03	50	49	Tr 30X4	36	6	6	71	102	43	16	1,5	60	49,02 €
02170-04	65	70	Tr 40X7	43	6	6	100	140	58	25	2,5	100	88,72 €
02170-05	70	80	Tr 50X8	55	6	6	140	212	90	30	4	170	163,20 €
02170-06	80	100	Tr 65X10	70	6	8	190	300	126	34	5	350	308,66 €
