        Supporto antivibrante

Descrizione articolo/immagini prodotto

DescrizioneMateriale:Acciaio.Versione:Cementato, brunito e rettificato.Nota:Il supporto antivibrante facilita le operazioni di fresatura, la foratura, la piallatura e la molatura e impedisce le vibrazioni o lo scivolamento del pezzo in lavorazione.
Con il supporto antivibrante è possibile puntellare in modo veloce e preciso senza dover afferrare il pezzo in basso. Il bullone di sostegno si applica con una scarsa forza elastica al pezzo. Può essere serrato in qualsiasi posizione. Nella filettatura interna del bullone di sostegno si possono avvitare perni filettati di qualsiasi tipo per adattare l'altezza di sostegno.

I supporti antivibranti 02380-075, 02380-150 e 02380-170 hanno solo 1 cava.Particolarità:

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica 02380 Supporto antivibrante

182 kB

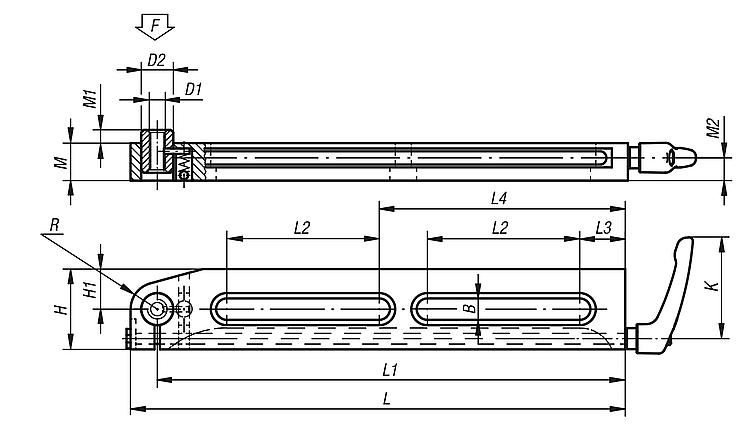

Disegni

Selezione/filtro articoli

N. ordine	K	L	L1	L2	L3	L4	B	H	H1	D1	D2	M	M1	M2	R	F N	Prezzo
02380-75	65	85	75	35	13	-	8,5	30	10	M8	13	19,5	3	11,5	-	500	222,03 €
02380-150	80	165	150	90	20	-	13	50	25	M10	20	24	6	14	15	2500	297,83 €
02380-170	110	190	170	100	25	-	17	60	20	M16	26	34	11	21,5	-	5000	399,05 €
02380-300	80	315	300	100	30	160	13	50	25	M10	20	24	6	14	15	2500	420,90 €
