        Elementi di supporto in acciaio

Descrizione articolo/immagini prodotto

DescrizioneMateriale:Acciaio da bonifica.Versione:Corpo base brunito.

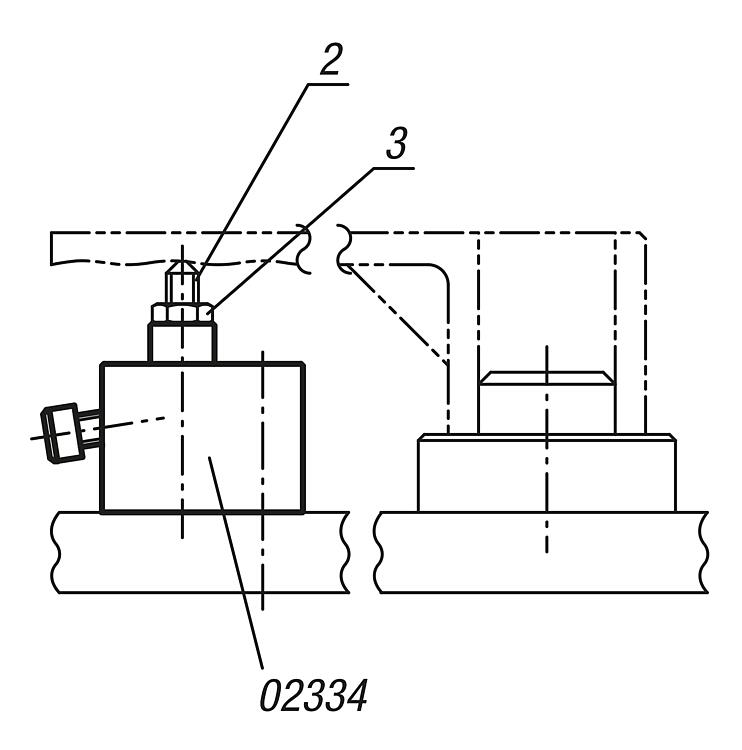

Puntale trattato termicamente e brunito.Nota disegno:

M = Vite di pressione a sfera
N = Foro passante per vite a testa cilindrica con esagono incassato DIN 912

1) Spina antitorsione
2) Appoggio per vite
3) Dado esagonale

Particolarità:

DownloadLe informazioni sono raccolte in un file in formato PDF:

Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.

Scheda tecnica 02334 Elementi di supporto in acciaio

247 kB

Disegni

Selezione/filtro articoli

N. ordine	B	D	G	H	H1	H2	H3	L	L1	L2	L3	M	N	F N	Coppia di serraggio viti di fissaggio Nm	forza elastica inizio F1 ca. N	forza elastica fine F2 ca. N	Prezzo
02334-06029	19	12	M6x10	35	29	15	17,6	38	13	8	15	M6x16	M6	4000	7,5	0	6	88,02 €
02334-08037	22	16	M8x15	47	37	20	21,1	50	16	10	20	M8x20	M8	6000	14	0	7	93,89 €
02334-12047	32	25	M12x20	57	47	27	28,3	75	25	15	30	M12x30	M12	9000	22	1	11	141,60 €
