Descrizione articolo/immagini prodotto |
|
|
DescrizioneMateriale:TPO (miscela di resina a base di polipropilene e gomma EPDM non reticolata e polietilene).Versione:colore nero.Nota:I passacavi sono ideali per l'inserimento e il passaggio sicuro dei cavi. È possibile introdurre cavi elettrici, linee, tubi flessibili, nonché tubazioni pneumatiche e idrauliche. Offrono una protezione completa dei cavi, poiché ogni cavo/linea viene guidato e fissato individualmente. Sigillano i pacchetti di tubi flessibili e impediscono contaminazioni all'interno.
Disponibili con diverse aperture e anche come piastra cieca.
Per i fori non utilizzati sono disponibili i tappi 80855-26.Range di temperatura: Da -45 °C a +95 °CMontaggio:Il passacavo viene montato in una protezione di giunzione 80855-16 o in un adattatore 80855-20. All'estremità libera è possibile montare una fascetta stringitubi 07850 per aumentare l'effetto di serraggio.Vantaggi:La piastra cieca può essere forata secondo necessità. A tal fine, la piastra deve essere posta nel congelatore per circa 8 ore. Dopodiché può essere forata con facilità. Per migliorare l'effetto di serraggio, il diametro del foro deve essere inferiore di 0,5 mm rispetto al diametro del cavo.Accessori:Tappo 80855-26.
Protezione di giunzione 80855-16.
Adattatore 80855-20.Particolarità: DownloadLe informazioni sono raccolte in un file in formato PDF:
Cercate dei dati CAD? Potete trovarli direttamente nella tabella del prodotto.
|

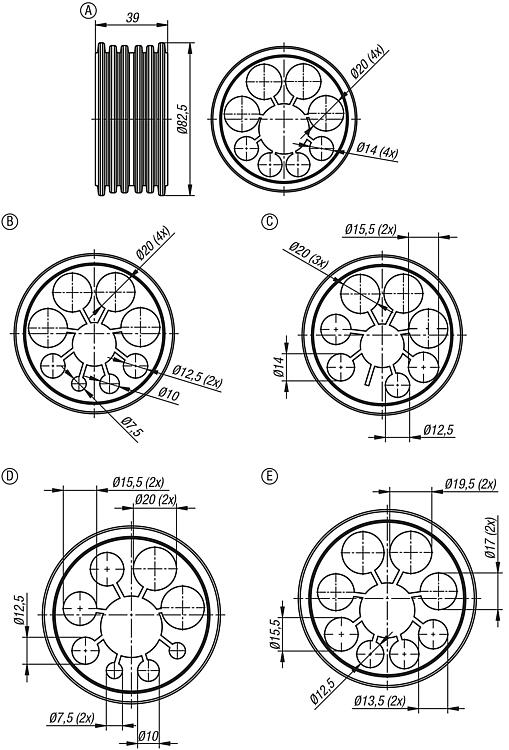

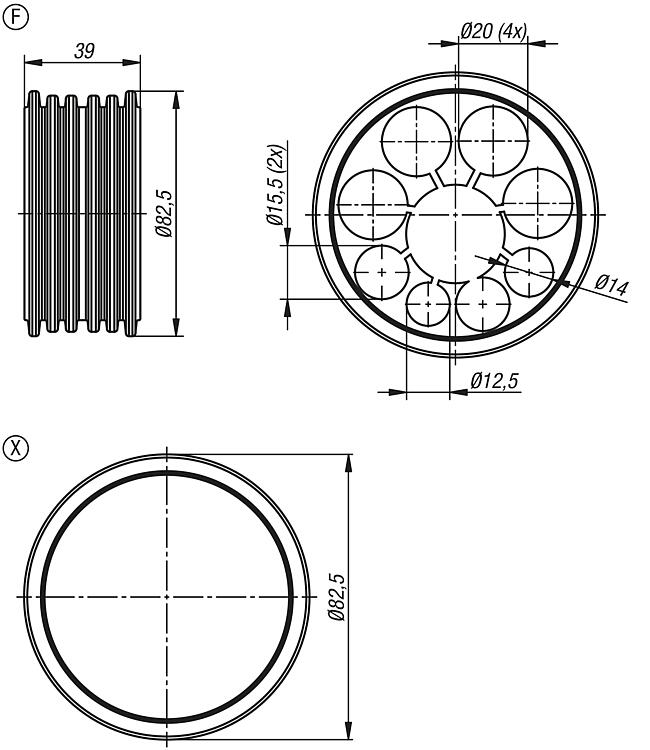

Disegni (sintesi completa) |
Selezione/filtro articoli |
|
N. ordine
| Forma | Dimensione nominale | Max. numero di
passaggi | Per
cavi
Numero x Ø cavo | CAD | Acc. | Prezzo | Ordinare |
|---|

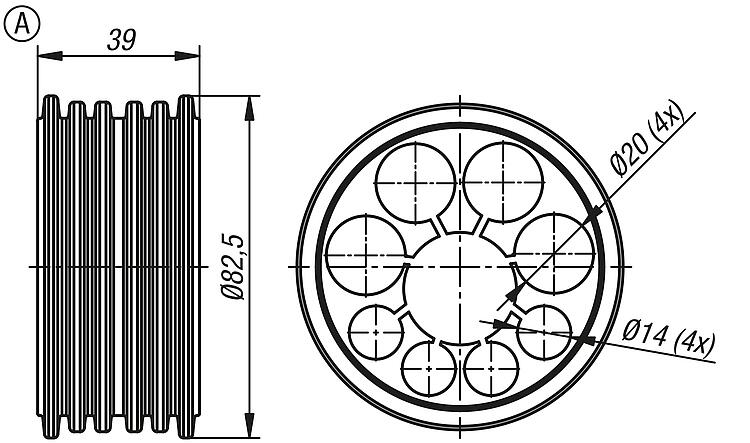

| 80855-25-07001 | A | 70 | 8 | 4x14 / 4x20 |  | | 37,90 € | |
|
Selezione/filtro articoli |
|
N. ordine
| Forma | Dimensione nominale | Max. numero di
passaggi | Per
cavi
Numero x Ø cavo | CAD | Acc. | Prezzo | Ordinare |
|---|

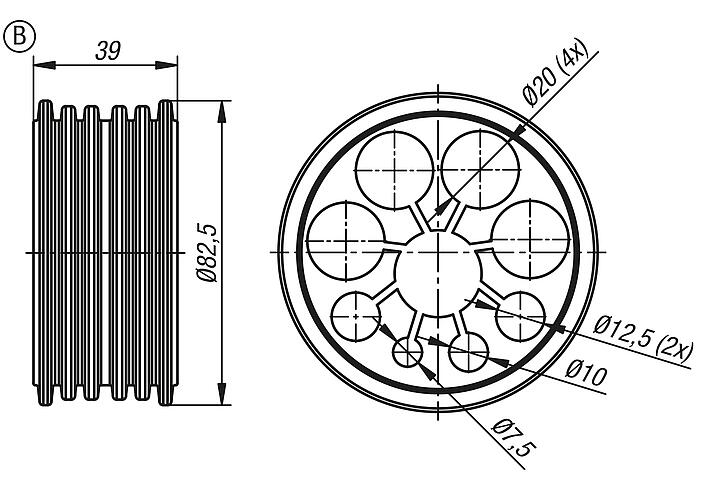

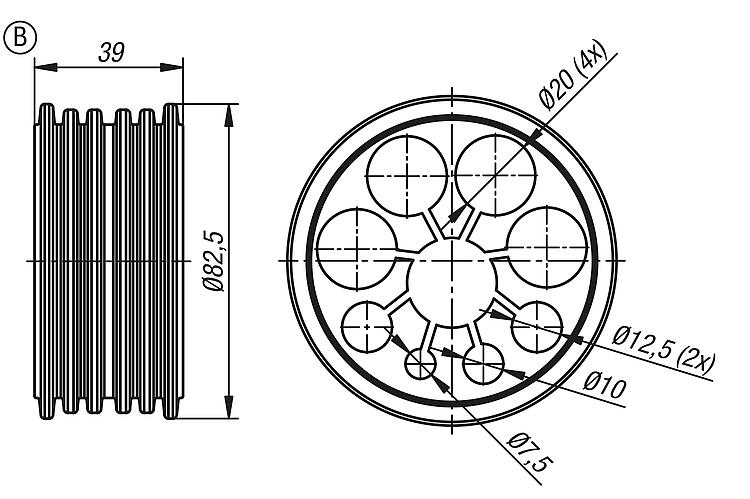

| 80855-25-07002 | B | 70 | 8 | 1x7,5 / 1x10 / 2x12,5 / 4x20 | | | 37,90 € | |
|
Selezione/filtro articoli |
|
N. ordine
| Forma | Dimensione nominale | Max. numero di
passaggi | Per
cavi
Numero x Ø cavo | CAD | Acc. | Prezzo | Ordinare |
|---|

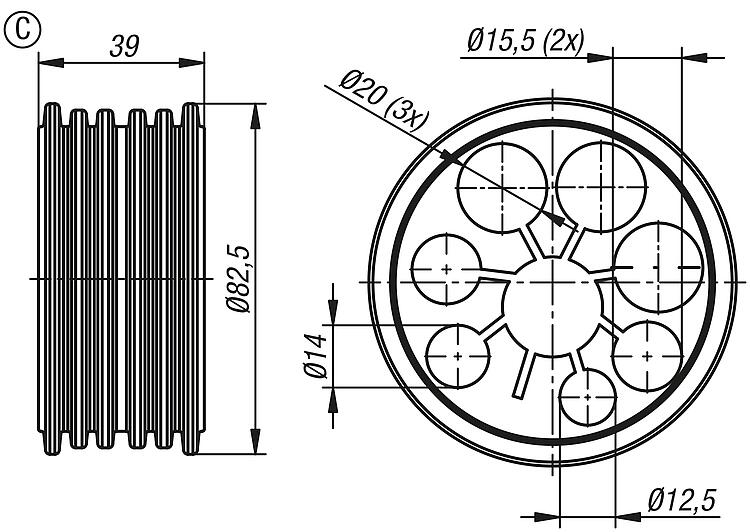

| 80855-25-07003 | C | 70 | 7 | 1x12,5 / 1x14 / 2x15,5 / 3x20 | | | 37,90 € | |
|
Selezione/filtro articoli |
|
N. ordine
| Forma | Dimensione nominale | Max. numero di
passaggi | Per
cavi
Numero x Ø cavo | CAD | Acc. | Prezzo | Ordinare |
|---|

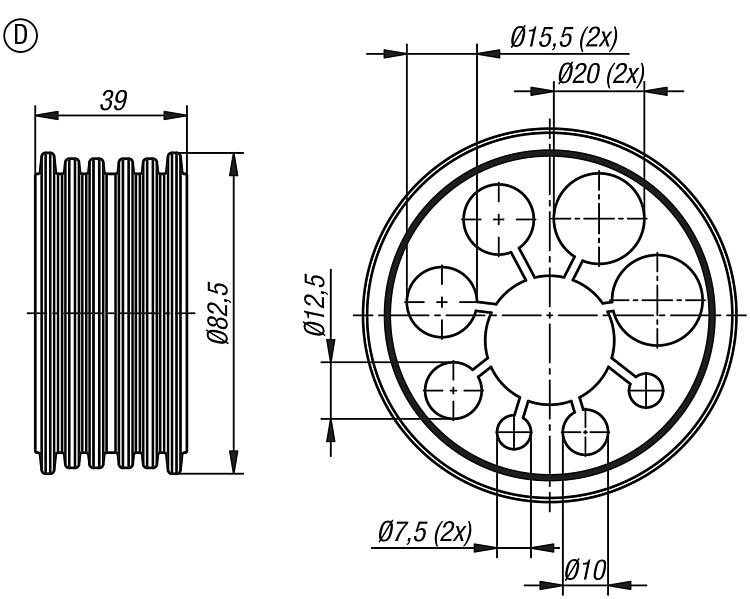

| 80855-25-07004 | D | 70 | 8 | 2x7,5 / 1x10 / 1x12,5 / 2x15,5 / 2x20 | | | 37,90 € | |
|
Selezione/filtro articoli |
|
N. ordine
| Forma | Dimensione nominale | Max. numero di
passaggi | Per
cavi
Numero x Ø cavo | CAD | Acc. | Prezzo | Ordinare |
|---|

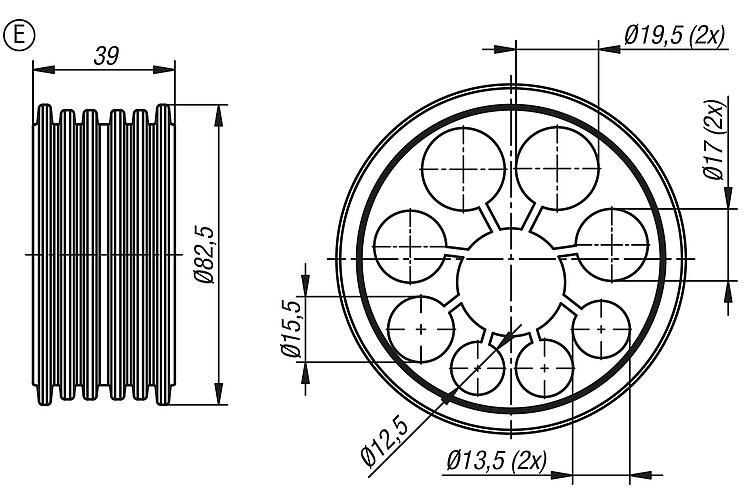

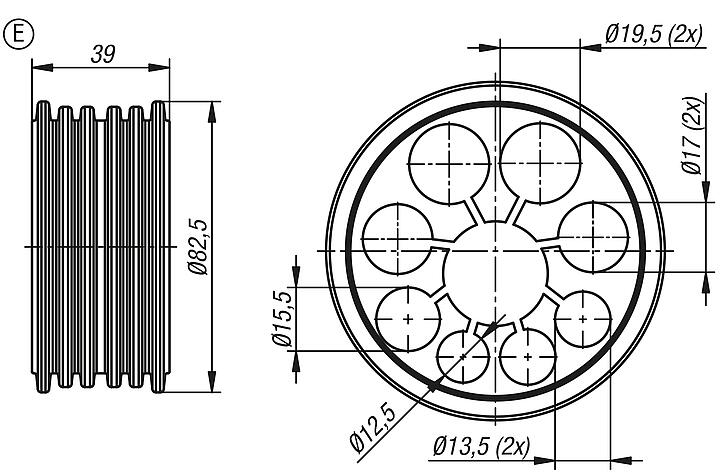

| 80855-25-07005 | E | 70 | 8 | 1x12,5 / 2x13,5 / 1x15,5 / 2x17 / 2x19,5 | | | 37,90 € | |
|
Selezione/filtro articoli |
|
N. ordine
| Forma | Dimensione nominale | Max. numero di
passaggi | Per
cavi
Numero x Ø cavo | CAD | Acc. | Prezzo | Ordinare |
|---|

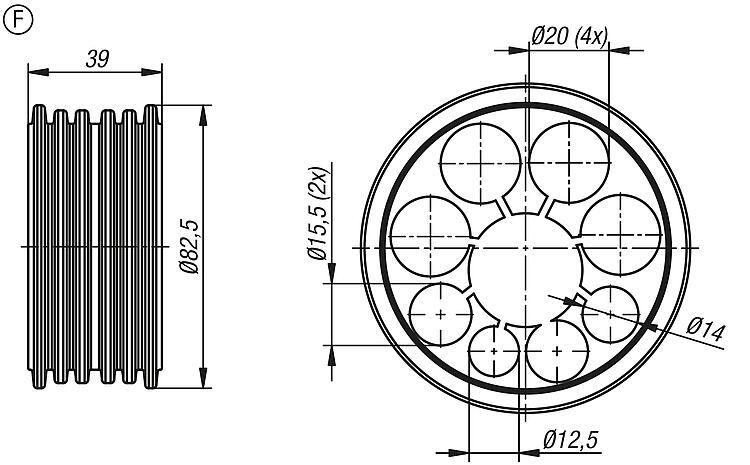

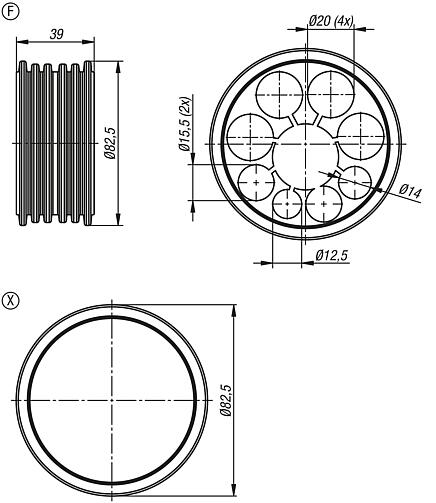

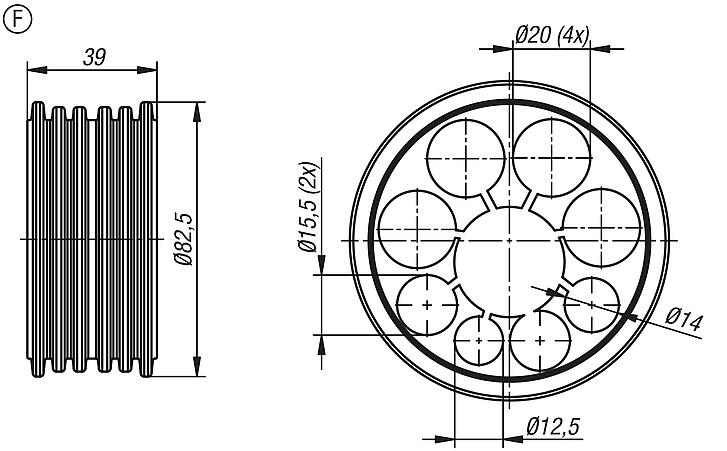

| 80855-25-07006 | F | 70 | 8 | 1x12,5 / 1x14 / 2x15,5 / 4x20 | | | 37,90 € | |
|
Selezione/filtro articoli |
|
N. ordine
| Forma | Dimensione nominale | CAD | Acc. | Prezzo | Ordinare |
|---|

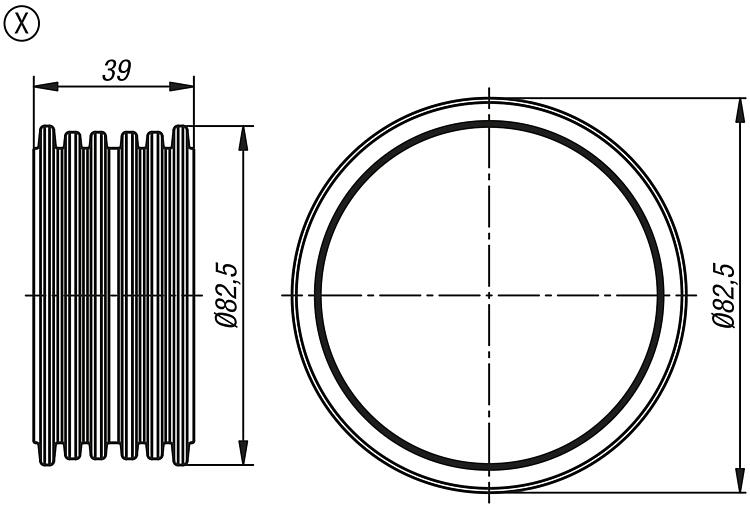

| 80855-25-07000 | X | 70 | | | 43,34 € | |
|
