        Unidades de mancal fixo na versão flangeada

Descrição do artigo/Imagens dos produtos

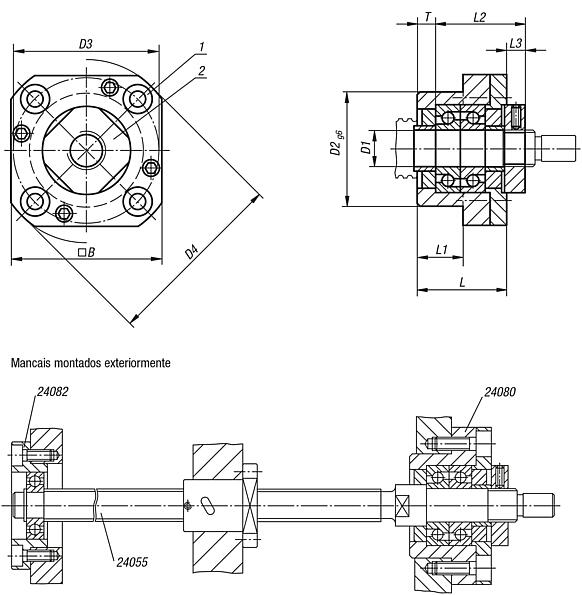

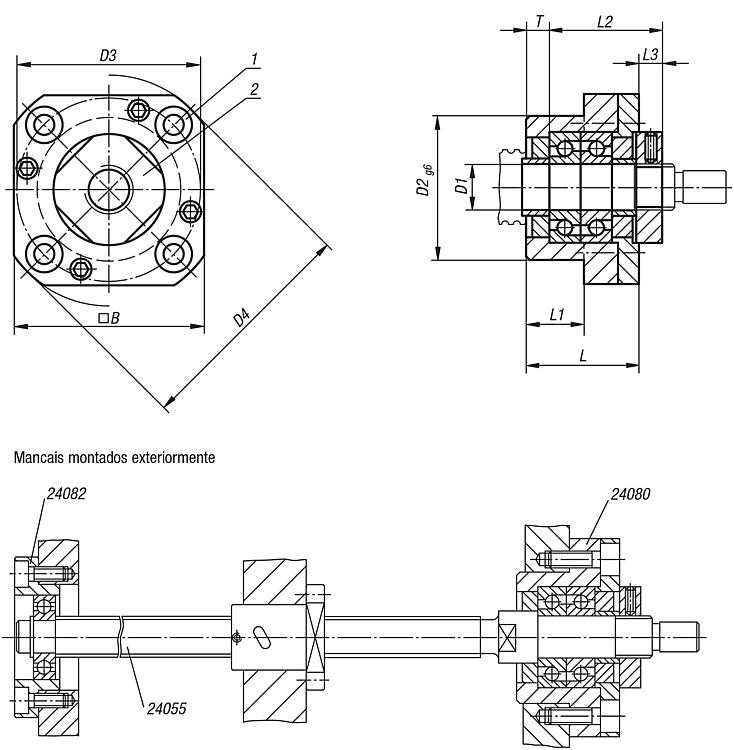

DescriçãoMaterial:Carcaça de aço.Versão:Carcaça brunida.Indicação:A unidade de mancal fixo é adaptada à unidade de mancal com rolamento livre 24082. Os mancais fixos são compostos de uma caixa com 2 rolamentos axiais de esferas de contato angular com vedações. Pré-fixados através de um flange dianteiro. Com anéis de apoio e uma porca de segurança.Indicação de desenho:

1) C para parafuso de cabeça cilíndrica ISO 4762
2) Porca ranhurada M

Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados 24080 Unidades de mancal fixo na versão flangeada

212 kB

Desenhos

Visão geral de artigos (reduzida)

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Tamanho	B	C	D1	D2	D3	D4	L	L1	L2	L3	M	T
24080-010	10	42	M4	10	34	42	52	27	17	29,5	7,5	M10x1	5
24080-012	12	44	M4	12	36	44	54	27	17	29,5	7,5	M12x1	5
24080-015	15	52	M5	15	40	50	63	32	17	36	8	M15x1	6
24080-020	20	68	M6	20	57	70	85	52	30	50	10	M20x1	10
