        Anéis de fixação com porca central

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:Aço.Versão:Superfície sem tratamento.Indicação:Anéis de fixação com baixo momento de inércia e de massa. Fácil de unir e soltar, sem gripagem no eixo. Perfeito para conexões livres de folgas. Excelente concentricidade. Adequado para aplicação com eixos com e sem ranhuras.

- para diâmetros do eixo de 5 a 35 mm
- para torques elevados
- deslocamento axial mínimo na montagem
- autocentranteMontagem:O eixo e o cubo têm que estar livres de óleo, gordura e sujeira. Não lubrifique os anéis de fixação. Insira o anel de fixação no assento do cubo e deslize-o sobre o eixo. Aperte a porca com as mãos e execute o torque de aperto indicado, utilizando uma chave dinamométrica (torquímetro).Tolerâncias:Diâmetro do eixo e furo do cubo
Forma A ±0,04 mm.
Forma B ±0,08 mm.
Acabamento da superfície Rz ≤ 16 µm.Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados 23368 Anéis de fixação com porca central

172 kB

Visão geral dos conjuntos de anéis de fixação e de contração

81 kB

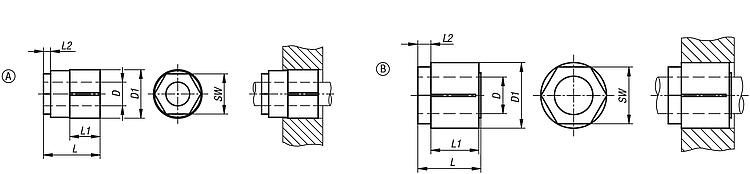

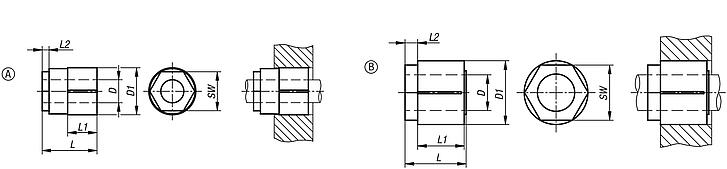

Desenhos (visão geral)

Anéis de fixação com porca central forma A

mais informações

Desenhos

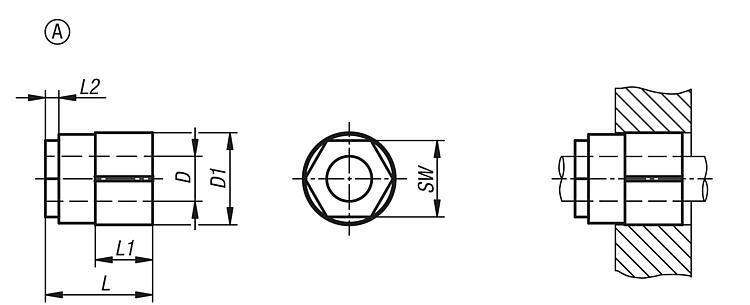

Anéis de fixação com porca central forma A

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	D	D1	L	L1	L2	SW	Torque transmissível M Nm no torque de aperto MS	Força axial transmissível F kN no torque de aperto MS	Pressão superficial no cubo P N/mm²	Parafusos de fixação Torque de aperto MS Nm
23368-0516	A	5	16	19	9,5	3	13	10	4	110	18
23368-0616	A	6	16	19	9,5	3	13	13	4,3	110	18
23368-0720	A	7	20	22	11	3	16	13	3,7	65	20
23368-0820	A	8	20	22	11	3	16	15	3,75	65	20
23368-0920	A	9	20	22	11	3	16	18	4	65	20
23368-1023	A	10	23	25,5	12,5	5	19	23	4,6	55	25
23368-1123	A	11	23	25,5	12,5	5	19	25	4,5	55	25
23368-1223	A	12	23	25,5	12,5	5	19	28	4,6	55	25
23368-1426	A	14	26	28,5	16	5	22	46	6,6	64	50
23368-1526	A	15	26	28,5	16	5	22	49	6,59	64	50
23368-1626	A	16	26	28,5	16	5	22	52	6,5	64	50

Anéis de fixação com porca central forma B

mais informações

Desenhos

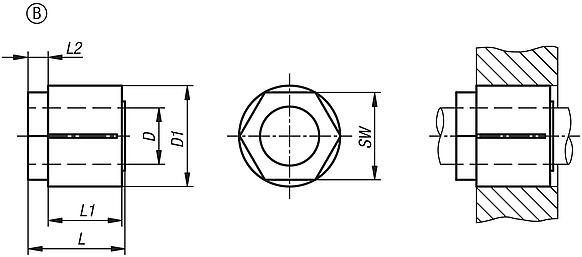

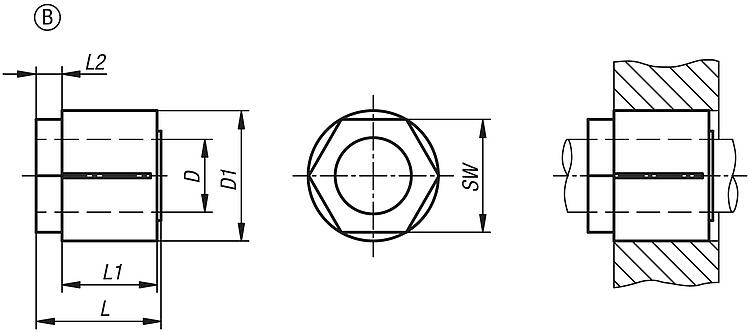

Anéis de fixação com porca central forma B

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	D	D1	L	L1	L2	SW	Torque transmissível M Nm no torque de aperto MS	Força axial transmissível F kN no torque de aperto MS	Pressão superficial no cubo P N/mm²	Parafusos de fixação Torque de aperto MS Nm
23368-1732	B	17	32	33	21	11	30	174	18	100	110
23368-1832	B	18	32	33	21	11	30	198	21	92	110
23368-2035	B	20	35	35	23	11	32	258	26	82	150
23368-2235	B	22	35	35	23	11	32	293	27	80	150
23368-2438	B	24	38	35	23	11	36	330	29	87	185
23368-2538	B	25	38	35	23	11	36	368	31	94	185
23368-3045	B	30	45	37	25	11	46	550	45	108	300
23368-3250	B	32	50	41	28	12	50	616	44	100	265
23368-3550	B	35	50	41	28	12	50	681	42	91	265
