        Polias para correias dentadas perfil HTD 8M
        Polias para correias dentadas com perfil HTD 8M, para largura de correia de 20 mm

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:Aço ou ferro fundido.Versão:peça fosfatada.Indicação:Perfil HTD padrão com divisão métrica (dentes semicirculares). No mínimo, uma polia deve apresentar bordas. As polias possuem um furo de centragem e já são pré-furadas (variável de acordo com a técnica de produção). Por este motivo, a dimensão D2 máx. denominada na tabela é o valor máximo do furo com o qual as polias são fornecidas. Estes furo de centragem/pré-furagem podem ser complementados pelo cliente com um furo de ajuste, um furo de ajuste com rasgo ou um furo roscado. Como alternativa, o cliente pode inserir buchas para reduzir o diâmetro.

O número de raios pode variar para polias de correia dentada de ferro fundido cinzento.
Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados 22004_20mm Polias para correias dentadas com perfil HTD 8M, para largura de correia de 20 mm

202 kB

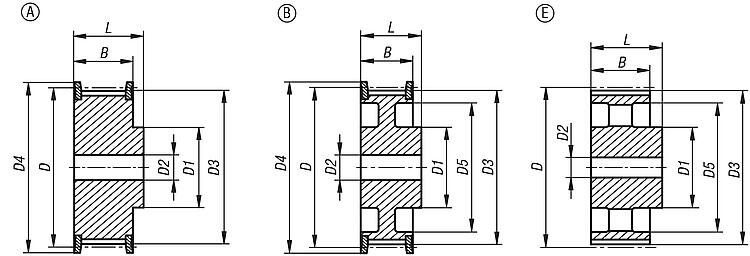

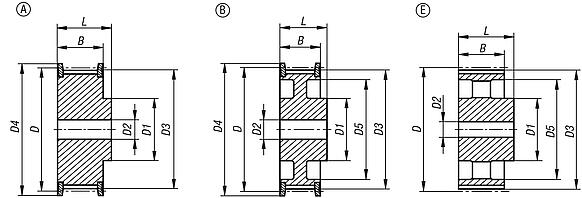

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	Material do corpo básico	Quantidade de dentes	D	D1 máx.	D2 máx.	D3	D4 máx.	D5	B	L
22004-0820018	A	aço	18	45,84	32	12	44,46	51	-	28	38
22004-0820020	A	aço	20	50,93	36	12	49,56	57	-	28	38
22004-0820022	A	aço	22	56,02	43	12	54,65	62	-	28	38
22004-0820024	A	aço	24	61,12	49	12	59,74	67	-	28	38
22004-0820026	A	aço	26	66,21	50	12	64,84	73	-	28	38
22004-0820028	A	aço	28	71,3	55	14	69,93	77	-	28	38
22004-0820030	A	aço	30	76,39	60	14	75,02	84	-	28	38
22004-0820032	A	aço	32	81,49	64	14	80,12	88	-	28	38
22004-0820034	A	aço	34	86,58	70	14	85,21	94	-	28	38
22004-0820036	A	aço	36	91,67	75	14	90,3	98	-	28	38
22004-0820038	A	aço	38	96,77	80	14	95,39	104	-	28	38
22004-0820040	A	aço	40	101,86	85	14	100,49	108	-	28	38
22004-0820044	A	ferro fund.cinz.	44	112,05	96	14	110,67	121	-	28	38
22004-0820048	A	ferro fund.cinz.	48	122,23	104	14	120,86	129	-	28	38
22004-0820056	B	ferro fund.cinz.	56	142,6	80	14	141,23	150	117	28	38
22004-0820060	B	ferro fund.cinz.	60	152,79	80	14	151,42	158	127	28	38
22004-0820064	B	ferro fund.cinz.	64	162,97	80	14	161,6	168	137	28	38
22004-0820072	B	ferro fund.cinz.	72	183,35	80	18	181,97	192	158	28	38
22004-0820080	E	ferro fund.cinz.	80	203,72	90	14	202,35	-	179	28	38
22004-0820084	E	ferro fund.cinz.	84	213,9	90	14	212,53	-	190	28	38
22004-0820090	E	ferro fund.cinz.	90	229,18	90	14	227,81	-	204	28	38
22004-0820112	E	ferro fund.cinz.	112	285,21	90	20	283,83	-	260	28	38
22004-0820144	E	ferro fund.cinz.	144	366,69	90	20	365,32	-	342	28	38
22004-0820168	E	ferro fund.cinz.	168	427,8	100	20	426,42	-	403	28	38
22004-0820192	E	ferro fund.cinz.	192	488,92	100	20	487,54	-	465	28	38
