        Mesas redondas de posicionamento com acionamento elétrico coaxial, carga média

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:Corpo básico e mesa redonda em liga-AL.
Eixo oco em aço inoxidável.
Parafuso sem-fim pré-fixado em aço.
Acoplamento de garra de alumínio com coroa dentada de poliuretano.Versão:Liga-AL anodizada.Indicação para encomenda:A posição de saída do cabo e da unidade de comando é fornecida como ilustrado no desenho técnico. Indicação:Mesa redonda de posicionamento para tarefas motrizes de deslocamento e posicionamento. A engrenagem de parafuso sem-fim pré-fixada funciona quase livre de folgas. O mancal do eixo sem-fim oferece a maior precisão de rotação radial. O furo grande no eixo oco permite a introdução de cabos. O anel de posicionamento regulável determina qualquer ponto de referência de rotação com relação à posição do componente montado. É possível montar sensores de proximidade com o suporte do sensor (veja artigo 21094), como item opcional. Softwares de programação e cabos de interface adequados para o motor de passo com controle de posicionamento (veja artigo 85000-15), são fornecidos como acessórios.

O motor de passo com a sua resolução de 200 passos por rotação permite uma precisão de posicionamento de 0,005 mm, calculada partindo de uma direção. A precisão absoluta de posicionamento partindo de uma direção corresponde a 0,01 mm. O sistema pode ser operado efetivamente com 100% do tempo de funcionamento.

Combinável com outros componentes do mesmo tamanho.Dados técnicos:21085-01-10*:
Relação de transmissão: 10:1
Folga: <0,2°
Folga radial: <0,02 mm
Número máx. de rotações de entrada: 600 rpm
Tempo máx. de funcionamento: 100%
Torque de entrada necessário: 0,13 Nm

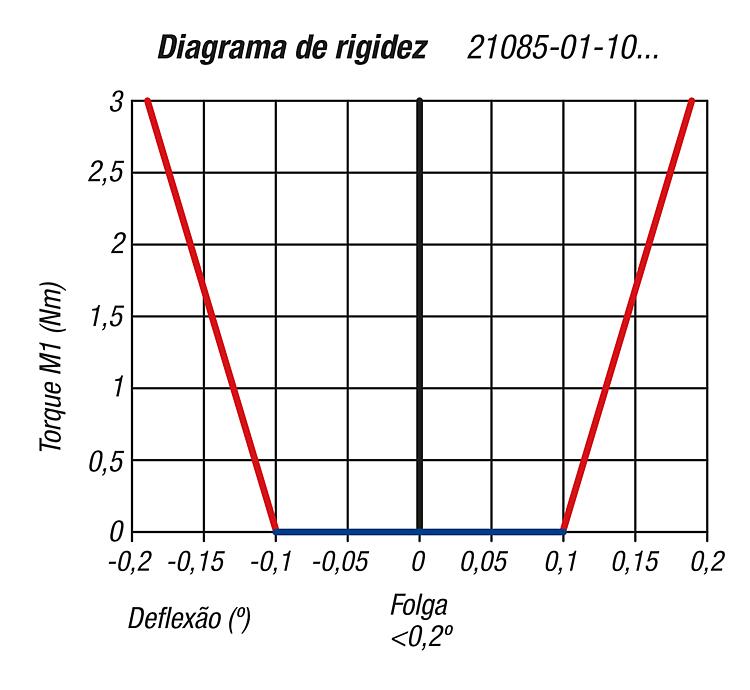

Rigidez: veja o diagrama
Giratório: 360°, infinito
Temperatura de aplicação: +10 °C a +50 °C

21085-01-45*:
Relação de transmissão: 45:1
Folga: <0,6°
Folga radial: <0,02 mm
Número máx. de rotações de entrada: 600 rpm
Tempo máx. de funcionamento: 100%
Torque de entrada necessário: 0,13 Nm

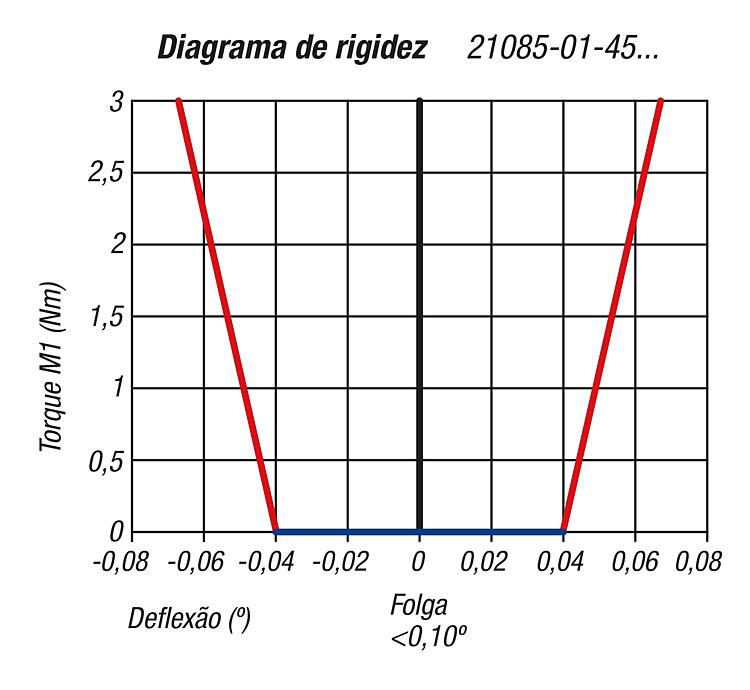

Rigidez: veja o diagrama
Giratório: 360°, infinito
Temperatura de aplicação: +10 °C a +50 °C

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados 21085-01 Mesas redondas de posicionamento com acionamento elétrico coaxial, carga média

404 kB

Sistemas de posicionamento motorizados

1,1 MB

Step motor: software and handbook

5,2 MB

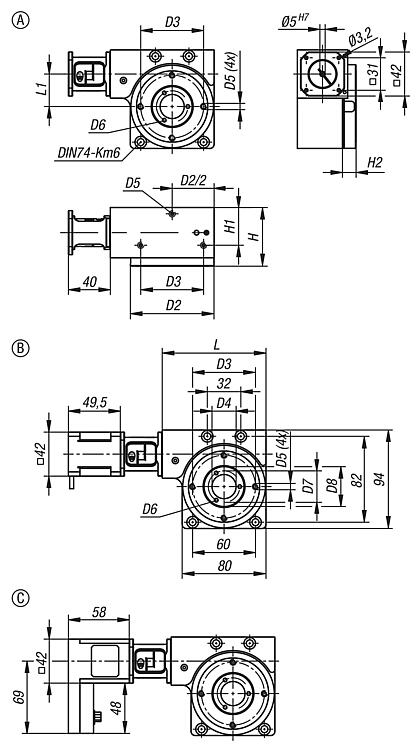

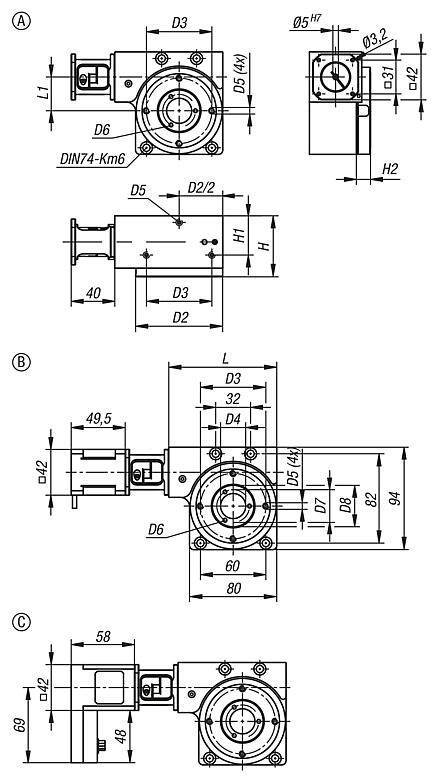

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Relação de transmissão	Tamanho	Forma	Tipo da forma	Orientação da saída do cabo	Orientação do controle
21085-01-10120	10:1	12	A	sem motor	-	-
21085-01-101211	10:1	12	B	com motor de passo	à direita	-
21085-01-101212	10:1	12	B	com motor de passo	abaixo	-
21085-01-101213	10:1	12	B	com motor de passo	à esquerda	-
21085-01-101214	10:1	12	B	com motor de passo	acima	-
21085-01-101221	10:1	12	C	motor de passo com controle de posicionamento integrado	-	à direita
21085-01-101222	10:1	12	C	motor de passo com controle de posicionamento integrado	-	abaixo
21085-01-101223	10:1	12	C	motor de passo com controle de posicionamento integrado	-	à esquerda
21085-01-101224	10:1	12	C	motor de passo com controle de posicionamento integrado	-	acima
21085-01-45120	45:1	12	A	sem motor	-	-
21085-01-451211	45:1	12	B	com motor de passo	à direita	-
21085-01-451212	45:1	12	B	com motor de passo	abaixo	-
21085-01-451213	45:1	12	B	com motor de passo	à esquerda	-
21085-01-451214	45:1	12	B	com motor de passo	acima	-
21085-01-451221	45:1	12	C	motor de passo com controle de posicionamento integrado	-	à direita
21085-01-451222	45:1	12	C	motor de passo com controle de posicionamento integrado	-	abaixo
21085-01-451223	45:1	12	C	motor de passo com controle de posicionamento integrado	-	à esquerda
21085-01-451224	45:1	12	C	motor de passo com controle de posicionamento integrado	-	acima
