Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:Mancal de suporte e deslizador em liga-AL.
Colunas de guia e fuso roscado em aço inoxidável.
Mancal deslizante para colunas de guia e porca do fuso em plástico especial de alta qualidade.
Correia dentada em neoprene, perfil 3M.
Versão:Liga-AL anodizada.
Aço inoxidável endurecido e retificado.
Fuso roscado com rolamento de esferas.
Indicação para encomenda:A posição de saída do cabo, da unidade de acionamento e de controle é fornecida como ilustrado no desenho técnico.Indicação:Mesas de posicionamento para tarefas motrizes de deslocamento e posicionamento. As buchas deslizantes e as porcas do fuso são adequadas para o funcionamento a seco, contudo recomenda-se a lubrificação com graxa adequada para mancais de deslizamento em plástico.
Softwares de programação e cabos de interface adequados para o motor de passo com controle de posicionamento (veja artigo 21088), são fornecidos como acessórios.

O motor de passo com resolução de 200 passos por rotação permite uma precisão de posicionamento de 0,005 mm, calculada partindo de uma direção. A precisão absoluta de posicionamento partindo de uma direção corresponde a 0,01 mm. O sistema pode ser operado efetivamente com 100% do tempo de funcionamento.

Combinável com outros componentes do mesmo tamanho.
Dados técnicos:Passo do fuso roscado: 2 mm
Folga axial do fuso roscado: <0,04 mm
Folga radial das guias: <0,02 mm
Número máx. de rotações de entrada: 600 rpm
Velocidade máx. de deslocamento: 20 mm/s
Tempo máx. de funcionamento: 100%
Temperatura de aplicação: +10 °C a +50 °C
Particularidades:
RoHS
DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.
 Folha de dados 21081 Mesas de posicionamento versão curta com acionamento elétrico lateral 212 kB
 Step motor: software and handbook 5,2 MB

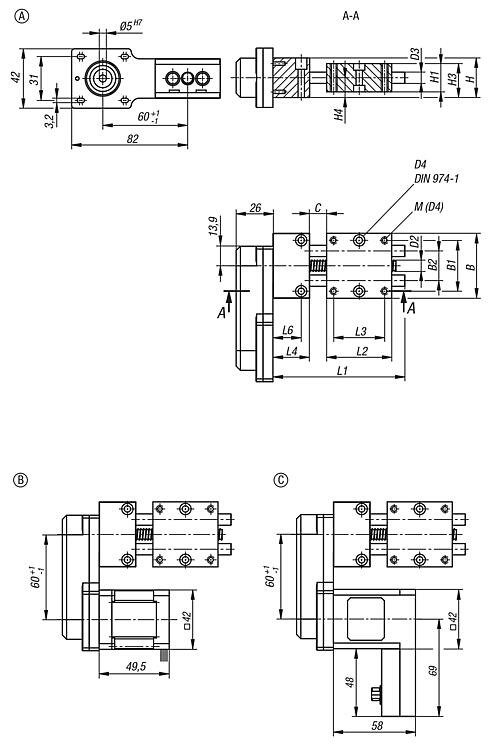

Desenhos

Mesas de posicionamento versão curta com acionamento elétrico lateral

Visão geral de artigos (reduzida)

Ferramentas para a seleção de artigo/filtro de pesquisa
Código do artigo

TamanhoFormaVersãoCADAces.PreçoEncomendar
21081-08108Asem motor 491,67 €
21081-081118Bcom motor de passo 575,52 €
21081-081218Ccom motor de passo com controle de posicionamento integrado 1.062,73 €
21081-121012Asem motor 518,76 €
21081-1211112Bcom motor de passo 601,04 €
21081-1212112Ccom motor de passo com controle de posicionamento integrado 1.088,25 €
Tamanho

BB1B2C
(curso)
D2D3D4HH1H3H4L1L2L3L4L6Filtro
8463621248x2842820241493,546362620
12756038308x212629,5252815,513375603015
TamanhoF1
N
F2
N
F3
N
Mx
Nm
My
Nm
Mz
Nm
Filtro
86060300,50,52
1260100600,80,83
