        Ímãs (fixadores magnéticos planos) de SmCo forma B

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:Carcaça em aço.

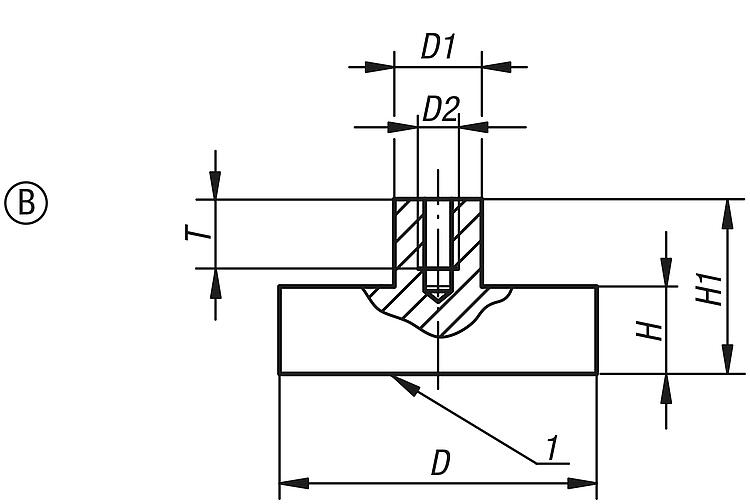

Núcleo do ímã em SmCo.Versão:Carcaça zincada.Indicação:Fixador magnético plano, sistema blindado. Fixadores magnéticos planos com núcleo em SmCo possuem uma força de aderência de três a cinco vezes maior em relação aos ímãs de AlNiCo ou de ferrita dura.Faixa de temperatura:máx. 200 °C.Indicação de desenho:

1) Superfície de aderência

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados 09066_B Ímãs (fixadores magnéticos planos) de SmCo forma B

119 kB

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	D	D1	D2	H	H1	T	Força de aderência N
09066-11	B	6 ±0,15	6	M3	4,5	11,5	6	5
09066-12	B	8 ±0,15	6	M3	4,5	11,5	6	11
09066-13	B	10 ±0,15	6	M3	4,5	11,5	6	20
09066-14	B	13 ±0,15	6	M3	4,5	11,5	6	40
09066-15	B	16 ±0,15	6	M4	4,5	11,5	6	60
09066-16	B	20 ±0,15	8	M4	6	13	9	90
09066-17	B	25 ±0,15	8	M4	7	14	9	150
09066-18	B	32 ±0,20	10	M5	7	15,5	10	220
