07652Insertos roscados autocortantes com fenda de corte |
voltar |
|
Descrição do artigo/Imagens dos produtos |
|
|
DescriçãoMaterial:Aço ou aço inoxidável 1.4305. Versão:Aço temperado, zincado.
Aço inoxidável, superfície sem tratamento.Indicação:Insertos roscados autocortantes para a fabricação de juntas aparafusadas com elevado suporte de carga, resistentes ao desgaste e protegidas contra vibrações em materiais com baixa resistência ao cisalhamento, como por ex. alumínio e ligas de alumínio, latão, bronze, ferro fundido, duroplástico e termoplástico.
Os insertos roscados são moldados em cone na sua extremidade inferior e possuem uma fenda de corte. Ao serem girados para dentro do furo de alojamento, eles cortam a sua própria rosca de alojamento. Isto garante um encaixe absolutamente seguro e fixo no material de alojamento.
Rosca fêmea D1 conforme ISO 6H.
Em alguns materiais, os insertos roscados com fenda de corte amortecem levemente para dentro na área da fenda de corte, gerando um certo bloqueio do parafuso. Se necessário, para evitar este fenômeno, recomendamos a utilização da versão com furo de corte. DownloadAqui você encontra mais informações reunidas no arquivo PDF:
Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.
|
Ferramentas para a seleção de artigo/filtro de pesquisa |
|
Código do artigo
| Material
do corpo
básico | D1
Rosca
fêmea | D2 | L

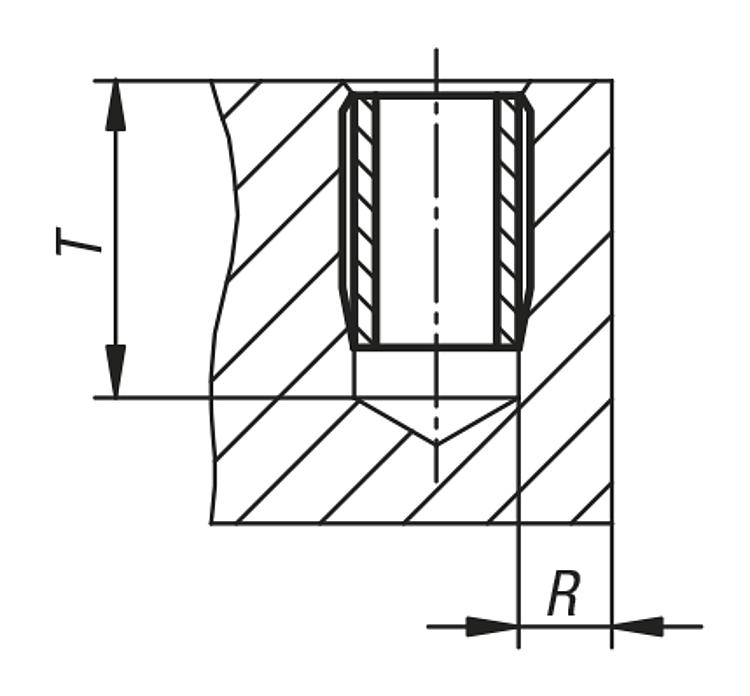

Comprimento | P | T
mín. | R min.
com metal
de liga leve | R min.
com ferro
fundido | R min.
com
plástico | Código do artigo
Ferramenta
para montagem manual | Código do artigo
Ferramenta para
montagem com máquinas | CAD | Aces. | Preço | Encomendar |
|---|
| 07652-03 | aço | M3 | 5 | 6 | 0,5 | 8 | 1 | 1,5 | 1,25 | 07652-803 | 07652-903 |  | | 0,36 € | | | 07652-04 | aço | M4 | 6,5 | 8 | 0,75 | 10 | 1,3 | 1,95 | 1,6 | 07652-804 | 07652-904 | | | 0,43 € | | | 07652-05 | aço | M5 | 8 | 10 | 1 | 13 | 1,6 | 2,4 | 2 | 07652-805 | 07652-905 | | | 0,43 € | | | 07652-06 | aço | M6 | 10 | 14 | 1,5 | 17 | 2 | 3 | 2,5 | 07652-806 | 07652-906 | | | 0,51 € | | | 07652-08 | aço | M8 | 12 | 15 | 1,5 | 18 | 2,4 | 3,6 | 3 | 07652-808 | 07652-908 | | | 0,67 € | | | 07652-10 | aço | M10 | 14 | 18 | 1,5 | 22 | 2,8 | 4,2 | 3,5 | 07652-810 | 07652-910 | | | 0,79 € | | | 07652-12 | aço | M12 | 16 | 22 | 1,5 | 26 | 3,2 | 4,8 | 4 | 07652-812 | 07652-912 | | | 1,08 € | | | 07652-16 | aço | M16 | 20 | 22 | 1,5 | 27 | 4 | 6 | 5 | - | 07652-916 | | | 3,14 € | | | 07652-103 | aço inoxidável | M3 | 5 | 6 | 0,5 | 8 | 1 | 1,5 | 1,25 | 07652-803 | 07652-903 | | | 1,27 € | | | 07652-104 | aço inoxidável | M4 | 6,5 | 8 | 0,75 | 10 | 1,3 | 1,95 | 1,6 | 07652-804 | 07652-904 | | | 1,52 € | | | 07652-105 | aço inoxidável | M5 | 8 | 10 | 1 | 13 | 1,6 | 2,4 | 2 | 07652-805 | 07652-905 | | | 1,67 € | | | 07652-106 | aço inoxidável | M6 | 10 | 14 | 1,5 | 17 | 2 | 3 | 2,5 | 07652-806 | 07652-906 | | | 1,51 € | | | 07652-108 | aço inoxidável | M8 | 12 | 15 | 1,5 | 18 | 2,4 | 3,6 | 3 | 07652-808 | 07652-908 | | | 2,09 € | | | 07652-110 | aço inoxidável | M10 | 14 | 18 | 1,5 | 22 | 2,8 | 4,2 | 3,5 | 07652-810 | 07652-910 | | | 2,96 € | | | 07652-112 | aço inoxidável | M12 | 16 | 22 | 1,5 | 26 | 3,2 | 4,8 | 4 | 07652-812 | 07652-912 | | | 3,55 € | | | 07652-116 | aço inoxidável | M16 | 20 | 22 | 1,5 | 27 | 4 | 6 | 5 | - | 07652-916 | | | 7,18 € | |
