        Manivelas em alumínio com cabo cilíndrico de segurança

Descrição do artigo/Imagens dos produtos

Acessar/Filtrar todos os artigos

DescriçãoMaterial:Manivela de alumínio.
Cabo cilíndrico de termoplástico e aço.
Versão:Manivela revestida a pó na cor preta.
Termoplástico cinza escuro.
Peças de aço brunidas.Indicação:Similar à DIN 469.
Nas versões com furo transversal, a fixação é efetuada com o parafuso sem cabeça com sextavado interno e ponta cônica
ISO 4027 (DIN 914) aparafausado..Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados 06504 Manivelas em alumínio com cabo cilíndrico de segurança

350 kB

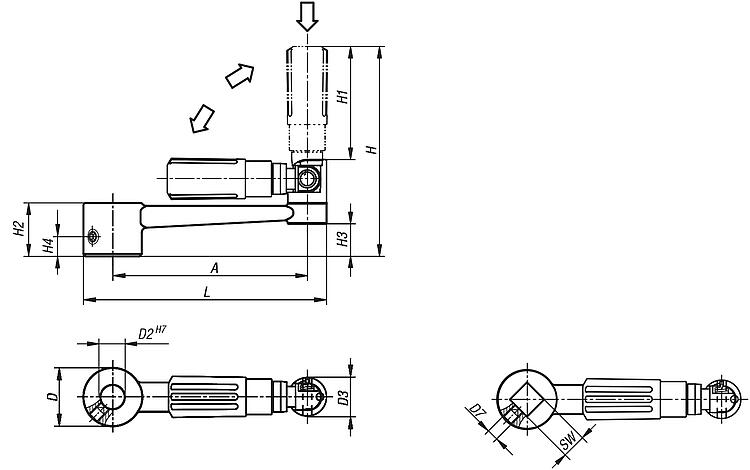

Desenhos (visão geral)

Manivelas em alumínio com cabo cilíndrico de segurança e furo de ajuste

mais informações

Desenhos

Manivelas em alumínio com cabo cilíndrico de segurança e furo de ajuste

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Versão 1	Versão 2	A	D	D2	D3	D7	H	H1	H2	H3	H4	L
06504-1110	furo de ajuste	sem furo transversal	80	24	10	16	-	87,5	47,5	22	13,6	-	100
06504-1212	furo de ajuste	sem furo transversal	100	28	12	20	-	107	58,5	25	16	-	124
06504-1314	furo de ajuste	sem furo transversal	125	30	14	25	-	139	82	28	15,8	-	153
06504-1417	furo de ajuste	sem furo transversal	160	34	17	25	-	143	82	32	19,6	-	190
06504-11106	furo de ajuste	com furo transversal	80	24	10	16	M6	87,5	47,5	22	13,4	7,5	100
06504-12126	furo de ajuste	com furo transversal	100	28	12	20	M6	106,9	58,4	26	16	7,5	124
06504-13146	furo de ajuste	com furo transversal	125	30	14	26	M6	139,1	82,1	28	15,8	7,5	153
06504-14176	furo de ajuste	com furo transversal	160	34	17	26	M6	143,1	82,1	32	19,6	7,5	190

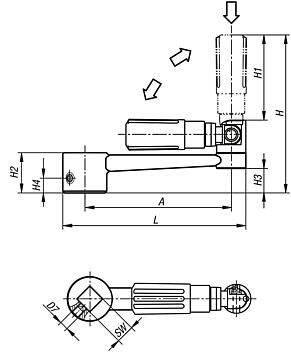

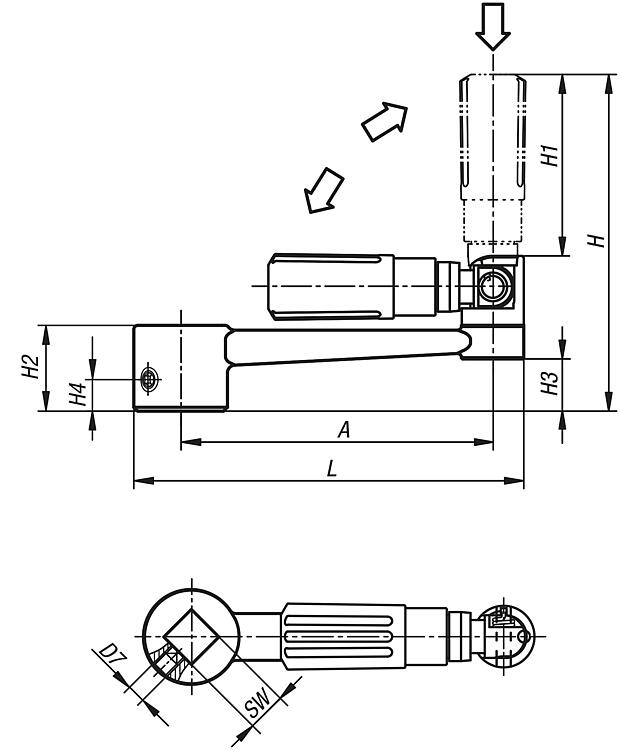

Manivelas em alumínio com cabo cilíndrico de segurança e furo quadrado

mais informações

Desenhos

Manivelas em alumínio com cabo cilíndrico de segurança e furo quadrado

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Versão 1	Versão 2	A	D	D3	D7	H	H1	H2	H3	H4	L	SW
06504-2110	furo quadrado	sem furo transversal	80	24	16	-	87,5	47,5	22	13,6	-	100	10
06504-2212	furo quadrado	sem furo transversal	100	28	20	-	107	58,5	25	16	-	124	12
06504-2314	furo quadrado	sem furo transversal	125	30	25	-	139	82	28	15,8	-	153	14
06504-2417	furo quadrado	sem furo transversal	160	34	25	-	143	82	32	19,6	-	190	17
06504-21106	furo quadrado	com furo transversal	80	24	16	M6	87,5	47,5	22	13,4	7,5	100	10
06504-22126	furo quadrado	com furo transversal	100	28	20	M6	106,9	58,4	26	16	7,5	124	12
06504-23146	furo quadrado	com furo transversal	125	30	26	M6	139,1	82,1	28	15,8	7,5	153	14
06504-24176	furo quadrado	com furo transversal	160	34	26	M6	143,1	82,1	32	19,6	7,5	190	17
