        Manivelas em alumínio com cabo cilíndrico giratório

Descrição do artigo/Imagens dos produtos

Acessar/Filtrar todos os artigos

DescriçãoMaterial:Manivela de alumínio.
Cabo cilíndrico de termoplástico e aço.
Versão:Manivela revestida a pó na cor preta.
Termoplástico cinza escuro.
Peças de aço brunidas.Indicação:Similar à DIN 469.
Nas versões com furo transversal, a fixação é efetuada com o parafuso sem cabeça com sextavado interno e ponta cônica
ISO 4027 (DIN 914) aparafausado..Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados 06503 Manivelas em alumínio com cabo cilíndrico giratório

214 kB

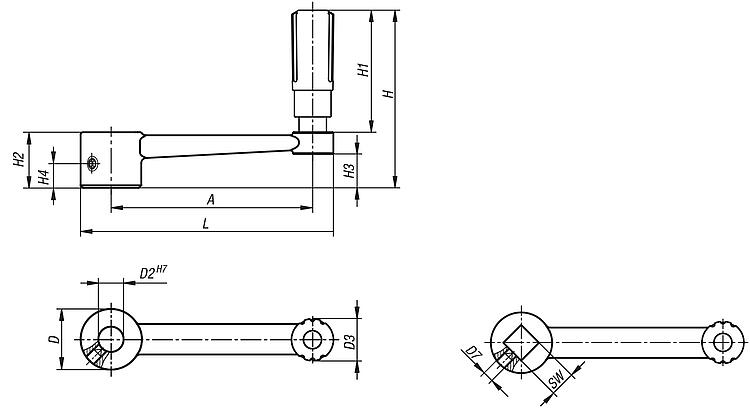

Desenhos (visão geral)

Manivelas em alumínio com cabo cilíndrico giratório e furo de ajuste

mais informações

Desenhos

Manivelas em alumínio com cabo cilíndrico giratório e furo de ajuste

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Versão 1	Versão 2	A	D	D2	D3	D7	H	H1	H2	H3	H4	L
06503-3110	furo de ajuste	sem furo transversal	80	24	10	16	-	71,1	49,1	22	13,4	-	100
06503-3212	furo de ajuste	sem furo transversal	100	28	12	20	-	87,4	61,4	26	16	-	124
06503-3314	furo de ajuste	sem furo transversal	125	30	14	25	-	110,5	82,5	28	15,8	-	153
06503-3417	furo de ajuste	sem furo transversal	160	34	17	25	-	114,5	82,5	32	19,6	-	190
06503-31106	furo de ajuste	com furo transversal	80	24	10	16	M6	71,1	49,1	22	13,4	7,5	100
06503-32126	furo de ajuste	com furo transversal	100	28	12	20	M6	87,4	61,4	26	16	7,5	124
06503-33146	furo de ajuste	com furo transversal	125	30	14	26	M6	111	83	28	15,8	7,5	153
06503-34176	furo de ajuste	com furo transversal	160	34	17	26	M6	115	83	32	19,6	7,5	190

Manivelas em alumínio com cabo cilíndrico giratório e furo quadrado

mais informações

Desenhos

Manivelas em alumínio com cabo cilíndrico giratório e furo quadrado

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Versão 1	Versão 2	A	D	D3	D7	H	H1	H2	H3	H4	L	SW
06503-4110	furo quadrado	sem furo transversal	80	24	16	-	71,1	49,1	22	13,4	-	100	10
06503-4212	furo quadrado	sem furo transversal	100	28	20	-	87,4	61,4	26	16	-	124	12
06503-4314	furo quadrado	sem furo transversal	125	30	25	-	110,5	82,5	28	15,8	-	153	14
06503-4417	furo quadrado	sem furo transversal	160	34	25	-	114,5	82,5	32	19,6	-	190	17
06503-41106	furo quadrado	com furo transversal	80	24	16	M6	71,1	49,1	22	13,4	7,5	100	10
06503-42126	furo quadrado	com furo transversal	100	28	20	M6	87,4	61,4	26	16	7,5	124	12
06503-43146	furo quadrado	com furo transversal	125	30	26	M6	111	83	28	15,8	7,5	153	14
06503-44176	furo quadrado	com furo transversal	160	34	26	M6	115	83	32	19,6	7,5	190	17
