        Manípulos de quatro pontas semelhantes à norma DIN 6335, peças de aço em aço inoxidável

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:

Duroplástico fenólico PF 31, preto.
Peças de aço em aço inoxidável 1.4301.

Versão:peça altamente polida, cor preta.Indicação de desenho:

Forma K: bucha roscada
Forma L: rosca macho

Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados 06181 Manípulos de quatro pontas semelhantes à norma DIN 6335, peças de aço em aço inoxidável

194 kB

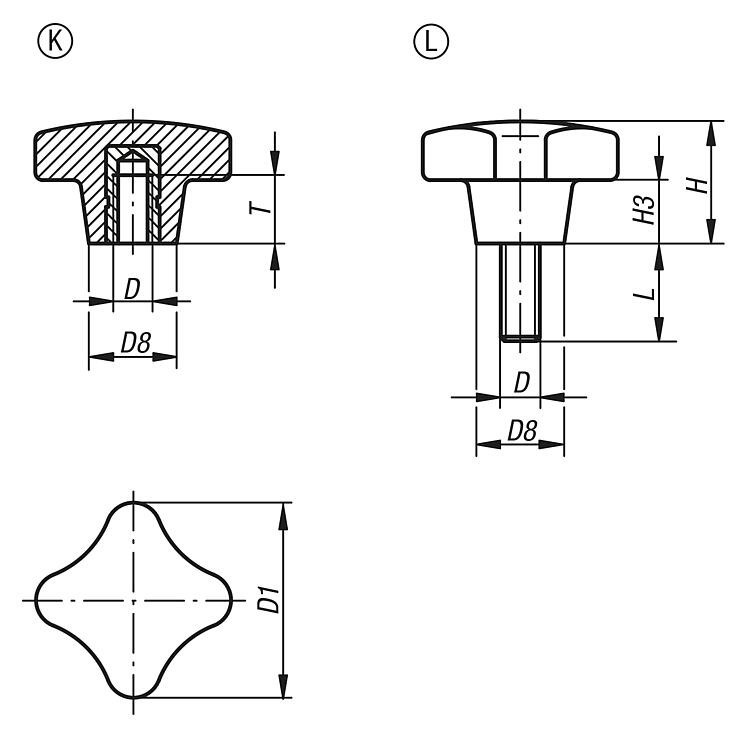

Desenhos (visão geral)

Manípulos de quatro pontas, peças de aço inoxidável, forma K com bucha roscada

mais informações

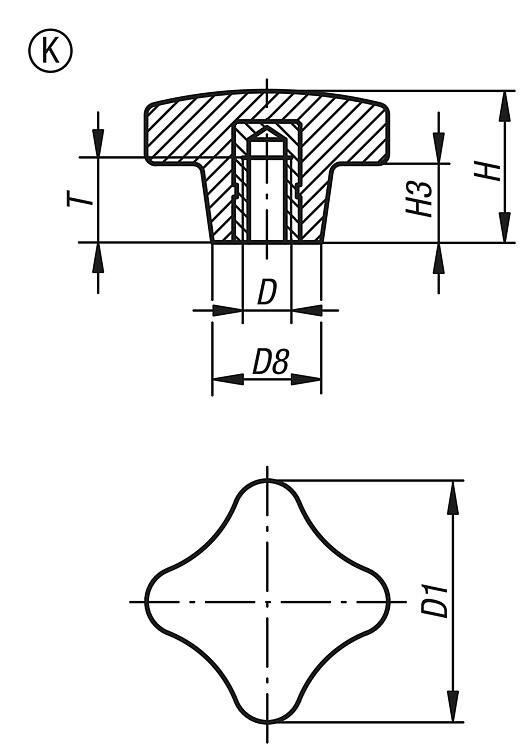

Desenhos

Manípulos de quatro pontas, peças de aço inoxidável, forma K com bucha roscada

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	Material dos componentes	D	D1	D8	H	H3	T	Preço
06181-22505	K	aço inoxidável	M5	25	12	16	8	9,5	2,24 €
06181-23206	K	aço inoxidável	M6	32	14	20	10	12	2,43 €
06181-24008	K	aço inoxidável	M8	40	18	25	13	14	2,89 €
06181-25010	K	aço inoxidável	M10	50	22	32	20	18	3,52 €
06181-26312	K	aço inoxidável	M12	63	26	40	25	22	5,11 €

Manípulos de quatro pontas, peças de aço inoxidável, forma L com rosca macho

mais informações

Desenhos

Manípulos de quatro pontas, peças de aço inoxidável, forma L com rosca macho

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	Material dos componentes	D	D1	D8	H	H3	L	Preço
06181-52505X15	L	aço inoxidável	M5	25	12	16	8	15	1,67 €
06181-52505X20	L	aço inoxidável	M5	25	12	16	8	20	1,69 €
06181-53206X15	L	aço inoxidável	M6	32	14	20	10	15	1,64 €
06181-53206X20	L	aço inoxidável	M6	32	14	20	10	20	1,70 €
06181-53206X25	L	aço inoxidável	M6	32	14	20	10	25	1,71 €
06181-53206X30	L	aço inoxidável	M6	32	14	20	10	30	1,74 €
06181-53206X40	L	aço inoxidável	M6	32	14	20	10	40	1,90 €
06181-53206X50	L	aço inoxidável	M6	32	14	20	10	50	2,08 €
06181-54008X20	L	aço inoxidável	M8	40	18	25	13	20	2,24 €
06181-54008X25	L	aço inoxidável	M8	40	18	25	13	25	2,30 €
06181-54008X30	L	aço inoxidável	M8	40	18	25	13	30	2,47 €
06181-54008X40	L	aço inoxidável	M8	40	18	25	13	40	3,22 €
06181-54008X50	L	aço inoxidável	M8	40	18	25	13	50	3,55 €
