        Manípulos de quatro pontas semelhantes à norma DIN 6335 em aço inoxidável
        Manípulos de quatro pontas em aço inoxidável, semelhantes à norma DIN 6335, forma L, com rosca macho

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:

Aço inoxidável 1.4308.
Pino roscado em aço inoxidável 1.4305.
Pino de travessa em aço inoxidável 1.4310.

Versão:Manípulo de quatro pontas.
Pino roscado e pino de travessa com superfície sem proteção anticorrosiva.Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados 06158_L Manípulos de quatro pontas em aço inoxidável, semelhantes à norma DIN 6335, forma L, com rosca macho

160 kB

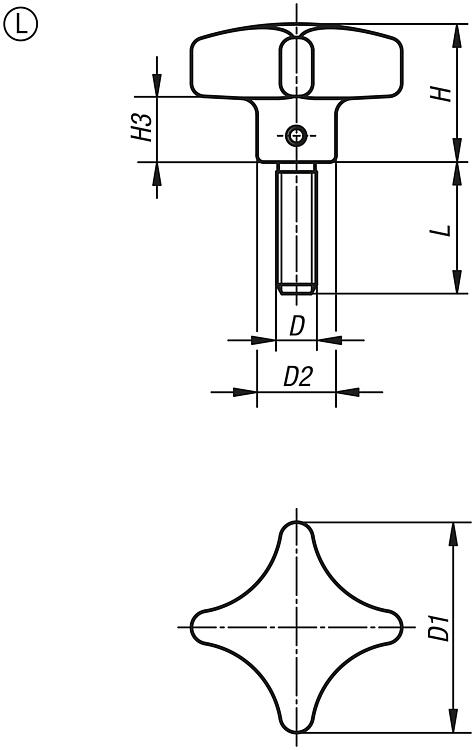

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	Superfície Corpo básico	D	D1	D2	H	H3	L
06158-6032063X15	L	jateado	M6	32	12	21	10	15
06158-6032063X20	L	jateado	M6	32	12	21	10	20
06158-6032063X25	L	jateado	M6	32	12	21	10	25
06158-6032063X30	L	jateado	M6	32	12	21	10	30
06158-6032063X40	L	jateado	M6	32	12	21	10	40
06158-6032063X50	L	jateado	M6	32	12	21	10	50
06158-6040083X20	L	jateado	M8	40	14	26	14	20
06158-6040083X25	L	jateado	M8	40	14	26	14	25
06158-6040083X30	L	jateado	M8	40	14	26	14	30
06158-6040083X40	L	jateado	M8	40	14	26	14	40
06158-6040083X50	L	jateado	M8	40	14	26	14	50
06158-6050103X20	L	jateado	M10	50	18	34	20	20
06158-6050103X25	L	jateado	M10	50	18	34	20	25
06158-6050103X30	L	jateado	M10	50	18	34	20	30
06158-6050103X40	L	jateado	M10	50	18	34	20	40
06158-6050103X50	L	jateado	M10	50	18	34	20	50
06158-6063123X20	L	jateado	M12	63	20	42	25	20
06158-6063123X30	L	jateado	M12	63	20	42	25	30
06158-6063123X40	L	jateado	M12	63	20	42	25	40
06158-6063123X50	L	jateado	M12	63	20	42	25	50
