06158Manípulos de quatro pontas semelhantes à norma DIN 6335 em aço... |
voltar |
|
|
DescriçãoMaterial:Aço inoxidável 1.4308.
Pino roscado em aço inoxidável 1.4305.
Pino de travessa em aço inoxidável 1.4310.Versão:retificado e polido ou jateado.

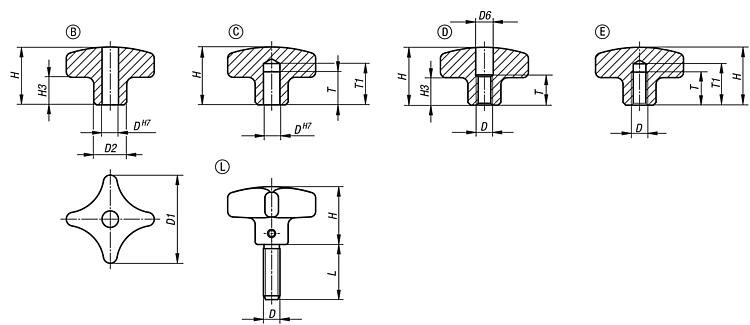

Pino roscado e pino de travessa com superfície sem proteção anticorrosiva.Indicação de desenho:Forma B: Furo contínuo
Forma C: Furo cego
Forma D: Rosca furada
Forma E: Furo cego roscado
Forma L: com rosca macho DownloadAqui você encontra mais informações reunidas no arquivo PDF:
|

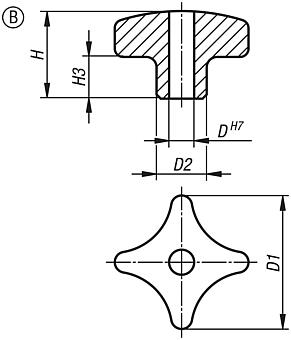

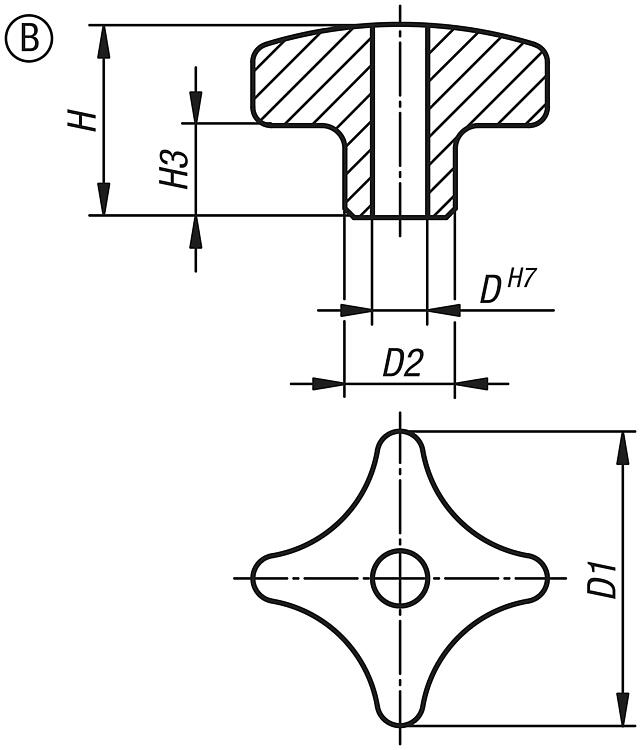

Manípulos de quatro pontas de aço inoxidável, semelhantes à norma DIN 6335, forma B, furo passante |
mais informações |
Ferramentas para a seleção de artigo/filtro de pesquisa |
|
| Código do artigo | Versão | Forma | D1 | D2 | D4 | H2 | H3 | CAD | Aces. | Preço | Encomendar |
|---|
| 06158-2032062 | polido | B | 32 | 12 | 6 | 21 | 10 |  | | 5,95 € | | | 06158-2040082 | polido | B | 40 | 14 | 8 | 26 | 13 | | | 7,76 € | | | 06158-2050102 | polido | B | 50 | 18 | 10 | 34 | 17 | | | 9,41 € | | | 06158-2063122 | polido | B | 63 | 20 | 12 | 42 | 21 | | | 11,91 € | | | 06158-2032063 | jateado | B | 32 | 12 | 6 | 21 | 10 | | | 5,35 € | | | 06158-2040083 | jateado | B | 40 | 14 | 8 | 26 | 13 | | | 6,99 € | | | 06158-2050103 | jateado | B | 50 | 18 | 10 | 34 | 17 | | | 8,46 € | | | 06158-2063123 | jateado | B | 63 | 20 | 12 | 42 | 21 | | | 10,72 € | |
|
Manípulos de quatro pontas em aço inoxidável, semelhantes à norma DIN 6335, forma C, furo cego |
mais informações |
Ferramentas para a seleção de artigo/filtro de pesquisa |
|
| Código do artigo | Versão | Forma | D1 | D2 | D4 | H2 | H3 | T1 | T2 | CAD | Aces. | Preço | Encomendar |
|---|
| 06158-3032062 | polido | C | 32 | 12 | 6 | 21 | 10 | 15 | 12 | | | 6,64 € | | | 06158-3040082 | polido | C | 40 | 14 | 8 | 26 | 13 | 18 | 15 | | | 8,38 € | | | 06158-3050102 | polido | C | 50 | 18 | 10 | 34 | 17 | 21 | 18 | | | 10,05 € | | | 06158-3063122 | polido | C | 63 | 20 | 12 | 42 | 21 | 25 | 22 | | | 12,77 € | | | 06158-3032063 | jateado | C | 32 | 12 | 6 | 21 | 10 | 15 | 12 | | | 5,97 € | | | 06158-3040083 | jateado | C | 40 | 14 | 8 | 26 | 13 | 18 | 15 | | | 7,54 € | | | 06158-3050103 | jateado | C | 50 | 18 | 10 | 34 | 17 | 21 | 18 | | | 9,05 € | | | 06158-3063123 | jateado | C | 63 | 20 | 12 | 42 | 21 | 25 | 22 | | | 11,49 € | |
|
Manípulos de quatro pontas de aço inoxidável, semelhantes à norma DIN 6335, forma D, rosca furada |
mais informações |
Ferramentas para a seleção de artigo/filtro de pesquisa |
|
| Código do artigo | Versão | Forma | D1 | D2 | D5 | D6 | H2 | H3 | T4 | CAD | Aces. | Preço | Encomendar |
|---|
| 06158-4032062 | polido | D | 32 | 12 | M6 | 6,4 | 21 | 10 | 10 | | | 7,35 € | | | 06158-4040082 | polido | D | 40 | 14 | M8 | 8,4 | 26 | 13 | 12 | | | 9,29 € | | | 06158-4050102 | polido | D | 50 | 18 | M10 | 10,5 | 34 | 17 | 16 | | | 10,96 € | | | 06158-4063122 | polido | D | 63 | 20 | M12 | 13 | 42 | 21 | 20 | | | 13,46 € | | | 06158-4032063 | jateado | D | 32 | 12 | M6 | 6,4 | 21 | 10 | 10 | | | 6,61 € | | | 06158-4040083 | jateado | D | 40 | 14 | M8 | 8,4 | 26 | 13 | 12 | | | 8,36 € | | | 06158-4050103 | jateado | D | 50 | 18 | M10 | 10,5 | 34 | 17 | 16 | | | 9,87 € | | | 06158-4063123 | jateado | D | 63 | 20 | M12 | 13 | 42 | 21 | 20 | | | 12,11 € | |
|

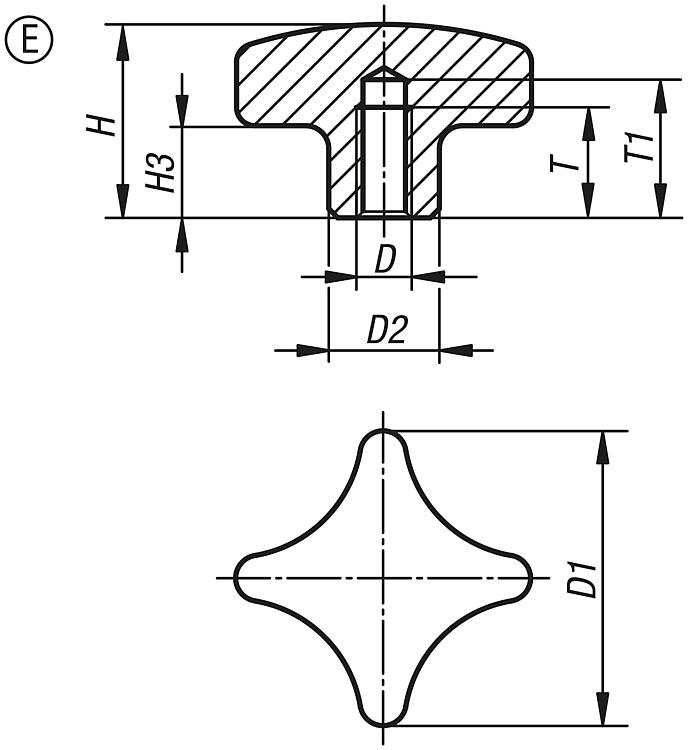

Manípulos de quatro pontas em aço inoxidável, semelhantes à norma DIN 6335, forma E, furo cego roscado |
mais informações |
Ferramentas para a seleção de artigo/filtro de pesquisa |
|
| Código do artigo | Versão | Forma | D1 | D2 | D5 | H2 | H3 | T1 | T2 | CAD | Aces. | Preço | Encomendar |
|---|
| 06158-5032062 | polido | E | 32 | 12 | M6 | 21 | 10 | 15 | 12 | | | 7,35 € | | | 06158-5040082 | polido | E | 40 | 14 | M8 | 26 | 13 | 18 | 15 | | | 9,29 € | | | 06158-5050102 | polido | E | 50 | 18 | M10 | 34 | 17 | 21 | 18 | | | 10,96 € | | | 06158-5063122 | polido | E | 63 | 20 | M12 | 42 | 21 | 25 | 22 | | | 13,46 € | | | 06158-5032063 | jateado | E | 32 | 12 | M6 | 21 | 10 | 15 | 12 | | | 6,61 € | | | 06158-5040083 | jateado | E | 40 | 14 | M8 | 26 | 13 | 18 | 15 | | | 8,36 € | | | 06158-5050103 | jateado | E | 50 | 18 | M10 | 34 | 17 | 21 | 18 | | | 9,87 € | | | 06158-5063123 | jateado | E | 63 | 20 | M12 | 42 | 21 | 25 | 22 | | | 12,11 € | |
|
Manípulos de quatro pontas em aço inoxidável, semelhantes à norma DIN 6335, forma L, com rosca macho |
mais informações |
Ferramentas para a seleção de artigo/filtro de pesquisa |
|
| Código do artigo | Forma | Versão | D1 | D2 | D5 | H2 | H3 | L | CAD | Aces. | Preço | Encomendar |
|---|
| 06158-6032063X15 | L | jateado | 32 | 12 | M6 | 21 | 10 | 15 | | | 9,14 € | | | 06158-6032063X20 | L | jateado | 32 | 12 | M6 | 21 | 10 | 20 | | | 9,20 € | | | 06158-6032063X25 | L | jateado | 32 | 12 | M6 | 21 | 10 | 25 | | | 9,23 € | | | 06158-6032063X30 | L | jateado | 32 | 12 | M6 | 21 | 10 | 30 | | | 9,29 € | | | 06158-6032063X40 | L | jateado | 32 | 12 | M6 | 21 | 10 | 40 | | | 9,35 € | | | 06158-6032063X50 | L | jateado | 32 | 12 | M6 | 21 | 10 | 50 | | | 9,42 € | | | 06158-6040083X20 | L | jateado | 40 | 14 | M8 | 26 | 13 | 20 | | | 11,20 € | | | 06158-6040083X25 | L | jateado | 40 | 14 | M8 | 26 | 13 | 25 | | | 11,32 € | | | 06158-6040083X30 | L | jateado | 40 | 14 | M8 | 26 | 13 | 30 | | | 11,50 € | | | 06158-6040083X40 | L | jateado | 40 | 14 | M8 | 26 | 13 | 40 | | | 11,70 € | | | 06158-6040083X50 | L | jateado | 40 | 14 | M8 | 26 | 13 | 50 | | | 12,06 € | | | 06158-6050103X20 | L | jateado | 50 | 18 | M10 | 34 | 17 | 20 | | | 13,29 € | | | 06158-6050103X25 | L | jateado | 50 | 18 | M10 | 34 | 17 | 25 | | | 13,35 € | | | 06158-6050103X30 | L | jateado | 50 | 18 | M10 | 34 | 17 | 30 | | | 13,41 € | | | 06158-6050103X40 | L | jateado | 50 | 18 | M10 | 34 | 17 | 40 | | | 14,52 € | | | 06158-6050103X50 | L | jateado | 50 | 18 | M10 | 34 | 17 | 50 | | | 15,01 € | | | 06158-6063123X20 | L | jateado | 63 | 20 | M12 | 42 | 21 | 20 | | | 17,08 € | | | 06158-6063123X30 | L | jateado | 63 | 20 | M12 | 42 | 21 | 30 | | | 17,17 € | | | 06158-6063123X40 | L | jateado | 63 | 20 | M12 | 42 | 21 | 40 | | | 17,35 € | | | 06158-6063123X50 | L | jateado | 63 | 20 | M12 | 42 | 21 | 50 | | | 18,15 € | |
|
