        Manípulos de quatro pontas semelhantes à norma DIN 6335 de alumínio
        Manípulos de quatro pontas em alumínio, semelhantes à norma DIN 6335, forma L, com rosca macho

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:

Alumínio.
Pino roscado em aço inoxidável 1.4305.
Pino de travessa em aço inoxidável 1.4310.

Versão:Manípulo de quatro pontas com vibroacabamento.
Pino roscado e pino de travessa com superfície sem proteção anticorrosiva.Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados 06156_L Manípulos de quatro pontas em alumínio, semelhantes à norma DIN 6335, forma L, com rosca macho

152 kB

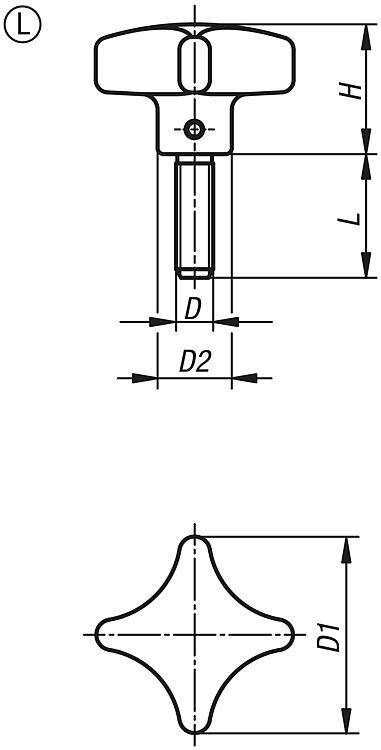

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	Superfície Corpo básico	D	D1	D2	H	L
06156-604008X20	L	tamboreado	M8	40	14	25	20
06156-604008X25	L	tamboreado	M8	40	14	25	25
06156-604008X30	L	tamboreado	M8	40	14	25	30
06156-604008X40	L	tamboreado	M8	40	14	25	40
06156-604008X50	L	tamboreado	M8	40	14	25	50
06156-605010X20	L	tamboreado	M10	50	18	32	20
06156-605010X25	L	tamboreado	M10	50	18	32	25
06156-605010X30	L	tamboreado	M10	50	18	32	30
06156-605010X40	L	tamboreado	M10	50	18	32	40
06156-605010X50	L	tamboreado	M10	50	18	32	50
06156-606312X20	L	tamboreado	M12	63	25	40	20
06156-606312X30	L	tamboreado	M12	63	25	40	30
06156-606312X40	L	tamboreado	M12	63	25	40	40
06156-606312X50	L	tamboreado	M12	63	25	40	50
