        Manípulos de quatro pontas semelhantes à norma DIN 6335 de alumínio
        Manípulos de quatro pontas de alumínio, semelhantes à norma DIN 6335, forma D, rosca furada

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:Alumínio.Versão:com vibroacabamento ou retificado e polido.Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados 06156_D Manípulos de quatro pontas de alumínio, semelhantes à norma DIN 6335, forma D, rosca furada

127 kB

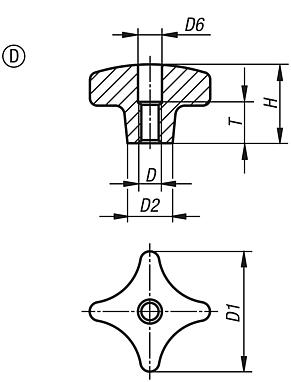

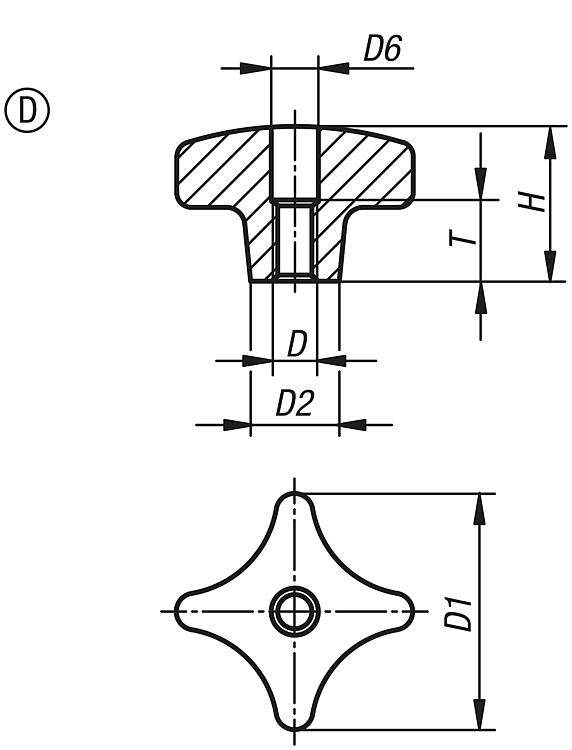

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	Superfície	D	D1	D2	D6	H	T
06156-404008	D	tamboreado	M8	40	14	8,4	25	15
06156-405010	D	tamboreado	M10	50	18	10,5	32	18
06156-406312	D	tamboreado	M12	63	25	13	40	22
06156-408016	D	tamboreado	M16	80	25	17	50	28
06156-4040082	D	polido	M8	40	14	8,4	25	15
06156-4050102	D	polido	M10	50	18	10,5	32	18
06156-4063122	D	polido	M12	63	25	13	40	22
06156-4080162	D	polido	M16	80	25	17	50	28
