Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:Versão:Versão em aço:
Pino de guia para travamento endurecido, retificado e brunido.
Versão em aço inoxidável:
Pino de guia para travamento endurecido, retificado, superfície sem tratamento.
Indicação:Os pinos de retenção tipo “Premium” se destacam pelos mais altos requisitos de fabricação do pino e da bucha roscada. Além isso, foi inserida uma centralização na bucha roscada, que pode ser utilizada para o aumento da precisão do posicionamento. Os pinos de retenção são utilizados para evitar alterações da posição de engate, causadas por forças transversais e quando houver a necessidade de maior precisão no posicionamento.
Somente após a retirada manual do pino, é possível fazer o deslocamento para outra posição de engate. Quando houver grandes exigências de aplicação com cargas transversais, deve-se utilizar a ponta de centragem.

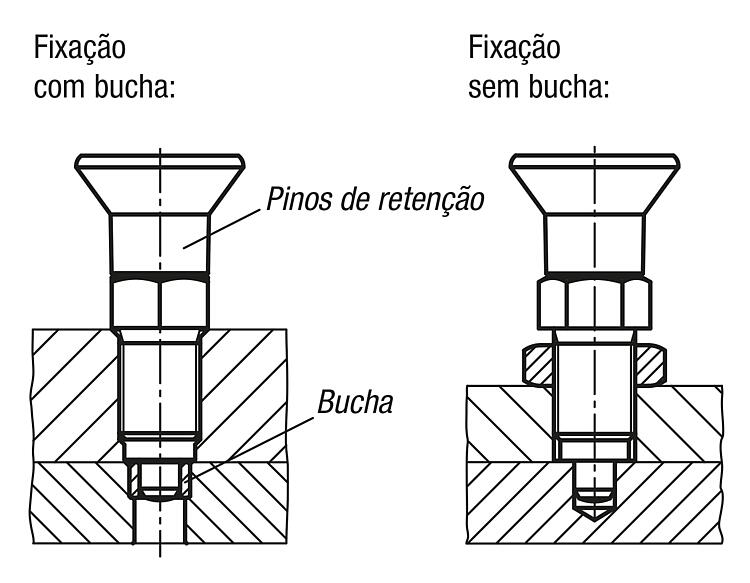

Montagem:Ao utilizar a ponta de centragem, é recomendável fabricar o ajuste na peça de alojamento antes do corte de rosca. Sob consulta:Versões especiais e anéis distanciadores.Acessórios:Bucha cilíndrica adequada 03089.
Contraporca 07212-….
Particularidades:
RoHS
DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.
 Folha de dados 03089 Premium - Pinos de retenção com pino de guia para travamento cilíndrico 280 kB

Desenhos (visão geral)

Premium - Pinos de retenção com pino de guia para travamento cilíndrico

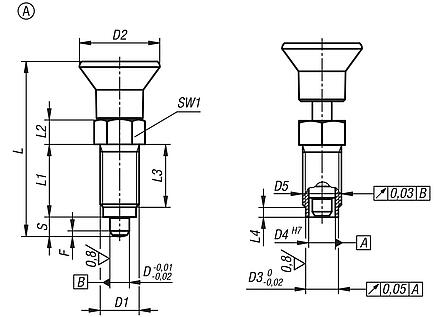

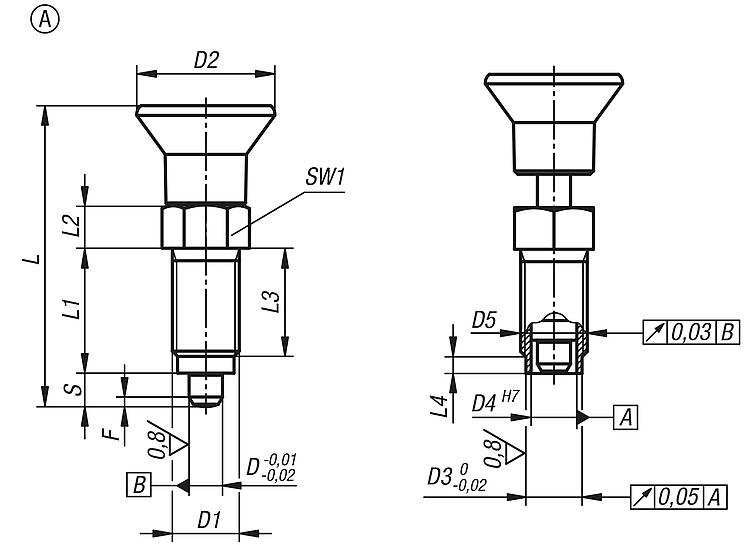

Premium - Pinos de retenção com pino de guia para travamento, cilíndrico, Forma A

mais informações

Desenhos

Premium - Pinos de retenção com pino de guia para travamento, cilíndrico, Forma A

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigoFormaMaterial
do corpo
básico
DD1D2D3D4D5LL1L2L3L4HSW1F x 30°Força de
mola inicial
F1 aprox. N
Força de
mola final
F2 aprox. N
CADAces.PreçoEncomendar
03089-41105AAço5M10x121866 -0,01/-0,0243,51771535131,3512  15,36 €
03089-41206AAço6M12x1,525108,58,5 -0,01/-0,0351,72081736141,8614  17,05 €
03089-41308AAço8M16x1,53313,51111 -0,01/-0,036826102348192,31535  21,97 €
03089-41410AAço10M20x1,533171111 -0,01/-0,0374281225410222,81534  29,24 €
03089-401105AAço inoxidável5M10x121866 -0,01/-0,0243,51771535131,3512  23,05 €
03089-401206AAço inoxidável6M12x1,525108,58,5 -0,01/-0,0351,72081736141,8614  25,59 €
03089-401308AAço inoxidável8M16x1,53313,51111 -0,01/-0,036826102348192,31535  31,84 €
03089-401410AAço inoxidável10M20x1,533171111 -0,01/-0,0374281225410222,81534  42,41 €

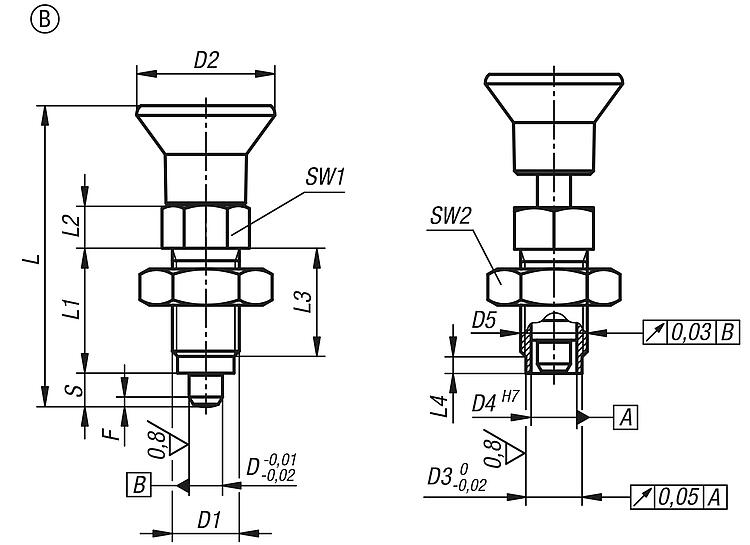

Premium - Pinos de retenção com pino de guia para travamento, cilíndrico, Forma B

mais informações

Desenhos

Premium - Pinos de retenção com pino de guia para travamento, cilíndrico, Forma B

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigoFormaMaterial
do corpo
básico
DD1D2D3D4D5LL1L2L3L4HSW1SW2F x 30°Força de
mola inicial
F1 aprox. N
Força de
mola final
F2 aprox. N
CADAces.PreçoEncomendar
03089-42105BAço5M10x121866 -0,01/-0,0243,5177153513171,3512 15,49 €
03089-42206BAço6M12x1,525108,58,5 -0,01/-0,0351,7208173614191,8614 17,18 €
03089-42308BAço8M16x1,53313,51111 -0,01/-0,03682610234819242,31535 22,08 €
03089-42410BAço10M20x1,533171111 -0,01/-0,037428122541022302,81534 29,37 €
03089-402105BAço inoxidável5M10x121866 -0,01/-0,0243,5177153513171,3512 23,16 €
03089-402206BAço inoxidável6M12x1,525108,58,5 -0,01/-0,0351,7208173614191,8614 25,70 €
03089-402308BAço inoxidável8M16x1,53313,51111 -0,01/-0,03682610234819242,31535 31,97 €
03089-402410BAço inoxidável10M20x1,533171111 -0,01/-0,037428122541022302,81534 42,54 €

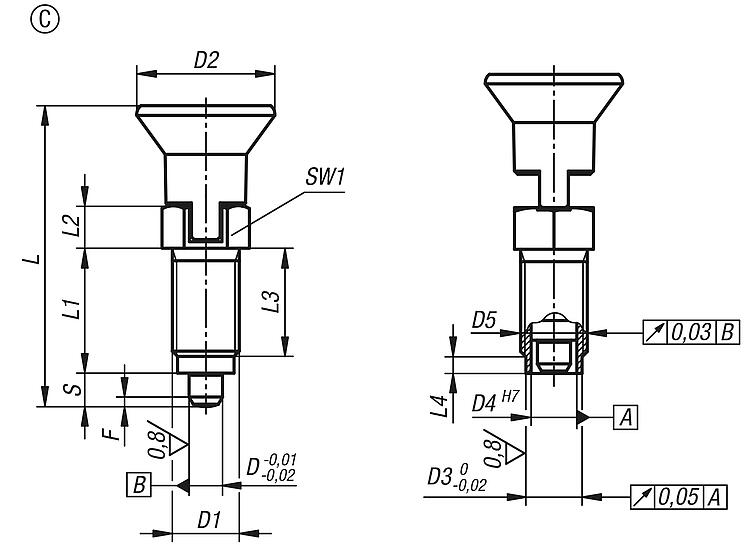

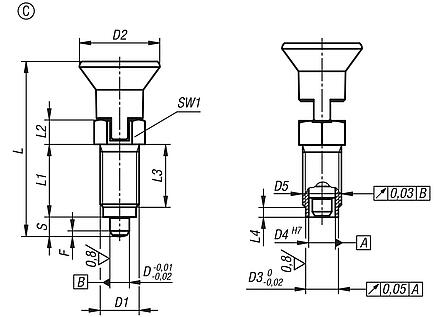

Premium - Pinos de retenção com pino de guia para travamento, cilíndrico, Forma C

mais informações

Desenhos

Premium - Pinos de retenção com pino de guia para travamento, cilíndrico, Forma C

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigoFormaMaterial
do corpo
básico
DD1D2D3D4D5LL1L2L3L4HSW1F x 30°Força de
mola inicial
F1 aprox. N
Força de
mola final
F2 aprox. N
CADAces.PreçoEncomendar
03089-43105CAço5M10x121866 -0,01/-0,0243,51771535131,3512 16,91 €
03089-43206CAço6M12x1,525108,58,5 -0,01/-0,0351,72081736141,8614 18,60 €
03089-43308CAço8M16x1,53313,51111 -0,01/-0,036826102348192,31535 23,51 €
03089-43410CAço10M20x1,533171111 -0,01/-0,0374281225410222,81534 30,79 €
03089-403105CAço inoxidável5M10x121866 -0,01/-0,0243,51771535131,3512 24,58 €
03089-403206CAço inoxidável6M12x1,525108,58,5 -0,01/-0,0351,72081736141,8614 27,12 €
03089-403308CAço inoxidável8M16x1,53313,51111 -0,01/-0,036826102348192,31535 33,38 €
03089-403410CAço inoxidável10M20x1,533171111 -0,01/-0,0374281225410222,81534 43,95 €

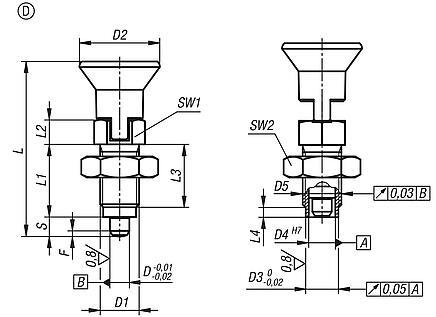

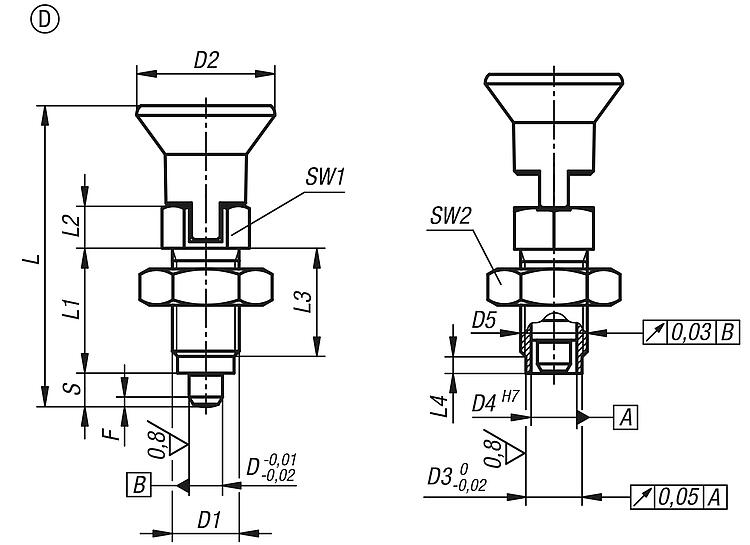

Premium - Pinos de retenção com pino de guia para travamento, cilíndrico, Forma D

mais informações

Desenhos

Premium - Pinos de retenção com pino de guia para travamento, cilíndrico, Forma D

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigoFormaMaterial
do corpo
básico
DD1D2D3D4D5LL1L2L3L4HSW1SW2F x 30°Força de
mola inicial
F1 aprox. N
Força de
mola final
F2 aprox. N
CADAces.PreçoEncomendar
03089-44105DAço5M10x121866 -0,01/-0,0243,5177153513171,3512 17,02 €
03089-44206DAço6M12x1,525108,58,5 -0,01/-0,0351,7208173614191,8614 18,71 €
03089-44308DAço8M16x1,53313,51111 -0,01/-0,03682610234819242,31535 23,62 €
03089-44410DAço10M20x1,533171111 -0,01/-0,037428122541022302,81534 30,90 €
03089-404105DAço inoxidável5M10x121866 -0,01/-0,0243,5177153513171,3512 24,69 €
03089-404206DAço inoxidável6M12x1,525108,58,5 -0,01/-0,0351,7208173614191,8614 27,24 €
03089-404308DAço inoxidável8M16x1,53313,51111 -0,01/-0,03682610234819242,31535 33,50 €
03089-404410DAço inoxidável10M20x1,533171111 -0,01/-0,037428122541022302,81534 44,07 €
