Descrição do artigo/Imagens dos produtos

Acessar/Filtrar todos os artigos
DescriçãoMaterial:Versão em aço:
Pino de guia para travamento endurecido:
Classe de resistência 5.8.

Versão em aço:
Pino de guia para travamento não endurecido:
Bucha roscada 1.4305.
Pino de guia para travamento 1.4305.

Manípulo de cabeça cogumelo em termoplástico grafite escuro.
Versão:Versão em aço:
Pino de guia para travamento endurecido, retificado e brunido.

Versão em aço inoxidável:
Pino de guia para travamento não endurecido, retificado e com superfície sem tratamento.
Indicação:Estes pinos de retenção são adequados principalmente para a montagem em componentes com paredes finas.
Eles são utilizados para evitar alterações da posição de engate, causadas por forças transversais. Somente após a retirada manual do pino, é possível fazer o deslocamento para outra posição de engate.
Se a retirada do pino for efetuada por um longo período de tempo, e se for preciso evitar, que o pino de guia para travamento recue, deve-se utilizar a forma C.
Acessórios:Para o aperto da porca roscada, pode ser incluída uma chave estrela dupla adicional no fornecimento.
DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.
 Folha de dados 03089 Pinos de retenção para peças com paredes finas 182 kB

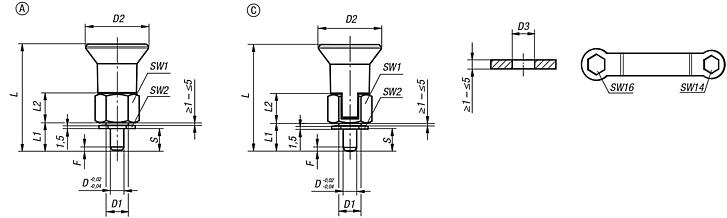

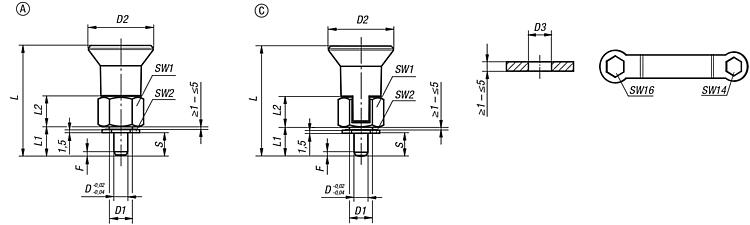

Desenhos (visão geral)

Pinos de retenção para peças com paredes finas

Pinos de retenção para peças com paredes finas forma A

mais informações

Desenhos

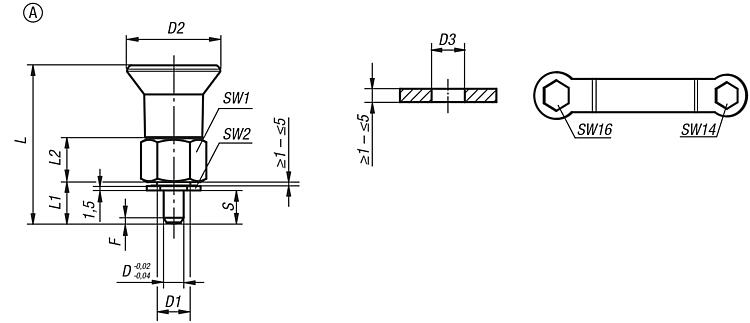

Pinos de retenção para peças com paredes finas forma A

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigoFormaMaterial
do corpo
básico
Superfície
Corpo básico
DD1D2D3LL1L2Curso
S
SW1SW2F x 30°Força de
mola inicial
F1 aprox. N
Força de
mola final
F2 aprox. N
Código do
artigo chave
sextavada dupla
CADAces.PreçoEncomendar
03089-31105Aaçopeça endurecida5M10x1281046,511,5135-917141,361503089-91416  7,02 €
03089-31206Aaçopeça endurecida6M10x1281047,512,5136-1017141,871903089-91416  7,71 €
03089-311105Aaço inoxidávelpeça não endurecida5M10x1281046,511,5135-917141,361503089-91416  10,86 €
03089-311206Aaço inoxidávelpeça não endurecida6M10x1281047,512,5136-1017141,871903089-91416  12,14 €

Pinos de retenção para peças com paredes finas forma C

mais informações

Desenhos

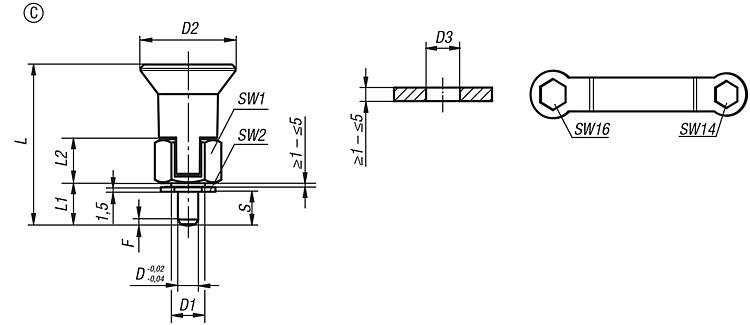

Pinos de retenção para peças com paredes finas forma C

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigoFormaMaterial
do corpo
básico
Superfície
Corpo básico
DD1D2D3LL1L2Curso
S
SW1SW2F x 30°Força de
mola inicial
F1 aprox. N
Força de
mola final
F2 aprox. N
Código do
artigo chave
sextavada dupla
CADAces.PreçoEncomendar
03089-33105Caçopeça endurecida5M10x1281046,511,5135-917141,361503089-91416  9,60 €
03089-33206Caçopeça endurecida6M10x1281047,512,5136-1017141,871903089-91416  9,97 €
03089-313105Caço inoxidávelpeça não endurecida5M10x1281046,511,5135-917141,361503089-91416  13,66 €
03089-313206Caço inoxidávelpeça não endurecida6M10x1281047,512,5136-1017141,871903089-91416  13,66 €

Chave de boca dupla

mais informações

Desenhos

Chave de boca dupla

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigoDesignação do artigo

CADAces.PreçoEncomendar
03089-91416CHAVE DUPLA AN. (2 B.)2,09 €
