Descrição do artigo/Imagens dos produtos

Acessar/Filtrar todos os artigos
DescriçãoMaterial:Versão em aço:
Pino roscado e pino de guia para travamento em aço de usinagem fácil.

Versão em aço inoxidável:
Pino de guia para travamento endurecido:
Bucha roscada 1.4305.
Pino de guia para travamento 1.4034.

Pino de guia para travamento não temperado:
Bucha roscada 1.4305.
Pino de guia para travamento 1.4305.

Manípulo de cabeça cogumelo termoplástico na cor grafite escuro.
Versão:Versão em aço:
Bucha roscada brunida.
Pino guia de travamento endurecido, retificado e brunido.

Versão em aço inoxidável:
Pino guia de travamento endurecido, retificado e com superfície sem proteção anticorrosiva.
Indicação:Os pinos de retenção são utilizados para evitar alterações da posição de engate, causadas por forças transversais. Somente após a retirada manual do pino, é possível fazer o deslocamento para outra posição de engate. Se a retirada do pino for efetuada por um longo período de tempo, e se for preciso evitar, que o pino de guia para travamento recue, deve-se utilizar as formas C + D.Sob consulta:Versões especiais.Acessórios:Anéis distanciadores 03089Particularidades:
RoHS
DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.
 Folha de dados 03089 Pinos de retenção 268 kB

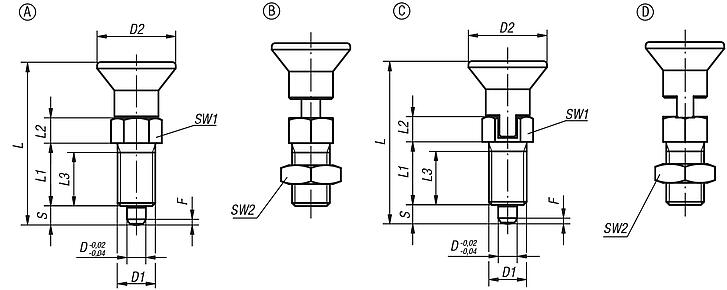

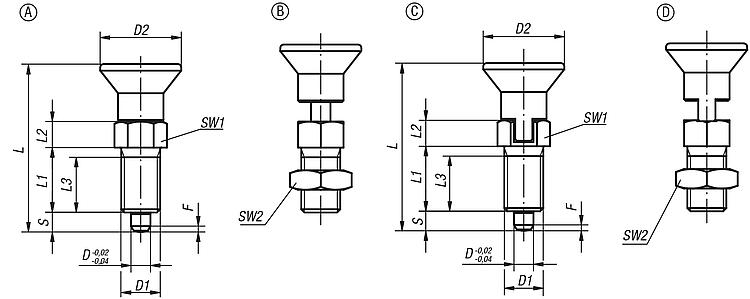

Desenhos (visão geral)

Pinos de retenção

Pinos de retenção forma A

mais informações

Desenhos

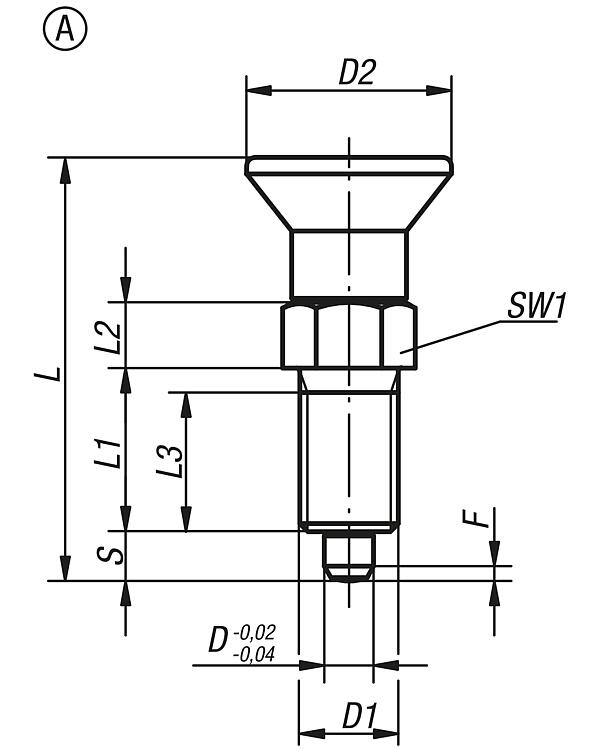

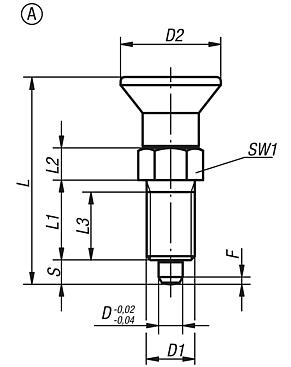

Pinos de retenção forma A

Visão geral de artigos (reduzida)

Ferramentas para a seleção de artigo/filtro de pesquisa
Código do artigo
Aço
endurecida
Código do artigo
Aço inoxidável
endurecida
Código do artigo
Aço inoxidável
Peça não endurecida
FormaDD1D2LL1L2L3HSW1F x 30°Força de
mola inicial
F1 aprox. N
Força de
mola final
F2 aprox. N
Filtro
03089-190303089-0190303089-11903A3M6x0,751431,5125103,580,84,510
03089-100403089-0100403089-11004A4M8x11838,5156134101612
03089-110503089-0110503089-11105A5M10x12143,5177155131,3512
03089-120603089-0120603089-11206A6M12x1,52551,7208176141,8614
03089-130803089-0130803089-11308A8M16x1,533682610238192,31535
03089-141003089-0141003089-11410A10M20x1,5337428122510222,81534
03089-141203089-0141203089-11412A12M20x1,5337828142512222,81539
03089-151603089-0151603089-11516A16M24x2409632182816273,22046

Pinos de retenção forma B

mais informações

Desenhos

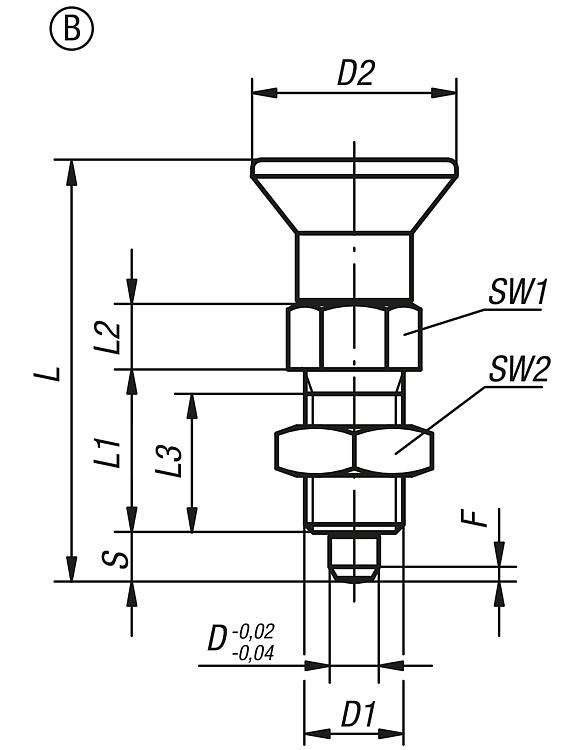

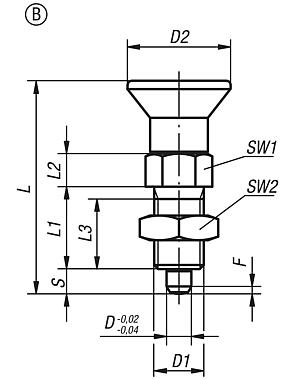

Pinos de retenção forma B

Visão geral de artigos (reduzida)

Ferramentas para a seleção de artigo/filtro de pesquisa
Código do artigo
Aço
endurecida
Código do artigo
Aço inoxidável
endurecida
Código do artigo
Aço inoxidável
Peça não endurecida
FormaDD1D2LL1L2L3HSW1SW2F x 30°Força de
mola inicial
F1 aprox. N
Força de
mola final
F2 aprox. N
Filtro
03089-290303089-0290303089-12903B3M6x0,751431,5125103,58100,84,510
03089-200403089-0200403089-12004B4M8x11838,515613410131612
03089-210503089-0210503089-12105B5M10x12143,517715513171,3512
03089-220603089-0220603089-12206B6M12x1,52551,720817614191,8614
03089-230803089-0230803089-12308B8M16x1,53368261023819242,31535
03089-241003089-0241003089-12410B10M20x1,533742812251022302,81534
03089-241203089-0241203089-12412B12M20x1,533782814251222302,81539
03089-251603089-0251603089-12516B16M24x240963218281627363,22046

Pinos de retenção forma C

mais informações

Desenhos

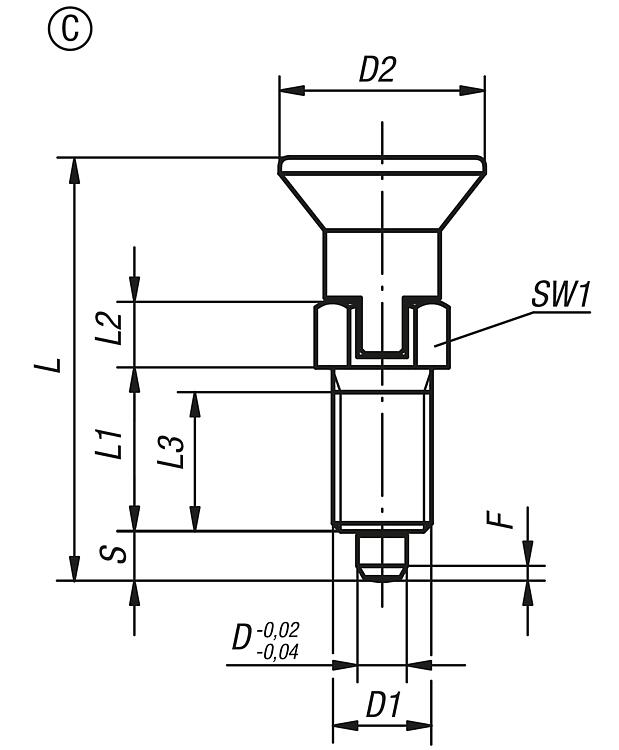

Pinos de retenção forma C

Visão geral de artigos (reduzida)

Ferramentas para a seleção de artigo/filtro de pesquisa
Código do artigo
Aço
endurecida
Código do artigo
Aço inoxidável
endurecida
Código do artigo
Aço inoxidável
Peça não endurecida
FormaDD1D2LL1L2L3HSW1F x 30°Força de
mola inicial
F1 aprox. N
Força de
mola final
F2 aprox. N
Filtro
03089-390303089-0390303089-13903C3M6x0,751431,5125103,580,84,510
03089-300403089-0300403089-13004C4M8x11838,5156134101612
03089-310503089-0310503089-13105C5M10x12143,5177155131,3512
03089-320603089-0320603089-13206C6M12x1,52551,7208176141,8614
03089-330803089-0330803089-13308C8M16x1,533682610238192,31535
03089-341003089-0341003089-13410C10M20x1,5337428122510222,81534
03089-341203089-0341203089-13412C12M20x1,5337828142512222,81539
03089-351603089-0351603089-13516C16M24x2409632182816273,22046

Pinos de retenção forma D

mais informações

Desenhos

Pinos de retenção forma D

Visão geral de artigos (reduzida)

Ferramentas para a seleção de artigo/filtro de pesquisa
Alte Artikelnummer
Aço
endurecida
Alte Artikelnummer
Aço inoxidável
endurecida
Alte Artikelnummer
Aço inoxidável
Peça não endurecida
FormaDD1D2LL1L2L3HSW1SW2F x 30°Força de
mola inicial
F1 aprox. N
Força de
mola final
F2 aprox. N
Filtro
03089-490303089-0490303089-14903D3M6x0,751431,5125103,58100,84,510
03089-400403089-0400403089-14004D4M8x11838,515613410131612
03089-410503089-0410503089-14105D5M10x12143,517715513171,3512
03089-420603089-0420603089-14206D6M12x1,52551,720817614191,8614
03089-430803089-0430803089-14308D8M16x1,53368261023819242,31535
03089-441003089-0441003089-14410D10M20x1,533742812251022302,81534
03089-441203089-0441203089-14412D12M20x1,533782814251222302,81539
03089-451603089-0451603089-14516D16M24x240963218281627363,22046
