        Pinos de retenção de aço ou aço inoxidável, versão curta, com manípulo de cabeça cogumelo plástico

Descrição do artigo/Imagens dos produtos

Acessar/Filtrar todos os artigos

DescriçãoMaterial:

Versão em aço:
Bucha roscada e pino guia para travamento em aço de corte rápido.

Versão em aço inoxidável:
Bucha roscada e pino de guia para travamento 1.4305.

Cabeça cogumelo de termoplástico.

Versão:Versão em aço:
Bucha roscada brunida.
Pino de guia para travamento endurecido, polido e brunido.

Versão em aço inoxidável:
Bucha roscada com superfície sem tratamento.
Pino de guia para travamento polido, superfície sem tratamento.

Cabo da alavanca cinza escuro RAL7021 ou vermelho tráfego RAL3020.Sob consulta:Versões especiais.Acessórios:Anéis distanciadores 03089.

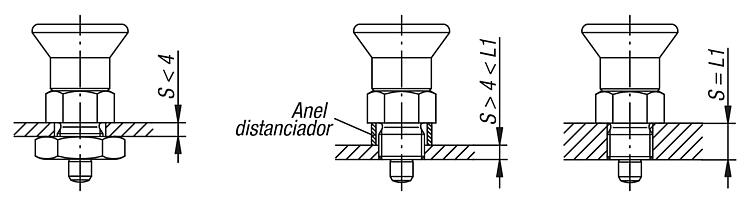

Kits de elementos de fixação para peças de paredes finas 03094-10.Indicação de desenho:

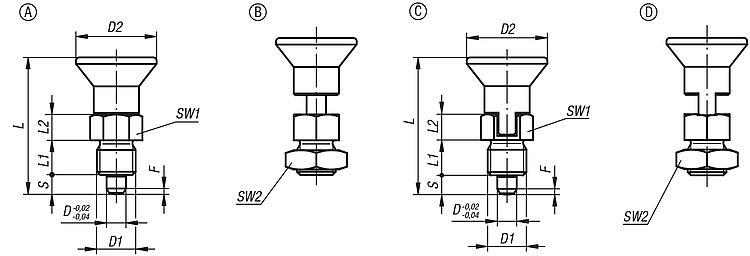

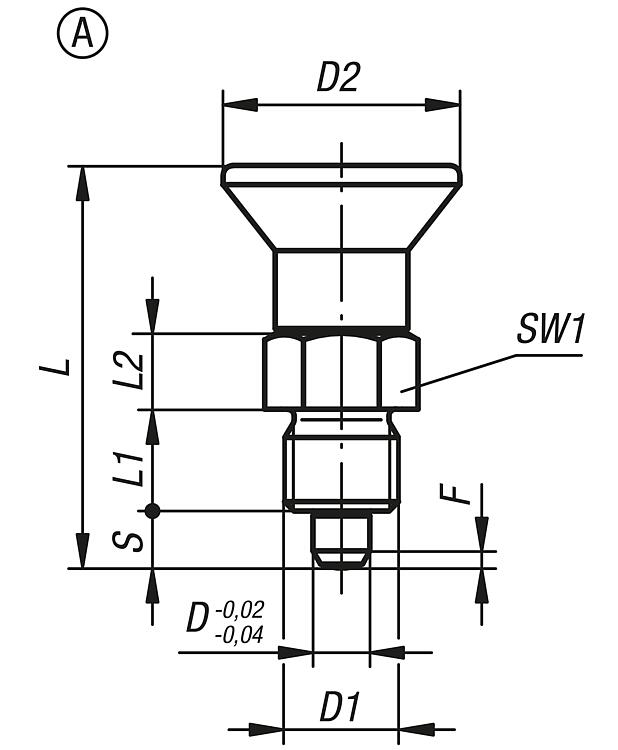

Forma A: sem ranhura de engate, sem contraporca

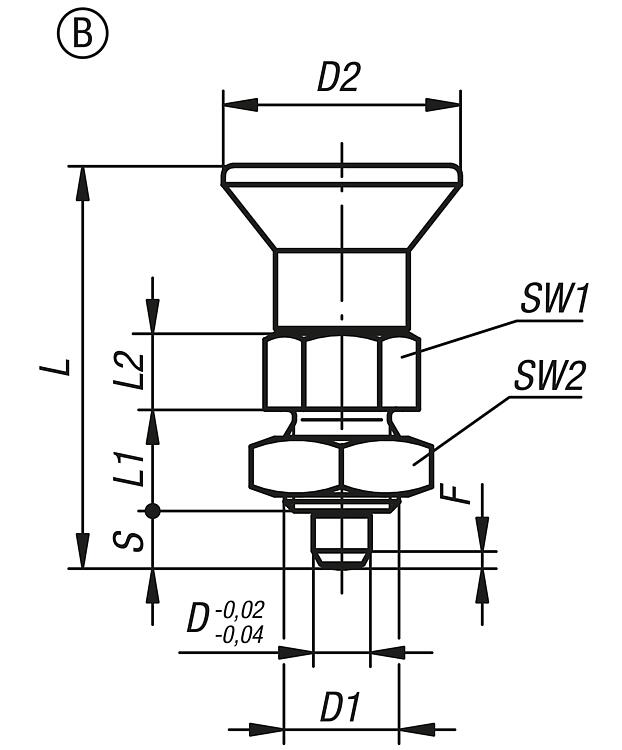

Forma B: sem ranhura de engate, com contraporca

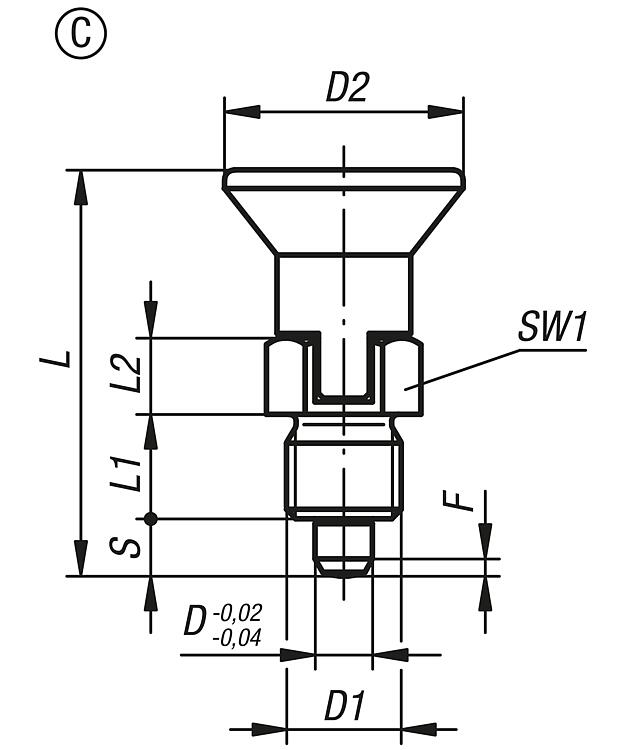

Forma C: com ranhura de engate, sem contraporca

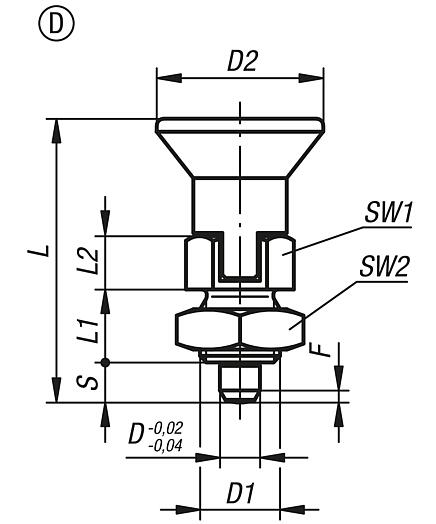

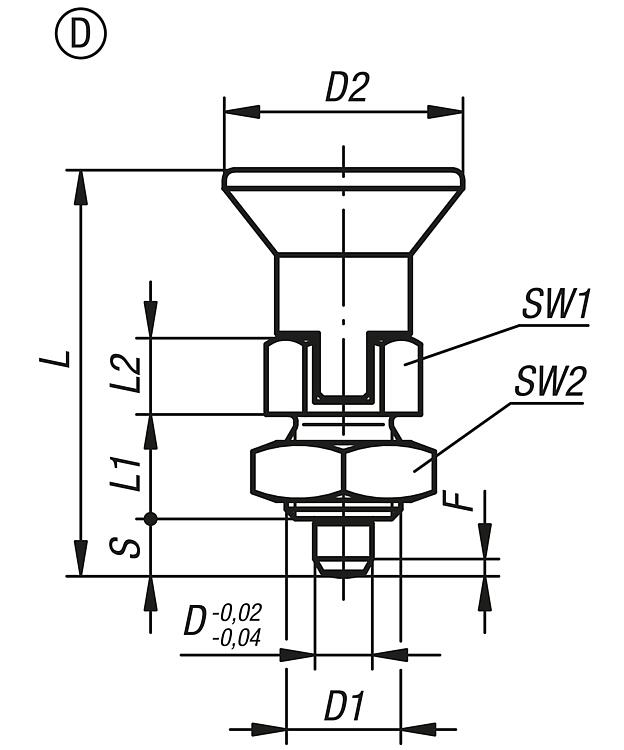

Forma D: com ranhura de engate, com contraporca

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados 03089 Pinos de retenção de aço ou aço inoxidável, versão curta, com manípulo de cabeça cogumelo plástico

359 kB

Desenhos (visão geral)

Pino de retenção em aço ou aço inoxidável versão curta com cabeça cogumelo de plástico, sem ranhura de engate, sem contraporca

mais informações

Desenhos

Pino de retenção em aço ou aço inoxidável versão curta com cabeça cogumelo de plástico, sem ranhura de engate, sem contraporca

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	Material do corpo básico	Superfície Corpo básico	Cor dos componentes	D	D1	D2	L	L1	L2	Curso S	SW1	F x 30°	Força de mola inicial F1 aprox. N	Força de mola final F2 aprox. N
03089-5903	A	aço	peça endurecida	grafite RAL 7021	3	M6x0,75	14	25,5	6	5	3,5	8	0,8	4	10
03089-5004	A	aço	peça endurecida	grafite RAL 7021	4	M8x1	18	29,5	6	6	4	10	1	4	12
03089-5105	A	aço	peça endurecida	grafite RAL 7021	5	M10x1	21	34,5	8	7	5	13	1,3	5	12
03089-5206	A	aço	peça endurecida	grafite RAL 7021	6	M12x1,5	25	41,7	10	8	6	14	1,8	6	14
03089-5308	A	aço	peça endurecida	grafite RAL 7021	8	M16x1,5	33	54	12	10	8	19	2,3	14	28
03089-5410	A	aço	peça endurecida	grafite RAL 7021	10	M20x1,5	33	61	15	12	10	22	2,8	15	32
03089-590384	A	aço	peça endurecida	vermelho RAL 3020	3	M6x0,75	14	25,5	6	5	3,5	8	0,8	4	10
03089-500484	A	aço	peça endurecida	vermelho RAL 3020	4	M8x1	18	29,5	6	6	4	10	1	4	12
03089-510584	A	aço	peça endurecida	vermelho RAL 3020	5	M10x1	21	34,5	8	7	5	13	1,3	5	12
03089-520684	A	aço	peça endurecida	vermelho RAL 3020	6	M12x1,5	25	41,7	10	8	6	14	1,8	6	14
03089-530884	A	aço	peça endurecida	vermelho RAL 3020	8	M16x1,5	33	54	12	10	8	19	2,3	14	28
03089-541084	A	aço	peça endurecida	vermelho RAL 3020	10	M20x1,5	33	61	15	12	10	22	2,8	15	32
03089-15903	A	aço inoxidável	peça não endurecida	grafite RAL 7021	3	M6x0,75	14	25,5	6	5	3,5	8	0,8	4	10
03089-15004	A	aço inoxidável	peça não endurecida	grafite RAL 7021	4	M8x1	18	29,5	6	6	4	10	1	4	12
03089-15105	A	aço inoxidável	peça não endurecida	grafite RAL 7021	5	M10x1	21	34,5	8	7	5	13	1,3	5	12
03089-15206	A	aço inoxidável	peça não endurecida	grafite RAL 7021	6	M12x1,5	25	41,7	10	8	6	14	1,8	6	14
03089-15308	A	aço inoxidável	peça não endurecida	grafite RAL 7021	8	M16x1,5	33	54	12	10	8	19	2,3	14	28
03089-15410	A	aço inoxidável	peça não endurecida	grafite RAL 7021	10	M20x1,5	33	61	15	12	10	22	2,8	15	32
03089-1590384	A	aço inoxidável	peça não endurecida	vermelho RAL 3020	3	M6x0,75	14	25,5	6	5	3,5	8	0,8	4	10
03089-1500484	A	aço inoxidável	peça não endurecida	vermelho RAL 3020	4	M8x1	18	29,5	6	6	4	10	1	4	12
03089-1510584	A	aço inoxidável	peça não endurecida	vermelho RAL 3020	5	M10x1	21	34,5	8	7	5	13	1,3	5	12
03089-1520684	A	aço inoxidável	peça não endurecida	vermelho RAL 3020	6	M12x1,5	25	41,7	10	8	6	14	1,8	6	14
03089-1530884	A	aço inoxidável	peça não endurecida	vermelho RAL 3020	8	M16x1,5	33	54	12	10	8	19	2,3	14	28
03089-1541084	A	aço inoxidável	peça não endurecida	vermelho RAL 3020	10	M20x1,5	33	61	15	12	10	22	2,8	15	32

Pino de retenção em aço ou aço inoxidável versão curta com cabeça cogumelo de plástico, sem ranhura de engate, com contraporca

mais informações

Desenhos

Pino de retenção em aço ou aço inoxidável versão curta com cabeça cogumelo de plástico, sem ranhura de engate, com contraporca

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	Material do corpo básico	Superfície Corpo básico	Cor dos componentes	D	D1	D2	L	L1	L2	Curso S	SW1	SW2	F x 30°	Força de mola inicial F1 aprox. N	Força de mola final F2 aprox. N
03089-6903	B	aço	peça endurecida	grafite RAL 7021	3	M6x0,75	14	25,5	6	5	3,5	8	10	0,8	4	10
03089-6004	B	aço	peça endurecida	grafite RAL 7021	4	M8x1	18	29,5	6	6	4	10	13	1	4	12
03089-6105	B	aço	peça endurecida	grafite RAL 7021	5	M10x1	21	34,5	8	7	5	13	17	1,3	5	12
03089-6206	B	aço	peça endurecida	grafite RAL 7021	6	M12x1,5	25	41,7	10	8	6	14	19	1,8	6	14
03089-6308	B	aço	peça endurecida	grafite RAL 7021	8	M16x1,5	33	54	12	10	8	19	24	2,3	14	28
03089-6410	B	aço	peça endurecida	grafite RAL 7021	10	M20x1,5	33	61	15	12	10	22	30	2,8	15	32
03089-690384	B	aço	peça endurecida	vermelho RAL 3020	3	M6x0,75	14	25,5	6	5	3,5	8	10	0,8	4	10
03089-600484	B	aço	peça endurecida	vermelho RAL 3020	4	M8x1	18	29,5	6	6	4	10	13	1	4	12
03089-610584	B	aço	peça endurecida	vermelho RAL 3020	5	M10x1	21	34,5	8	7	5	13	17	1,3	5	12
03089-620684	B	aço	peça endurecida	vermelho RAL 3020	6	M12x1,5	25	41,7	10	8	6	14	19	1,8	6	14
03089-630884	B	aço	peça endurecida	vermelho RAL 3020	8	M16x1,5	33	54	12	10	8	19	24	2,3	14	28
03089-641084	B	aço	peça endurecida	vermelho RAL 3020	10	M20x1,5	33	61	15	12	10	22	30	2,8	15	32
03089-16903	B	aço inoxidável	peça não endurecida	grafite RAL 7021	3	M6x0,75	14	25,5	6	5	3,5	8	10	0,8	4	10
03089-16004	B	aço inoxidável	peça não endurecida	grafite RAL 7021	4	M8x1	18	29,5	6	6	4	10	13	1	4	12
03089-16105	B	aço inoxidável	peça não endurecida	grafite RAL 7021	5	M10x1	21	34,5	8	7	5	13	17	1,3	5	12
03089-16206	B	aço inoxidável	peça não endurecida	grafite RAL 7021	6	M12x1,5	25	41,7	10	8	6	14	19	1,8	6	14
03089-16308	B	aço inoxidável	peça não endurecida	grafite RAL 7021	8	M16x1,5	33	54	12	10	8	19	24	2,3	14	28
03089-16410	B	aço inoxidável	peça não endurecida	grafite RAL 7021	10	M20x1,5	33	61	15	12	10	22	30	2,8	15	32
03089-1690384	B	aço inoxidável	peça não endurecida	vermelho RAL 3020	3	M6x0,75	14	25,5	6	5	3,5	8	10	0,8	4	10
03089-1600484	B	aço inoxidável	peça não endurecida	vermelho RAL 3020	4	M8x1	18	29,5	6	6	4	10	13	1	4	12
03089-1610584	B	aço inoxidável	peça não endurecida	vermelho RAL 3020	5	M10x1	21	34,5	8	7	5	13	17	1,3	5	12
03089-1620684	B	aço inoxidável	peça não endurecida	vermelho RAL 3020	6	M12x1,5	25	41,7	10	8	6	14	19	1,8	6	14
03089-1630884	B	aço inoxidável	peça não endurecida	vermelho RAL 3020	8	M16x1,5	33	54	12	10	8	19	24	2,3	14	28
03089-1641084	B	aço inoxidável	peça não endurecida	vermelho RAL 3020	10	M20x1,5	33	61	15	12	10	22	30	2,8	15	32

Versão curta do pino de retenção em aço ou aço inoxidável com cabeça cogumelo de plástico e ranhura de engate, sem contraporca

mais informações

Desenhos

Versão curta do pino de retenção em aço ou aço inoxidável com cabeça cogumelo de plástico e ranhura de engate, sem contraporca

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	Material do corpo básico	Superfície Corpo básico	Cor dos componentes	D	D1	D2	L	L1	L2	Curso S	SW1	F x 30°	Força de mola inicial F1 aprox. N	Força de mola final F2 aprox. N
03089-7903	C	aço	peça endurecida	grafite RAL 7021	3	M6x0,75	14	25,5	6	5	3,5	8	0,8	4	10
03089-7004	C	aço	peça endurecida	grafite RAL 7021	4	M8x1	18	29,5	6	6	4	10	1	4	12
03089-7105	C	aço	peça endurecida	grafite RAL 7021	5	M10x1	21	34,5	8	7	5	13	1,3	5	12
03089-7206	C	aço	peça endurecida	grafite RAL 7021	6	M12x1,5	25	41,7	10	8	6	14	1,8	6	14
03089-7308	C	aço	peça endurecida	grafite RAL 7021	8	M16x1,5	33	54	12	10	8	19	2,3	14	28
03089-7410	C	aço	peça endurecida	grafite RAL 7021	10	M20x1,5	33	61	15	12	10	22	2,8	15	32
03089-790384	C	aço	peça endurecida	vermelho RAL 3020	3	M6x0,75	14	25,5	6	5	3,5	8	0,8	4	10
03089-700484	C	aço	peça endurecida	vermelho RAL 3020	4	M8x1	18	29,5	6	6	4	10	1	4	12
03089-710584	C	aço	peça endurecida	vermelho RAL 3020	5	M10x1	21	34,5	8	7	5	13	1,3	5	12
03089-720684	C	aço	peça endurecida	vermelho RAL 3020	6	M12x1,5	25	41,7	10	8	6	14	1,8	6	14
03089-730884	C	aço	peça endurecida	vermelho RAL 3020	8	M16x1,5	33	54	12	10	8	19	2,3	14	28
03089-741084	C	aço	peça endurecida	vermelho RAL 3020	10	M20x1,5	33	61	15	12	10	22	2,8	15	32
03089-17903	C	aço inoxidável	peça não endurecida	grafite RAL 7021	3	M6x0,75	14	25,5	6	5	3,5	8	0,8	4	10
03089-17004	C	aço inoxidável	peça não endurecida	grafite RAL 7021	4	M8x1	18	29,5	6	6	4	10	1	4	12
03089-17105	C	aço inoxidável	peça não endurecida	grafite RAL 7021	5	M10x1	21	34,5	8	7	5	13	1,3	5	12
03089-17206	C	aço inoxidável	peça não endurecida	grafite RAL 7021	6	M12x1,5	25	41,7	10	8	6	14	1,8	6	14
03089-17308	C	aço inoxidável	peça não endurecida	grafite RAL 7021	8	M16x1,5	33	54	12	10	8	19	2,3	14	28
03089-17410	C	aço inoxidável	peça não endurecida	grafite RAL 7021	10	M20x1,5	33	61	15	12	10	22	2,8	15	32
03089-1790384	C	aço inoxidável	peça não endurecida	vermelho RAL 3020	3	M6x0,75	14	25,5	6	5	3,5	8	0,8	4	10
03089-1700484	C	aço inoxidável	peça não endurecida	vermelho RAL 3020	4	M8x1	18	29,5	6	6	4	10	1	4	12
03089-1710584	C	aço inoxidável	peça não endurecida	vermelho RAL 3020	5	M10x1	21	34,5	8	7	5	13	1,3	5	12
03089-1720684	C	aço inoxidável	peça não endurecida	vermelho RAL 3020	6	M12x1,5	25	41,7	10	8	6	14	1,8	6	14
03089-1730884	C	aço inoxidável	peça não endurecida	vermelho RAL 3020	8	M16x1,5	33	54	12	10	8	19	2,3	14	28
03089-1741084	C	aço inoxidável	peça não endurecida	vermelho RAL 3020	10	M20x1,5	33	61	15	12	10	22	2,8	15	32

Pinos de retenção de aço ou aço inoxidável na versão curta com manípulo de cabeça cogumelo plástico, ranhura de engate e contraporca

mais informações

Desenhos

Pinos de retenção de aço ou aço inoxidável na versão curta com manípulo de cabeça cogumelo plástico, ranhura de engate e contraporca

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	Material do corpo básico	Superfície Corpo básico	Cor dos componentes	D	D1	D2	L	L1	L2	Curso S	SW1	SW2	F x 30°	Força de mola inicial F1 aprox. N	Força de mola final F2 aprox. N
03089-8903	D	aço	peça endurecida	grafite RAL 7021	3	M6x0,75	14	25,5	6	5	3,5	8	10	0,8	4	10
03089-8004	D	aço	peça endurecida	grafite RAL 7021	4	M8x1	18	29,5	6	6	4	10	13	1	4	12
03089-8105	D	aço	peça endurecida	grafite RAL 7021	5	M10x1	21	34,5	8	7	5	13	17	1,3	5	12
03089-8206	D	aço	peça endurecida	grafite RAL 7021	6	M12x1,5	25	41,7	10	8	6	14	19	1,8	6	14
03089-8308	D	aço	peça endurecida	grafite RAL 7021	8	M16x1,5	33	54	12	10	8	19	24	2,3	14	28
03089-8410	D	aço	peça endurecida	grafite RAL 7021	10	M20x1,5	33	61	15	12	10	22	30	2,8	15	32
03089-890384	D	aço	peça endurecida	vermelho RAL 3020	3	M6x0,75	14	25,5	6	5	3,5	8	10	0,8	4	10
03089-800484	D	aço	peça endurecida	vermelho RAL 3020	4	M8x1	18	29,5	6	6	4	10	13	1	4	12
03089-810584	D	aço	peça endurecida	vermelho RAL 3020	5	M10x1	21	34,5	8	7	5	13	17	1,3	5	12
03089-820684	D	aço	peça endurecida	vermelho RAL 3020	6	M12x1,5	25	41,7	10	8	6	14	19	1,8	6	14
03089-830884	D	aço	peça endurecida	vermelho RAL 3020	8	M16x1,5	33	54	12	10	8	19	24	2,3	14	28
03089-841084	D	aço	peça endurecida	vermelho RAL 3020	10	M20x1,5	33	61	15	12	10	22	30	2,8	15	32
03089-18903	D	aço inoxidável	peça não endurecida	grafite RAL 7021	3	M6x0,75	14	25,5	6	5	3,5	8	10	0,8	4	10
03089-18004	D	aço inoxidável	peça não endurecida	grafite RAL 7021	4	M8x1	18	29,5	6	6	4	10	13	1	4	12
03089-18105	D	aço inoxidável	peça não endurecida	grafite RAL 7021	5	M10x1	21	34,5	8	7	5	13	17	1,3	5	12
03089-18206	D	aço inoxidável	peça não endurecida	grafite RAL 7021	6	M12x1,5	25	41,7	10	8	6	14	19	1,8	6	14
03089-18308	D	aço inoxidável	peça não endurecida	grafite RAL 7021	8	M16x1,5	33	54	12	10	8	19	24	2,3	14	28
03089-18410	D	aço inoxidável	peça não endurecida	grafite RAL 7021	10	M20x1,5	33	61	15	12	10	22	30	2,8	15	32
03089-1890384	D	aço inoxidável	peça não endurecida	vermelho RAL 3020	3	M6x0,75	14	25,5	6	5	3,5	8	10	0,8	4	10
03089-1800484	D	aço inoxidável	peça não endurecida	vermelho RAL 3020	4	M8x1	18	29,5	6	6	4	10	13	1	4	12
03089-1810584	D	aço inoxidável	peça não endurecida	vermelho RAL 3020	5	M10x1	21	34,5	8	7	5	13	17	1,3	5	12
03089-1820684	D	aço inoxidável	peça não endurecida	vermelho RAL 3020	6	M12x1,5	25	41,7	10	8	6	14	19	1,8	6	14
03089-1830884	D	aço inoxidável	peça não endurecida	vermelho RAL 3020	8	M16x1,5	33	54	12	10	8	19	24	2,3	14	28
03089-1841084	D	aço inoxidável	peça não endurecida	vermelho RAL 3020	10	M20x1,5	33	61	15	12	10	22	30	2,8	15	32
