Descrição do artigo/Imagens dos produtos

DescriçãoDescrição do produto:O manípulo de fixação e travamento possibilita processos de posicionamento, travamento e aperto de diversos elementos de regulagem em um só produto.

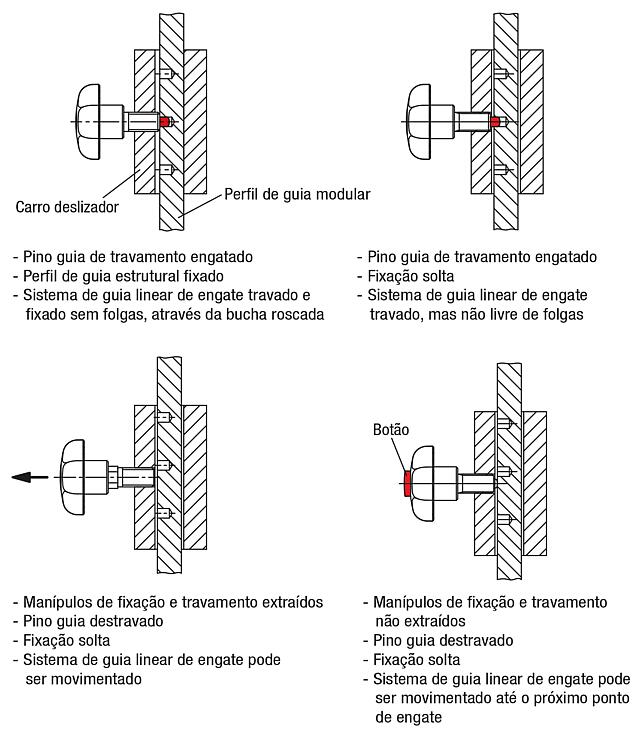

O travamento pode ser efetuado através do pino, por fechamento de forma e o aperto através da parte frontal da bucha, por fechamento de força. O botão
vermelho de sinalização sobressalente demonstra que a união efetuada pelo pino guia não está seguramente travada.
Material:Manípulo em estrela termoplástico cinza escuro.
Botão vermelho de sinalização de termoplástico..
Bucha roscada 1.0718.
Pino guia de travamento de aço inoxidável 1.4305.
Versão:Aço zincado.
Aço inoxidável, superfície sem tratamento.
Vantagens:Visualização da função de engate.
Travamento e fixação em um só produto. Manuseio ergonômico graças ao manípulo estrela.
Sob consulta:Versões especiais.Acessórios:Porcas sextavadas, estrutura baixa DIN 439Particularidades:
RoHS
DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.
 Folha de dados 03191 Manípulo para processos de fixação e travamento com detector de travamento ótico 528 kB

Desenhos

Manípulo para processos de fixação e travamento com detector de travamento ótico

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigoD

D1D2D3HH1LL1Curso
S
SWCADAces.PreçoEncomendar
03191-1080404M832142010391548 7,83 €
03191-2100505M10401824,91346,917510 8,58 €
03191-3120606M12502232175820612 9,71 €
03191-4160808M16632640,32174,326816 11,07 €
03191-1080414M8x132142010391548 7,83 €
03191-2100515M10x1401824,91346,917510 8,58 €
03191-3120616M12x1,5502232175820612 9,71 €
03191-4160818M16x1,5632640,32174,326816 11,07 €
