Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:Carcaça e cilindro de fixação (pinças) em aço temperado.
Bolas de aço inoxidável 1.0503.
Versão:Carcaça endurecida e brunida.
Superfícies funcionais retificadas.

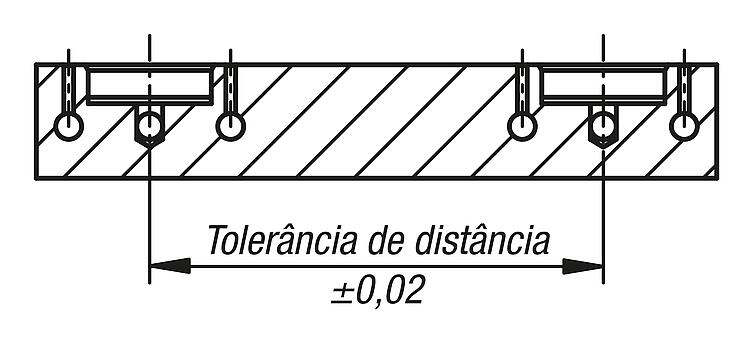

Indicação:O sistema de posicionamento e fixação é particularmente adequado para instalação em dispositivos (placas, torres de fixação, cubos modulares, etc.) em todas as posições de montagem. Devido à construção modular, a quantidade e a distância do cilindros posicionadores podem ser adaptadas de acordo com as tarefas de fixação. Devido ao pequeno diâmetro dos cilindros, é possível reduzir a distância entre eles.

Ao ativar o cilindro posicionador com a conexão "abrir", as 3 esferas de fixação são liberadas mecanicamente.
A seguir, as 3 esferas de fixação se deslocam para dentro e o dispositivo pode ser trocado rapidamente.
Para a fixação, o ar é retirado da conexão "abrir". Em seguida, a conexão "fixar" é suprida com ar sobre o cilindro osicionador. As 3 esferas de fixação são movidas novamente para fora de forma mecânica, fixando o dispositivo de troca.
Para obter a força de fixação ideal, o cilindro posicionador permanece conectado ao ar.
Particularidades:
RoHS
DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.
 Folha de dados 03161-02_A Cilindro posicionador pneumático, forma A 271 kB

Desenhos

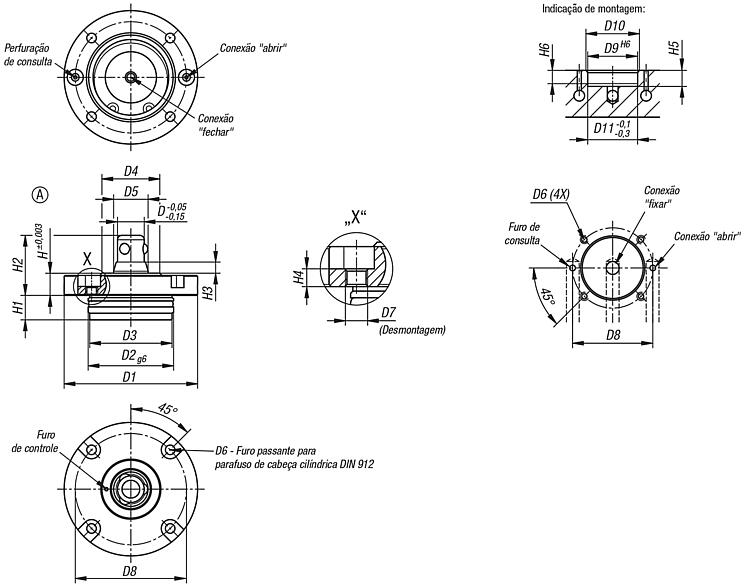

Cilindro posicionador pneumático, forma A

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigoEspécieFormaD

D1D2D3D4D5D6D7D8D9D10D11HH1H2H3H4H5H6Força de
retenção
F1 N
CADAces.PreçoEncomendar
03161-02-11670cônicoA16704847,53824,5M5M6604850481215358516124000 450,80 €
03161-02-12085cônicoA20855857,54831,5M6M87258605815194410620166300 522,10 €
