        Pés de posicionamento, forma C, superfície esférica endurecida

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:Corpo da peça em aço temperado.Versão:Corpo da peça temperado e brunido.
Superfície de apoio cementada.Indicação:Os pés de posicionamento são utilizados para o suporte de peças de trabalho, tanto usinadas como não usinadas. Além disso, eles servem como batentes e posicionadores na fabricação de dispositivos e ferramentas. Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados 02041_C Pés de posicionamento, forma C, superfície esférica endurecida

134 kB

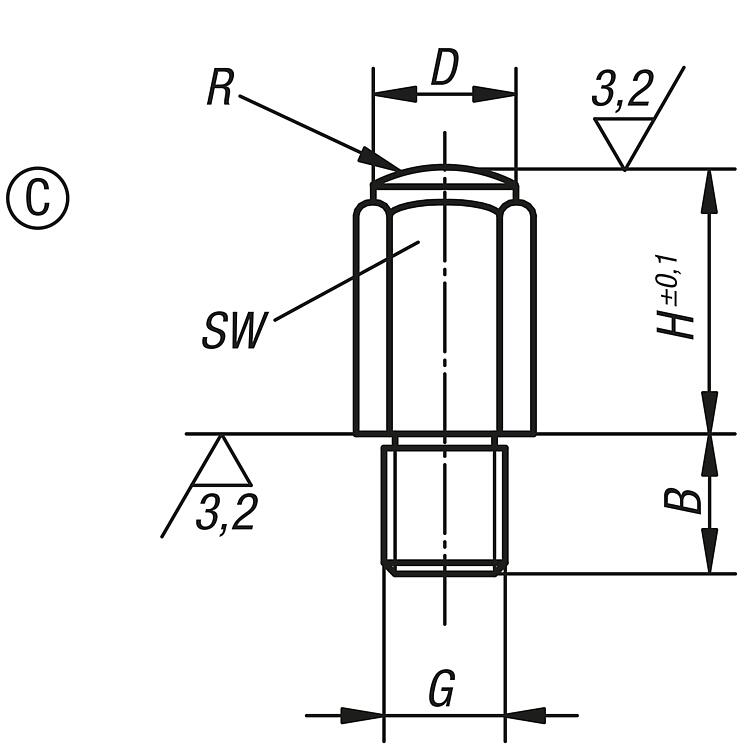

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	B	D	G	H	R	SW	Preço
02041-306010	C	11	10	M6	10	15	10	5,49 €
02041-306020	C	11	10	M6	20	15	10	6,20 €
02041-308010	C	13	13	M8	10	20	13	6,88 €
02041-308015	C	13	13	M8	15	20	13	9,75 €
02041-308030	C	13	13	M8	30	20	13	8,18 €
02041-310010	C	16	17	M10	10	30	17	8,29 €
02041-310020	C	16	17	M10	20	30	17	10,41 €
02041-310040	C	16	17	M10	40	30	17	10,74 €
02041-312010	C	20	19	M12	10	40	19	8,74 €
02041-312025	C	20	19	M12	25	35	19	13,42 €
02041-312050	C	20	19	M12	50	35	19	14,41 €
02041-316015	C	24	27	M16	15	50	27	29,18 €
02041-316030	C	24	27	M16	30	50	27	23,25 €
02041-316060	C	24	27	M16	60	50	27	31,30 €
02041-320040	C	29	32	M20	40	60	32	53,34 €
02041-320080	C	29	32	M20	80	60	32	41,35 €
