        Pinos de apoio, forma C, superfície estriada

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:Corpo da peça em aço temperado.Versão:Corpo da peça temperado e brunido.Indicação:Os pinos de apoio são utilizados para o suporte de peças de trabalho, tanto usinadas como não usinadas. Além disso, eles servem como batentes e posicionadores na fabricação de dispositivos e ferramentas. Elementos como pinos roscados ou prisioneiros podem ser colados ou parafusados na rosca D. Assim, é possivel obter de forma simples um suporte com rosca macho. Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados 02028_C Pinos de apoio, forma C, superfície estriada

202 kB

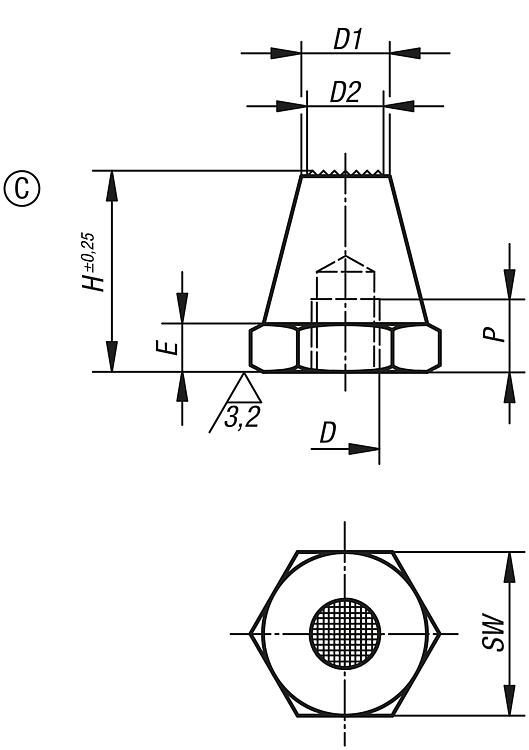

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	D	D1	D2	E	H	P	SW	Preço
02028-306012	C	M6	6	5	3	12,5	4	11	12,60 €
02028-306025	C	M6	6	5	3	25	7	11	13,11 €
02028-308015	C	M8	8	6	4	15	6	13	13,08 €
02028-308030	C	M8	8	6	4	30	9	13	13,78 €
02028-310020	C	M10	10	8	5	20	9	17	15,33 €
02028-310040	C	M10	10	8	5	40	13	17	15,97 €
02028-312025	C	M12	12	9,5	6	25	11	19	14,75 €
02028-312050	C	M12	12	9,5	6	50	16	19	16,09 €
02028-316030	C	M16	16	13	8	30	12	24	32,58 €
02028-316060	C	M16	16	13	8	60	20	24	38,05 €
