        Pinos de apoio, forma B com superfície esférica

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:Corpo da peça em aço temperado.Versão:Corpo da peça temperado e brunido.Indicação:Os pinos de apoio são utilizados para o suporte de peças de trabalho, tanto usinadas como não usinadas. Além disso, eles servem como batentes e posicionadores na fabricação de dispositivos e ferramentas. Elementos como pinos roscados ou prisioneiros podem ser colados ou parafusados na rosca D. Assim, é possivel obter de forma simples um suporte com rosca macho.

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados 02028_B Pinos de apoio, forma B com superfície esférica

195 kB

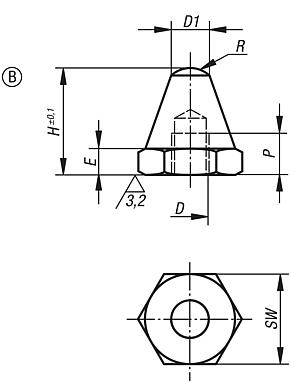

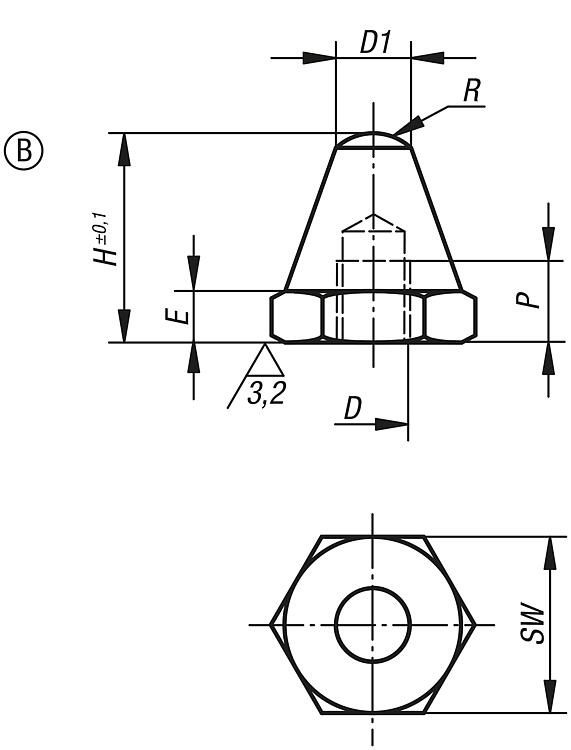

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	D	D1	E	H	P	R	SW	Preço
02028-206012	B	M6	6	3	12,5	4	5	11	11,28 €
02028-206025	B	M6	6	3	25	7	5	11	13,21 €
02028-208015	B	M8	8	4	15	6	8,5	13	12,89 €
02028-208030	B	M8	8	4	30	9	8,5	13	13,73 €
02028-210020	B	M10	10	5	20	9	9	17	14,31 €
02028-210040	B	M10	10	5	40	13	9	17	15,69 €
02028-212025	B	M12	12	6	25	11	12,75	19	15,69 €
02028-212050	B	M12	12	6	50	16	12,75	19	16,80 €
02028-216030	B	M16	16	8	30	12	17	24	30,07 €
02028-216060	B	M16	16	8	60	20	17	24	35,83 €
