        Pinos de posicionamento e de apoio DIN 6321
        Pino de posicionamento cilíndrico, forma B

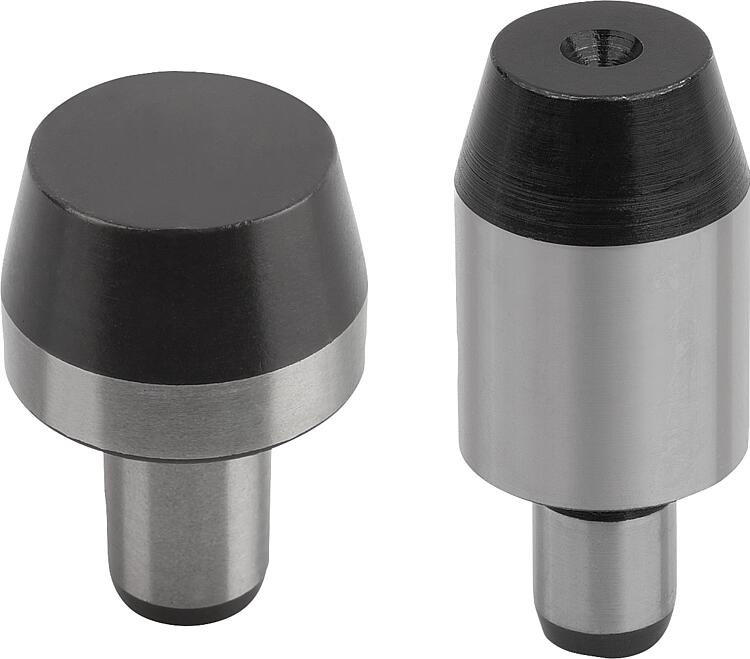

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:Aço ferramenta.Versão:peça endurecida e retificada.Indicação:Os pinos de posicionamento da forma B servem para o posicionamento de peças de trabalho e partes de dispositivos em perfurações com tolerância dimensional.
Pinos de posicionamento da forma B também podem ser utilizados como batentes endurecidos e pés de dispositivos.
Pinos semelhantes, ver 03120, 03130, 03140 e 03150.

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados 02020_B Pino de posicionamento cilíndrico, forma B

164 kB

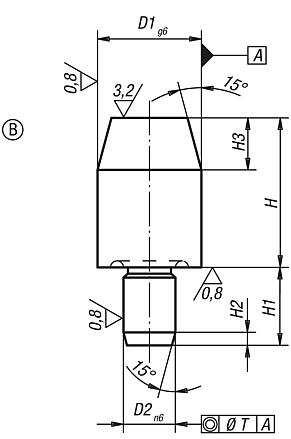

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	Versão 1	D1	D2	H	H1	H2	H3	T	Preço
02020-206	B	versão curta	6	4	7	6	1,2	4	0,02	7,37 €
02020-208	B	versão curta	8	6	10	9	1,6	6	0,02	7,62 €
02020-210	B	versão curta	10	6	10	9	1,6	6	0,02	7,88 €
02020-212	B	versão curta	12	6	10	9	1,6	6	0,02	8,50 €
02020-216	B	versão curta	16	8	13	12	2	8	0,04	10,07 €
02020-220	B	versão curta	20	12	15	18	2	9	0,04	12,80 €
02020-225	B	versão curta	25	12	15	18	2,5	9	0,04	13,86 €
02020-306	B	versão longa	6	4	12	6	1,2	4	0,02	7,44 €
02020-308	B	versão longa	8	6	16	9	1,6	6	0,02	7,75 €
02020-310	B	versão longa	10	6	18	9	1,6	6	0,02	8,10 €
02020-312	B	versão longa	12	6	18	9	1,6	6	0,02	8,77 €
02020-316	B	versão longa	16	8	22	12	2	8	0,04	10,18 €
02020-320	B	versão longa	20	12	25	18	2	9	0,04	13,36 €
02020-325	B	versão longa	25	12	25	18	2,5	9	0,04	15,40 €
