07532Śruby stalowe z płaskim łbem i wyrównaniem tolerancji do łożysk... |
powrót |
|
Opis artykułu/ilustracje produktu |
|
|
OpisOpis produktu:W przypadku jednostki z łożyskiem swobodnym chodzi o śrubę do łączenia dwóch komponentów, która dopuszcza pożądany ruch komponentów względem siebie (łożysko swobodne).
Jednostka z łożyskiem swobodnym ma zastosowanie głównie gdy:
- zmiana temperatury zmienia wymiary komponentu
- występują niedokładności montażu
- trzeba skompensować tolerancje wykonawcze
- pozycja komponentów zmienia się wskutek obciążeń dynamicznychMateriał:Trzpień ze stali.
Wysokiej klasy polimer do łożysk ślizgowych.

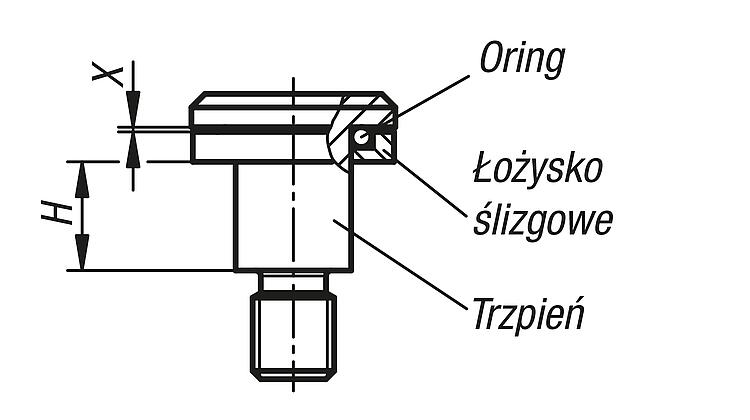

O-ring NBR.Wersja:Sworzeń ocynkowany galwanicznie.Wskazówka:Jednostka łożyska swobodnego składa się z trzech komponentów. Sworzeń, łożysko ślizgowe i O-ring.
Podczas wkręcania sworznia do otworu łożysko ślizgowe ściska O-ring. Maksymalny wymiar ściskania to X. Następnie łożysko ślizgowe przylega do łba sworznia. Skok jest odpowiednio ograniczony przez wymiar montażowy H +0,2. Dzięki temu zawsze zapewnione jest pływające łożyskowanie.Zakres temperatury:-20°C do +80°C.Montaż:Wskazówka dotycząca podanego momentu obrotowego:
Momenty odnoszą się do wkręcania stalowych komponentów. Podczas montażu w bardziej miękkich materiałach należy uwzględnić wciskanie (osadzanie) średnicy trzonu D2. Tutaj należy stosować mniejszy moment. Aby zapobiec poluzowaniu śrub w przypadku mniejszych momentów należy wkleić śruby.Cechy szczególne: PobieranieTutaj dostępne są informacje zebrane w formie PDF:
Dane CAD są zamieszczone w tabeli produktów.
|

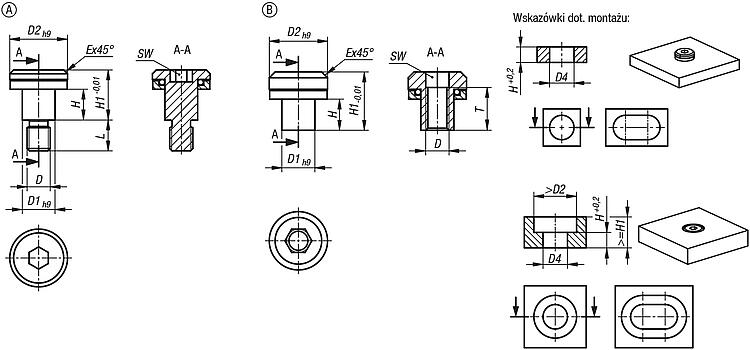

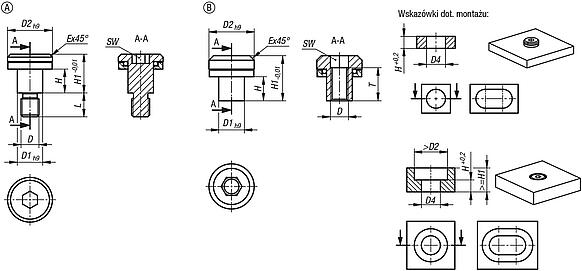

Rysunki (przegląd ogólny) |

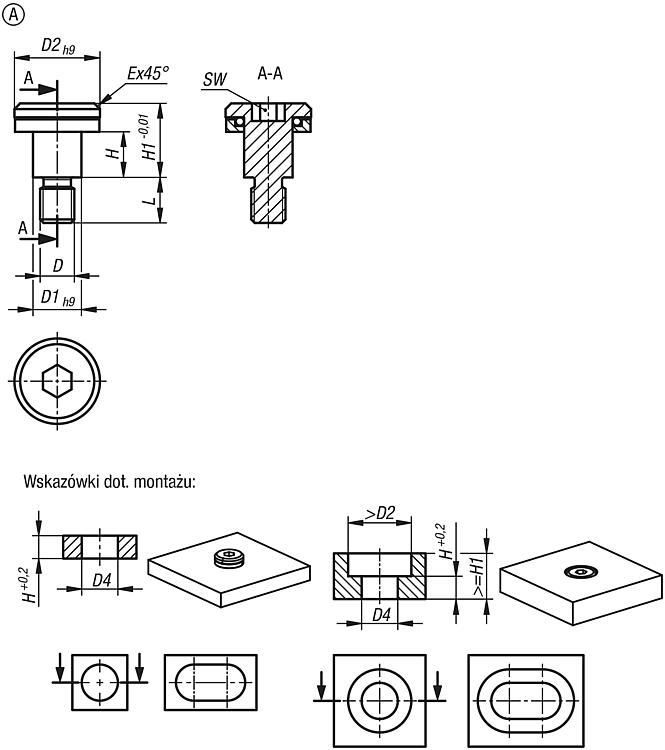

Śruby stalowe z płaskim łbem i wyrównaniem tolerancji do łożysk swobodnych, z gwintem zewnętrznym |
Więcej informacji |
| Nr Zamówienia | Forma | Typ formy | D | D1
| D2 | E | H | H1 | L | SW | Maks. moment
dokręcania
Nm | Maks. dopuszczalna
siła osiowa
N | CAD | Osp. | Cena | Zamów |
|---|
| 07532-106003004X055 | A | z gwintem zewnętrznym | M4 | 6 | 10 | 0,6 | 3 | 6,5 | 5,5 | 3 | 2 | 1500 |  | | 8,71 € | | | 07532-106005004X055 | A | z gwintem zewnętrznym | M4 | 6 | 10 | 0,6 | 5 | 8,5 | 5,5 | 3 | 2 | 1500 | | | 8,71 € | | | 07532-107005005X065 | A | z gwintem zewnętrznym | M5 | 7 | 12 | 0,8 | 5 | 9 | 6,5 | 4 | 4,5 | 3000 | | | 8,95 € | | | 07532-107008005X060 | A | z gwintem zewnętrznym | M5 | 7 | 12 | 0,8 | 8 | 12 | 6,5 | 4 | 4,5 | 3000 | | | 8,95 € | | | 07532-108505006X080 | A | z gwintem zewnętrznym | M6 | 8,5 | 15 | 1 | 5 | 10 | 8 | 5 | 7,5 | 4900 | | | 9,07 € | | | 07532-108508006X080 | A | z gwintem zewnętrznym | M6 | 8,5 | 15 | 1 | 8 | 13 | 8 | 5 | 7,5 | 4900 | | | 9,07 € | | | 07532-110506008X100 | A | z gwintem zewnętrznym | M8 | 10,5 | 18 | 1 | 6 | 12 | 10 | 6 | 18,5 | 6300 | | | 9,52 € | | | 07532-110510008X100 | A | z gwintem zewnętrznym | M8 | 10,5 | 18 | 1 | 10 | 16 | 10 | 6 | 18,5 | 6300 | | | 9,52 € | |
|

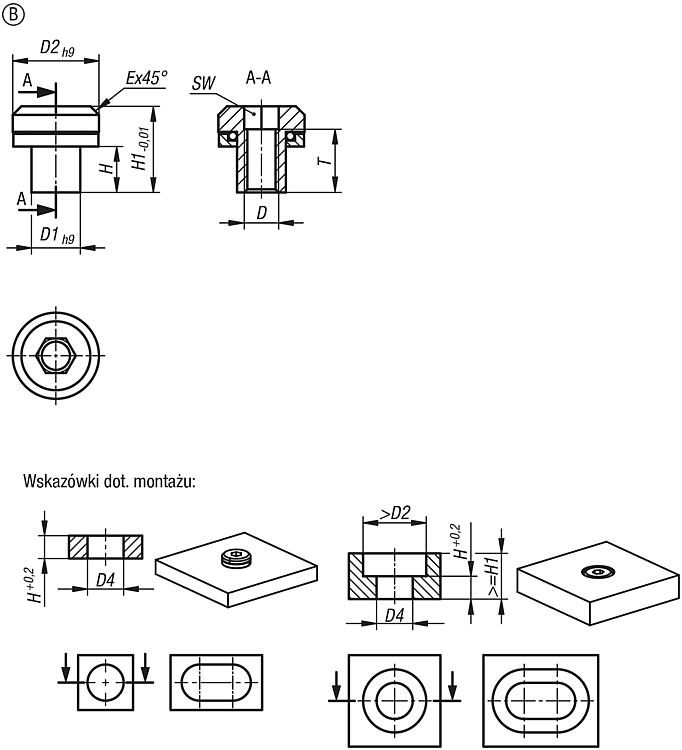

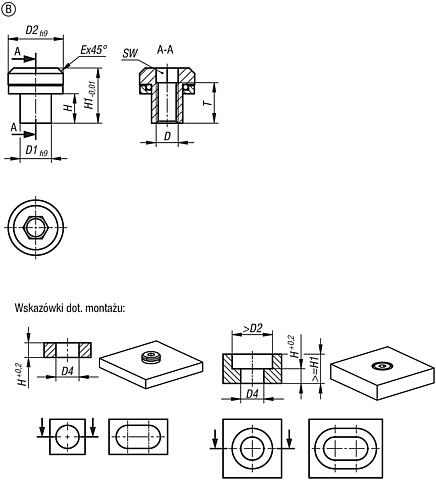

Śruby stalowe z płaskim łbem i wyrównaniem tolerancji do łożysk swobodnych, z gwintem wewnętrznym |
Więcej informacji |
| Nr Zamówienia | Forma | Typ formy | D | D1
| D2 | E | H | H1 | T | SW | Maks. moment
dokręcania
Nm | Maks. dopuszczalna
siła osiowa
N | CAD | Osp. | Cena | Zamów |
|---|
| 07532-206003004 | B | z gwintem wewnętrznym | M4 | 6 | 10 | 1 | 3 | 8 | 5 | 4 | 2 | 1500 | | | 8,71 € | | | 07532-206005004 | B | z gwintem wewnętrznym | M4 | 6 | 10 | 1 | 5 | 10 | 7 | 4 | 2 | 1500 | | | 8,71 € | | | 07532-207005005 | B | z gwintem wewnętrznym | M5 | 7 | 12 | 1,2 | 5 | 10,5 | 7 | 5 | 4,5 | 3000 | | | 8,95 € | | | 07532-207008005 | B | z gwintem wewnętrznym | M5 | 7 | 12 | 1,2 | 8 | 13,5 | 10 | 5 | 4,5 | 3000 | | | 8,95 € | | | 07532-208505006 | B | z gwintem wewnętrznym | M6 | 8,5 | 15 | 1,5 | 5 | 12 | 8 | 6 | 7,5 | 4900 | | | 9,07 € | | | 07532-208508006 | B | z gwintem wewnętrznym | M6 | 8,5 | 15 | 1,5 | 8 | 15 | 11 | 6 | 7,5 | 4900 | | | 9,07 € | | | 07532-210506008 | B | z gwintem wewnętrznym | M8 | 10,5 | 18 | 2 | 6 | 15 | 10 | 8 | 18,5 | 6300 | | | 9,52 € | | | 07532-210510008 | B | z gwintem wewnętrznym | M8 | 10,5 | 18 | 2 | 10 | 19 | 14 | 8 | 18,5 | 6300 | | | 9,52 € | |
|
