41405Základové desky 5osých upínačů |
zpět |
|
Popis zboží/obrázky produktu |
|
|
PopisPopis výrobku:Základové desky mají mnohostranné možnosti připojení. Díky lícovaným drážkám na spodní straně lze pomocí lícovaných vložek do drážky provádět vyrovnání přímo na strojním stole. Upevňování do rastrových otvorů 12F7 s roztečí rastru 50 mm je rovněž možné. Na bočním osazení lze uplatnit úpinky nebo samostatné upínací prostředky. Základová deska je rovněž vhodná pro všechny běžné upínací systémy nulového bodu s roztečí 52/96/200 mm.
Další možností vyrovnání je integrovaný středový otvor. Zde se středové vyrovnání na středicím stole provádí pomocí specifického středového čepu.Materiál:Cementovaná ocel.Provedení: Kaleno a brynýrováno.
Funkční plochy broušeny.Upozornění:Další informace o výrobku lze nalézt v návodu k obsluze.Na vyžádání:další rozměry.Použití:Vhodné pro stoly s T-drážkou, základní prvky s rastrovými otvory a upínací systémy nulového bodu.Zvláštnost: StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|

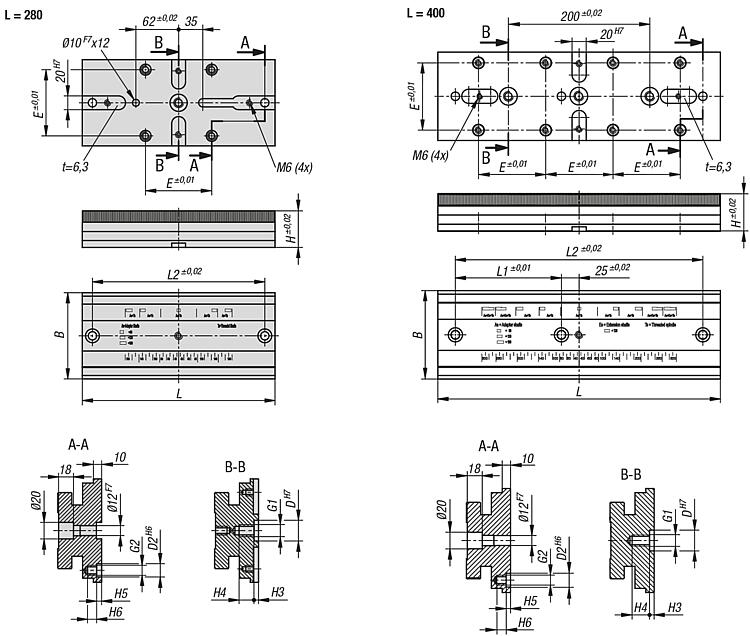

| Objednací číslo | B
| H | L | L1 | L2 | H3 | H4 | H5 | H6 | D | D2 | E | G1 | G2 | CAD | Přís. | Cena | Objednat |
|---|
| 41405-090280 | 90 | 53 | 280 | - | 250 | 5,5 | 18 | 6 | 11 | 25H7 | 12H6 | 52 | M12 | M8 |  | | 930,35 € | | | 41405-090400 | 90 | 53 | 400 | 150 | 350 | 5,5 | 18 | 6 | 11 | 25H7 | 12H6 | 52 | M12 | M8 | | | 1 196,00 € | | | 41405-125280 | 125 | 53 | 280 | - | 250 | 5,5 | 18 | 6 | 11 | 25H7 | 16H6 | 96 | M12 | M10 | | | 995,90 € | | | 41405-125400 | 125 | 53 | 400 | 150 | 350 | 5,5 | 18 | 6 | 11 | 25H7 | 16H6 | 96 | M12 | M10 | | | 1 261,55 € | | | 41405-125630 | 125 | 53 | 630 | 200 | 450 | 5,5 | 18 | 6 | 11 | 25H7 | 16H6 | 96 | M12 | M10 | | | 1 805,50 € | |
|
