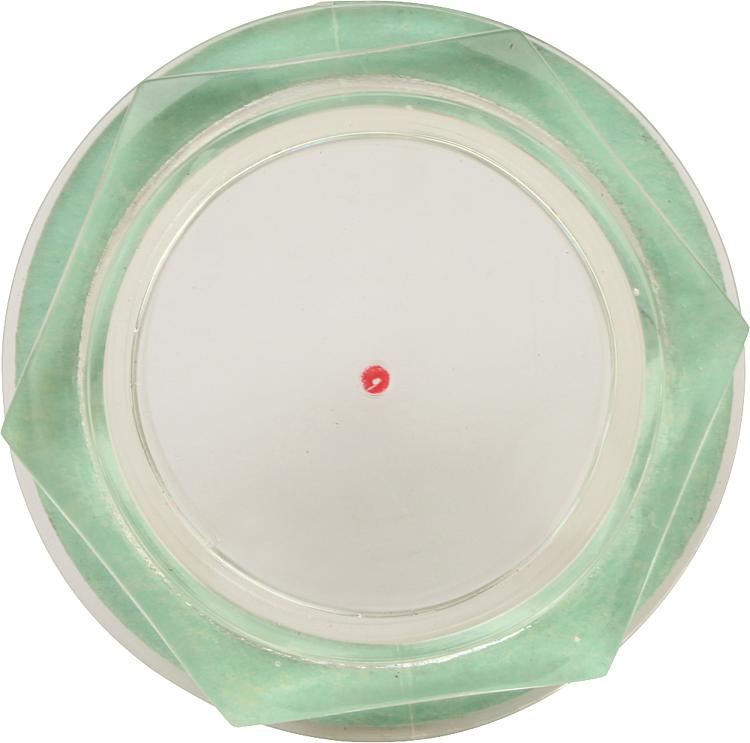

        Okénka olejoznaku, provedení A, bez reflektoru

Popis zboží/obrázky produktu

PopisMateriál, provedení:Pouzdro z termoplastického polyamidu, průhledné, vysoká mechanická pevnost, odolné vůči stárnutí materiálu, teplotní odolnost u oleje až do 100 °C, u vody až do 70 °C, odolné vůči rozpouštědlům, avšak ne vůči alkoholu.
Ploché těsnění bezazbestové.
Reflektor z plastu, bílý.Na vyžádání:Těsnění z pryže (NBR).Odkaz na výkres:

1) Ploché těsnění
2) Kontrolní označení
3) Reflektor

Zvláštnost:

StaženíZde naleznete mnoho informací shromážděných do souboru PDF:

Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.

Datový list 28004_A Okénka olejoznaku, provedení A, bez reflektoru

158 kB

Výkresy

Výběr/filtr zboží

Objednací číslo	Provedení	D	D1	D2	L	L1	SW	Utahovací moment max. Nm	Cena
28004-120014	A	20	G1/4	15	7	8	17	6	0,71 €
28004-122038	A	22	G3/8	14	6,5	10,5	18	8	0,77 €
28004-128012	A	28	G1/2	16	8	11	24	12	0,85 €
28004-135034	A	35	G3/4	21	8	12	30	16	1,14 €
28004-143100	A	43	G1	32	11	12	36	-	1,58 €
28004-151114	A	51	G1 1/4	33	10	16	42	-	3,22 €
28004-158112	A	58	G1 1/2	40	12	16	50	-	3,94 €
28004-174200	A	74	G2	48	12	22	64	-	5,52 €
28004-1201415	A	20	M14X1,5	15	7	8	17	7	0,71 €
28004-1221615	A	22	M16X1,5	14	6,5	10	18	8	0,77 €
28004-1251815	A	25	M18X1,5	16	7	10,5	21	10	0,77 €
28004-1282015	A	28	M20X1,5	18	7,5	11	24	16	0,85 €
28004-1282215	A	28	M22X1,5	16	7,5	12,5	24	12	0,87 €
28004-1362615	A	36	M26X1,5	21	8,5	13,5	30	21	1,46 €
28004-1362715	A	36	M27X1,5	21	8,5	13,5	30	21	1,54 €
28004-1514015	A	51	M40X1,5	32	10	17	42	-	3,35 €
