        Pružinové závěsy z oceli, nerezové oceli nebo hliníku 50 mm

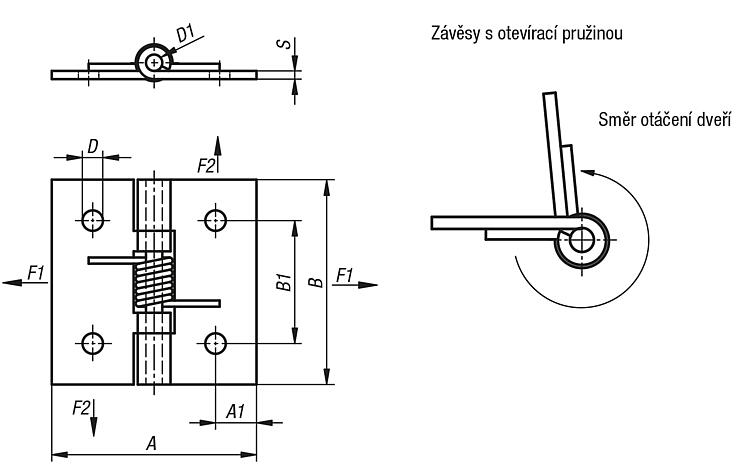

        Pružinové závěsy z oceli, nerezové oceli nebo hliníku 50 mm, pružina otevírací

Popis zboží/obrázky produktu

PopisMateriál:

Ocel, nerezová ocel 1.4301 nebo hliník 5754.
Upínací pružina z oceli nebo nerezové oceli.

Provedení: Ocel pozinkovaná.
Nerezová ocel a hliník bez povrchové úpravy.
Napínací pružiny slitina zinku a hliníku.Upozornění:Závěsy ve válcovém provedení.
Úhel rozevření 270°.

Krouticí moment pružiny:
M(0°) : 1,5 Nm / M(90°) : 1,1 N.m / M(180°) : 0,65 Nm

U závěsů z hliníku jsou napínací pružiny z oceli se slitinou zinku a hliníku.

StaženíZde naleznete mnoho informací shromážděných do souboru PDF:

Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
