06960Miskové úchyty z hliníku |
zpět |
|
|
PopisMateriál:Misková madla z hliníkového profilu.
Boční lišty z polyamidu.

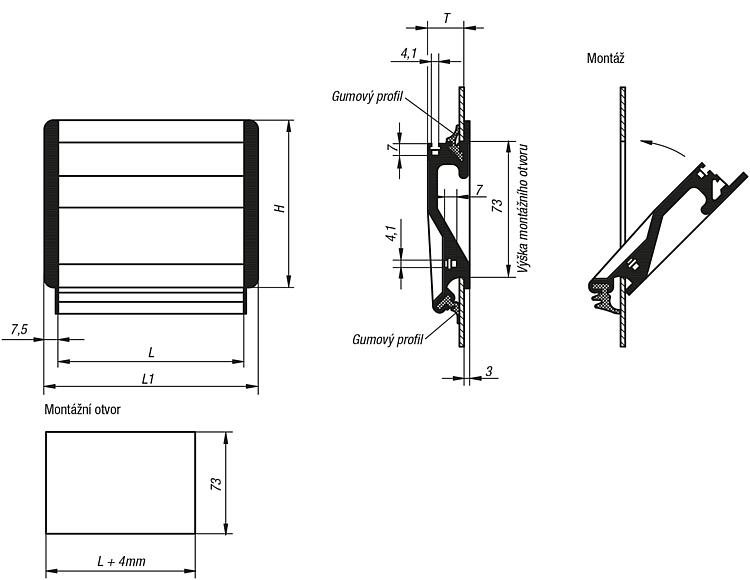

Provedení A - upevnění gumovou lištou.

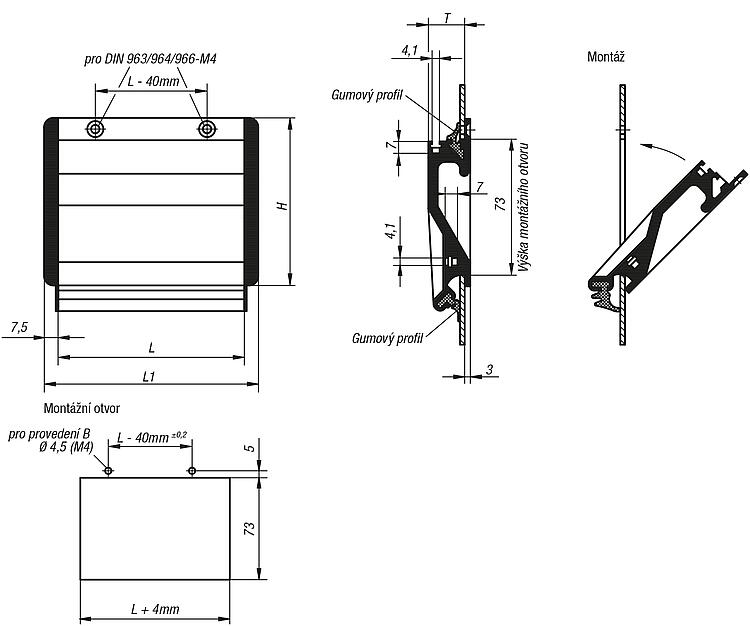

Provedení B - upevnění dvěma ocelovými šrouby se zápustnou hlavou.Provedení: Misková madla otryskaná, satinovaná a černě nebo přírodně eloxovaná. Gumový profil černý. Upevňovací šrouby pozinkované.Upozornění:Madla tvaru A lze používat bez přišroubování pro síly plechu od 1 do 2,5 mm. Dva pryžové profily přitom zajišťují absolutně bezpečné uchycení.
Madla tvaru B lze alternativně zvenčí upevnit dvěma šrouby se zápustnou hlavou.
Dvě křížové drážky pro šrouby M4, které jsou vůči sobě pootočené o 90°, umožňují ukostření a mohou sloužit jako pomoc při montáži doplňkových dílů.Montáž:Po nasunutí spodní gumové lišty zaklapneme obě boční krytky k miskovému madlu. Poté je třeba pod úhlem 45° zastrčit madlo přes spodní okraj montážního otvoru a přitlačit ho proti stěně krytu.
V závislosti na typu provedení se nyní vtlačí druhý pryžový profil do horní drážky nebo se upevnění provede pomocí dvou šroubů se zápustnou hlavou.Zvláštnost: StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|

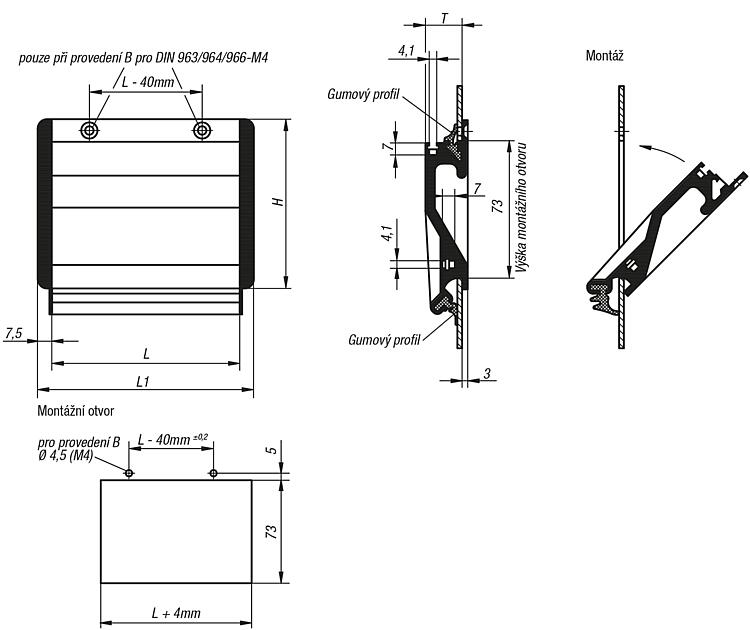

Výkresy (celkový přehled) |
|
