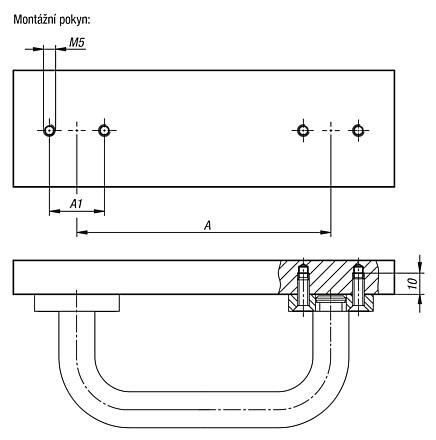

PopisMateriál:Třmenový úchyt z oválného hliníkového profilu EN AW-6060. Uchycovací čep z oceli. Nástrčná podložka z oceli.Provedení: Třmenové madlo černě komaxitováno. Středící čepy brynýrované. Nástrčná podložka brynýrovaná.Upozornění:Třmenová madla se do protikusu upevňují pomocí nástrčného systému. Demontáž se provádí v nezatíženém stavu.Použití:Třmenové madlo zastrkávejte do otvoru, dokud madlo nenarazí na nástrčnou podložku. Zajištění proveďte souběžným vytažením madla. Madlo smí být zatěžováno pouze svisle směrem nahoru. Uvolnění se provádí v obráceném pořadí.Montáž:K upevnění nástrčné podložky je nutné protikus upravit. Viz výkres v pokynech k montáži.Odkaz na výkres:
1) poloha odjištěná 2) poloha zajištěná

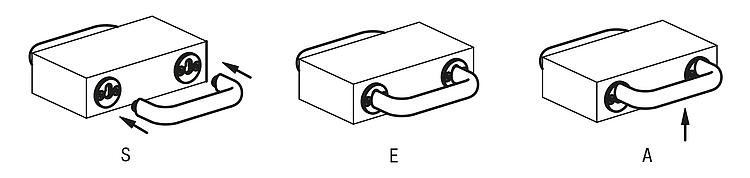

S = zasunutí E = zaskočení A = zvednutí
Zvláštnost:
