06916-01Třmenové úchyty z plastu, montáž ze strany obsluhy nebo ze zadní... |
zpět |
|
|
PopisMateriál:Termoplast PA (polyamid) zesílený skleněnými kuličkami.
Pouzdra, upevňovací šrouby, podložky a matice z oceli nebo ušlechtilé oceli.Provedení: TmavošedáUpozornění:Tento třmenový úchyt se vyznačuje svým velkým objemem a je příjemné na dotek.
Provedení A obsahuje upevňovací šrouby a odpovídající podložky a matice.
Šroubovací rozměr "A" platí po montáž úchytu. V nemontovaném stavu se může následkem ohybového napětí při vyjímání z formy lišit.

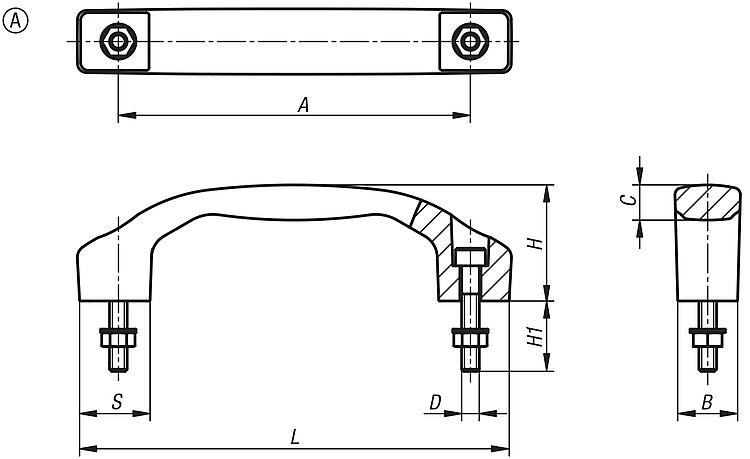

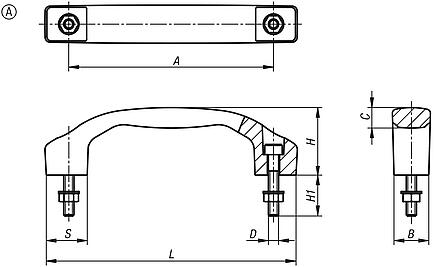

Montáž:Provedení A ze strany obsluhy.

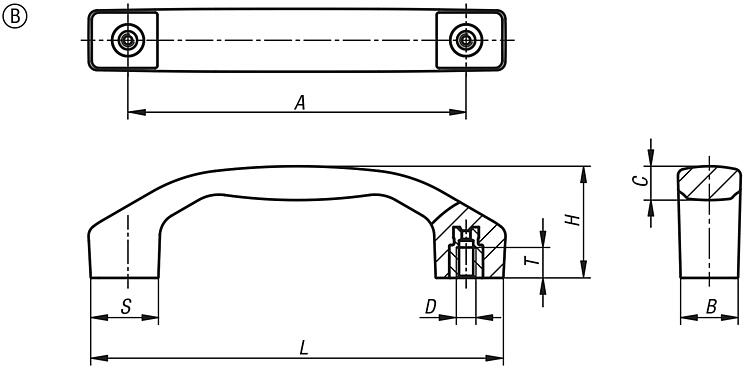

Provedení B ze zadní strany.Zvláštnost: StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|

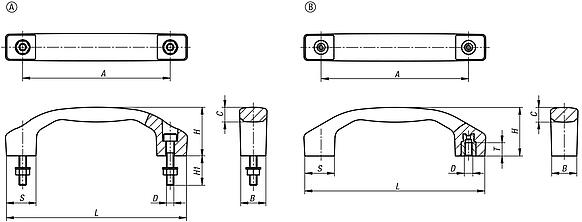

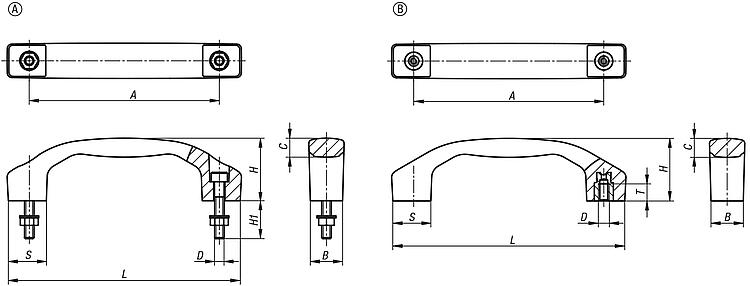

Výkresy (celkový přehled) |
| Objednací číslo | Provedení | Materiál
komponenty | A | B | C | D | H | H1 | L | S | Nosná síla
N
| CAD | Přís. | Cena | Objednat |
|---|
| 06916-01-1100051 | A | ocel | 100 | 17 | 9,5 | M5 | 33 | 20 | 122 | 20 | 1000 |  | | 4,86 € | | | 06916-01-1120061 | A | ocel | 120 | 21 | 11,4 | M6 | 39 | 25 | 146 | 24 | 1000 | | | 5,75 € | | | 06916-01-1140081 | A | ocel | 140 | 24 | 14,2 | M8 | 45 | 30 | 170 | 28 | 1000 | | | 7,36 € | | | 06916-01-1100052 | A | nerezová ocel | 100 | 17 | 9,5 | M5 | 33 | 20 | 122 | 20 | 1000 | | | 5,53 € | | | 06916-01-1120062 | A | nerezová ocel | 120 | 21 | 11,4 | M6 | 39 | 25 | 146 | 24 | 1000 | | | 6,41 € | | | 06916-01-1140082 | A | nerezová ocel | 140 | 24 | 14,2 | M8 | 45 | 30 | 170 | 28 | 1000 | | | 8,41 € | |
|
| Objednací číslo | Provedení | Materiál
komponenty | A | B | C | D | H | L | S | T | Nosná síla
N
| CAD | Přís. | Cena | Objednat |
|---|
| 06916-01-2100051 | B | ocel | 100 | 17 | 9,5 | M5 | 33 | 122 | 20 | 9 | 1000 | | | 5,68 € | | | 06916-01-2120061 | B | ocel | 120 | 21 | 11,4 | M6 | 39 | 146 | 24 | 12 | 1000 | | | 6,44 € | | | 06916-01-2140081 | B | ocel | 140 | 24 | 14,2 | M8 | 45 | 170 | 28 | 12 | 1000 | | | 8,45 € | | | 06916-01-2100052 | B | nerezová ocel | 100 | 17 | 9,5 | M5 | 33 | 122 | 20 | 9 | 1000 | | | 6,53 € | | | 06916-01-2120062 | B | nerezová ocel | 120 | 21 | 11,4 | M6 | 39 | 146 | 24 | 12 | 1000 | | | 7,42 € | | | 06916-01-2140082 | B | nerezová ocel | 140 | 24 | 14,2 | M8 | 45 | 170 | 28 | 12 | 1000 | | | 9,74 € | |
|
|
