95300Malé dopravní pásy s vnitřním pohonem |
zpět |
|
Popis zboží/obrázky produktu |
|
|
PopisMateriál:Rám hliníkový profil 45 x 45 typ B.
Příruba ložiska z hliníku.
Šrouby z oceli.
Opěrka řemene z nerezové oceli 1.4301.
Vodicí váleček z hliníku.
Plech opěrky řemenu VA plech 2 mm.
Osy z nerezové oceli.
Dopravní pás přepravní strana PVC tvrdost 70 Shore A (±5). Provedení: Rám a příruba ložiska, eloxovány.
Šrouby pozinkované.Upozornění:- pohon vnitřní
- 24 V DC elektricky komutovaný, velmi dlouhá životnost
- minimální místo pro montáž, žádné rušivé hrany
- integrovaná regulační technika
- šířky a délky v 1mm odstupňování na poptávku
- flexibilní možnosti montáže se systémem profilů typu B
- motor externě ovladatelný přes ovládací vedení
- pojížděcí strana dopravního pásu tkanina s polyuretanovou impregnací (TPU)
- tkanina dopravního pásu se skládá z polyesteru (PET)
- dopravní strana dopravního pásu má hladký povrchTechnické údaje:- jmenovité napětí: 24 V
- typový výkon: 30 W, od šířky pásu 100 mm 65W
- náběhový proud: 2 A
- otáčky motoru: 5000 min-1
- délka kabelu: 5 m
- tloušťka dopravního pásu: max. 2 mm
- výstup kabelu: vpravo (standardní)
Pohon dopravního pásu:
- bezkartáčový EC motor 24 V, 30 W, od šířky pásu 100 mm
- regulační elektronika integrovaná v dopravním pásu
- čelní převodovka
- pohon ozubeným řemenem pod dopravním pásemMontáž:Elektrická připojení/funkce (7žilový kabel s otevřenými konci 5 m):
bílá: napájení +24 V chráněno proti přepólování
hnědá: -Zákl. napájení chráněno proti přepólování
zelená: digitální vstup 1
žlutá: digitální vstup 2
šedá: analogová regulace otáček 0-5 V od 12 % do 100 % jmenovitých otáček
růžová: -Zákl. signál (pro regulaci otáček)
Modrá: rezerva
Vysvětlení digitálního vstupu 1 a 2:
Vstup 1=0 Vstup 2=0 - Vypnuto
Vstup 1=1 Vstup 2=0 - Směr jízdy
Vstup 1=0 Vstup 2=1 - Opačný směr běhu
Vstup 1=1 Vstup 2=1 - Stop (brzdění)Na vyžádání:- šířka pásu B od 60 mm do 300 mm
- celková délka L od 520 do 2000 mm
- další materiály pásu

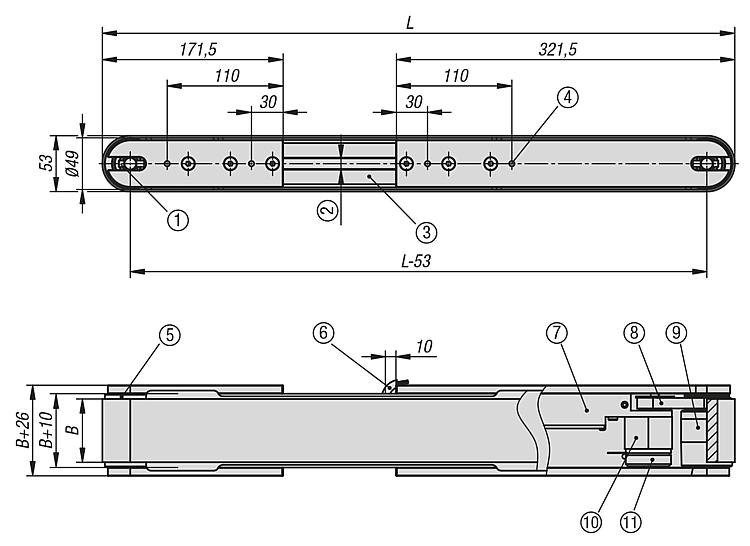

- další převody převodovkyOdkaz na výkres:1) stavěcí šroub, samojistící (4x)
2) šířka drážky 10
3) hliníkový profil 45x45 Typ B
4) M6 (oboustranný)
5) vodicí kladka, vypouklá
6) kabel 7žilový 5 m
7) skříň řízení motoru
8) ozubený řemen profil T5
9) hnací váleček, vypouklý
10) čelní převodovka / planetová převodovka
11) motor 24 V EC (bezkartáčový) StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|
| Objednací číslo | B | L
| Rychlost pásu
m/min max. | Převodový
poměr
| Max.
naložení
kg | Materiál pásu na
přepravní straně
| CAD | Přís. | Cena | Objednat |
|---|
| 95300-010047060X520 | 60 | 520 | 11,5 | 1:47 | 3 | PVC hladký, Shore 70A |  | | na požádání | | | 95300-010047060X750 | 60 | 750 | 11,5 | 1:47 | 3 | PVC hladký, Shore 70A | | | na požádání | | | 95300-010047060X1000 | 60 | 1000 | 11,5 | 1:47 | 3 | PVC hladký, Shore 70A | | | na požádání | | | 95300-010047060X1500 | 60 | 1500 | 11,5 | 1:47 | 3 | PVC hladký, Shore 70A | | | na požádání | | | 95300-010047100X520 | 100 | 520 | 11,5 | 1:47 | 3 | PVC hladký, Shore 70A | | | na požádání | | | 95300-010047100X750 | 100 | 750 | 26 | 20,6:1 | 10 | PVC hladký, Shore 70A | | | na požádání | | | 95300-010047100X1000 | 100 | 1000 | 26 | 20,6:1 | 10 | PVC hladký, Shore 70A | | | na požádání | | | 95300-010047100X1500 | 100 | 1500 | 26 | 20,6:1 | 10 | PVC hladký, Shore 70A | | | na požádání | | | 95300-010047150X520 | 150 | 520 | 26 | 20,6:1 | 10 | PVC hladký, Shore 70A | | | na požádání | | | 95300-010047150X750 | 150 | 750 | 26 | 20,6:1 | 10 | PVC hladký, Shore 70A | | | na požádání | | | 95300-010047150X1000 | 150 | 1000 | 26 | 20,6:1 | 10 | PVC hladký, Shore 70A | | | na požádání | | | 95300-010047150X1500 | 150 | 1500 | 26 | 20,6:1 | 10 | PVC hladký, Shore 70A | | | na požádání | | | 95300-010047200X520 | 200 | 520 | 26 | 20,6:1 | 10 | PVC hladký, Shore 70A | | | na požádání | | | 95300-010047200X750 | 200 | 750 | 26 | 20,6:1 | 10 | PVC hladký, Shore 70A | | | na požádání | | | 95300-010047200X1000 | 200 | 1000 | 26 | 20,6:1 | 10 | PVC hladký, Shore 70A | | | na požádání | | | 95300-010047200X1500 | 200 | 1500 | 26 | 20,6:1 | 10 | PVC hladký, Shore 70A | | | na požádání | |
|
