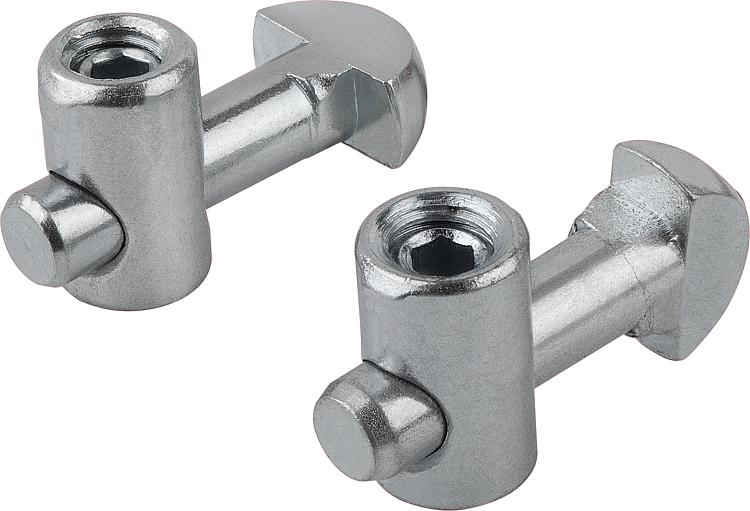

10204Sady spojek, centrální typ I |
zpět |
|
Popis zboží/obrázky produktu |
|
|

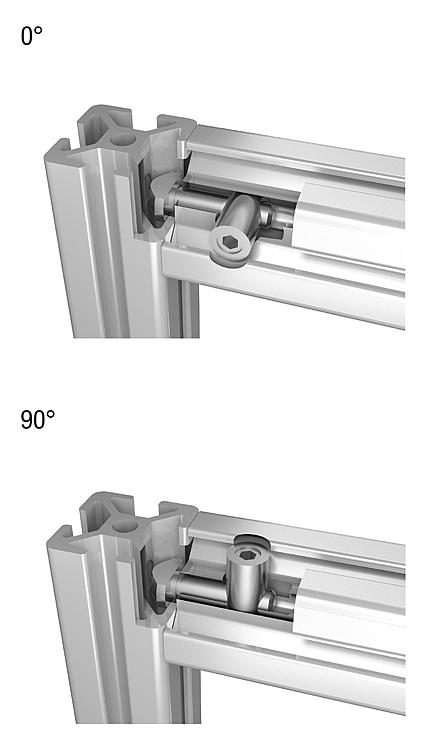

PopisMateriál:Ocel.Provedení: Pozinkováno.Upozornění:Sady spojek jsou vhodné pro pravoúhlé spojení dvou hliníkových profilů. Sady spojek umožňují libovolné umístění profilů. Profilové drážky, které jsou vzájemně v pravém úhlu, zůstanou volné. Plošné prvky tak lze bez dalšího obrábění umístit do profilových drážek.
Z důvodu nižší upínací síly a absence pojistky proti protočení by se tyto sady spojek měly používat pouze v kombinaci s plošnými prvky a málo zatíženými konstrukcemi.
Nízká náročnost obrábění. Pro montáž se musí vyvrtat otvor do jednoho z profilů a navrtat otvor pro řezání závitu.Zvláštnost: StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|

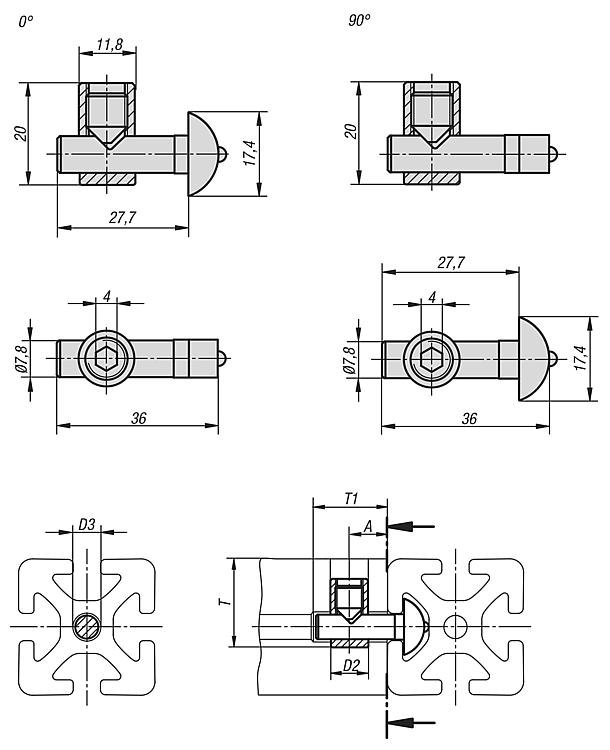

Objednací číslo | Typ | Šířka drážky | Provedení | A | D2 | D3 | T | T1 | CAD | Přís. | Cena | Objednat |
---|
10204-0800 | I | 8 | 0° | 15 | 12 | 8 | 28 | 28 | | | 4,29 € | | 10204-0890 | I | 8 | 90° | 15 | 12 | 8 | 28 | 28 | | | 4,29 € | |
|
