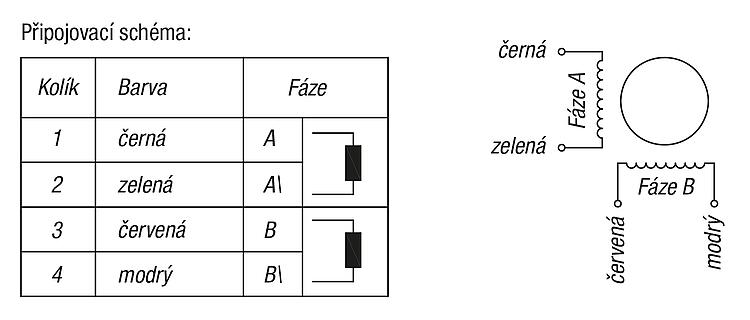

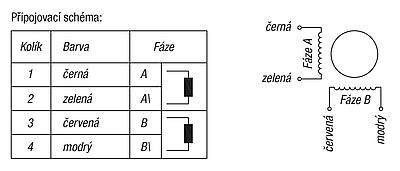

PopisProvedení: 2fázový krokový motor High-Torque v konstrukční velikosti NEMA 17, NEMA 23 a NEMA 34 se zploštělým hřídelem (hřídel řady D). Úhel kroku 1,8° (plný krok) se 4žilovým připojovacím kabelem.Upozornění:Krokové motory zajišťují velký krouticí moment, vysokou přesnost a snadné ovládání. Pracují spolehlivě v různých okolních podmínkách. Krokové motory lze prostřednictvím lankových vodičů připojit na běžné systémy řízení motoru.

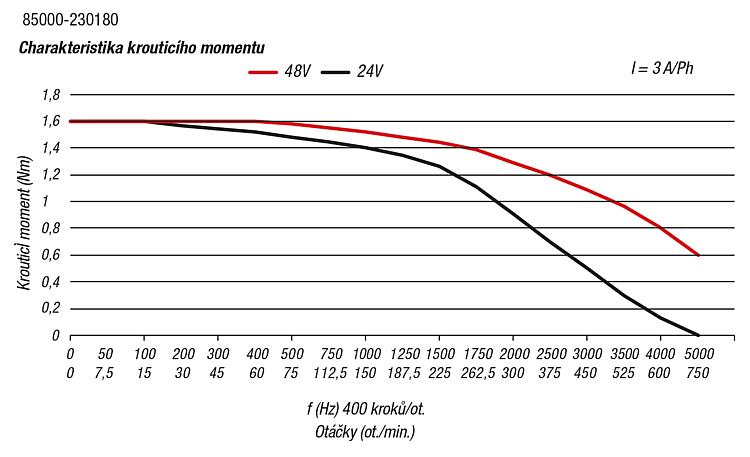

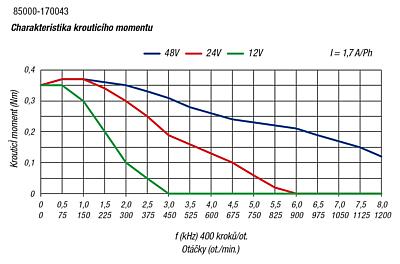

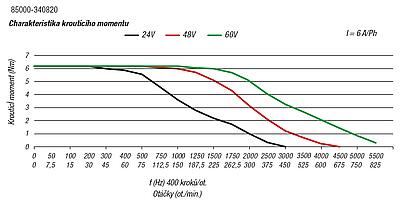

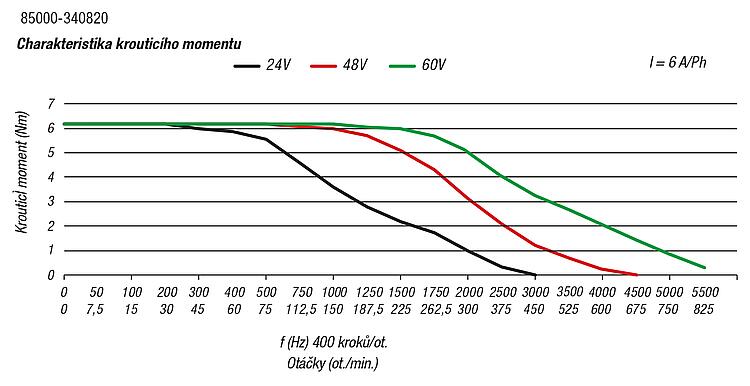

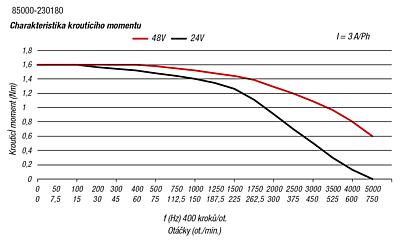

Pří výběru nepostačuje stanovení správného motoru podle přidržovacího momentu, protože krouticí moment motoru se s otáčkami snižuje. Pro výběr správného motoru je proto nezbytné jej stanovit podle křivky krouticího momentu.Teplotní rozsah:-10 °C až +50 °CZvláštnost: StaženíZde naleznete mnoho informací shromážděných do souboru PDF:
Hledáte CAD data? Tyto naleznete přímo v produktové tabulce.
|
| Objednací číslo | Velikost | A | B
| D | D1 | D2 | E | L
max. | L1 | L2 | L3 | L4 | S | CAD | Přís. | Cena | Objednat |
|---|
| 85000-170043 | NEMA 17 | 31 | 42 | 5 | 22 | M03x4,5 | 4,5 | 47 | 20 | 0,9 | 2 | 15 | - |  | | 94,28 € | | | 85000-230180 | NEMA 23 | 47,14 | 57 | 6,35 | 38,1 | 5,1 | 5,8 | 80 | 20,6 | - | 1,6 | 15 | 5 | | | 132,16 € | | | 85000-340820 | NEMA 34 | 69,6 | 86 | 14 | 73 | 6,5 | 13 | 120 | 37 | - | 1,6 | 25 | 9 | | | 284,82 € | |
| Objednací číslo | Jmenovité napětí
VDC | Přidržovací moment
Nm
| Fázový proud
A
| Fázový odpor
Ohm
| Indukčnost
mH
| Moment setrvačnosti
kgcm²
| Úhel kroku
°
| Počet lanek
| CAD | Přís. | Cena | Objednat |
|---|
| 85000-170043 | 5,6 | 0,43 | 1,7 | 1,65 | 2,8 | 0,068 | 1,8 | 4 | | | 94,28 € | | | 85000-230180 | 6 | 2 | 3 | 1 | 3,8 | 0,48 | 1,8 | 4 | | | 132,16 € | | | 85000-340820 | 7,2 | 8,4 | 6 | 0,6 | 5,8 | 3,2 | 1,8 | 4 | | | 284,82 € | |
|
