06381_0 inchAlavancas de fixação em aço inoxidável com rosca macho, 0 grau,... |
voltar |
|
Descrição do artigo/Imagens dos produtos |
|
|
DescriçãoMaterial:Peças de aço em aço inoxidável 1.4305.
Botão esférico de plástico preto. Versão:Peças de aço com superfície sem tratamento.Indicação para encomenda:a partir de 70 mm de comprimento dos parafusos estas são fabricadas com 60 mm de comprimento.Sob consulta:Outros tipos de roscas macho, comprimentos de parafusos e versões especiais. As medidas “H1” e “A” podem ser fornecidas em outros comprimentos, mediante pagamento de uma taxa adicional. Indicação de desenho:1) Ponta cônica DIN EN ISO 4753 Particularidades: DownloadAqui você encontra mais informações reunidas no arquivo PDF:
Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.
|

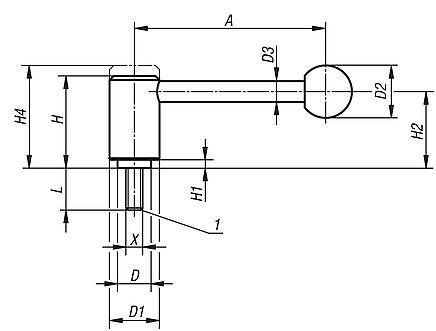

Código do artigo | Forma | Tamanho | X | A=Comprimento do cabo | D | D1 | D2 | D3 | H | H1 | H2 | H4 | L | Quantidade de dentes | Filtro |
---|
06381-1A32X | 0° | 1 | 5/16-18 | 92 | 16 | 24 | 25 | 10 | 44,5 | 4,5 | 37 | 49,5 | 15/20/25/30/40/50/60 | 22 |  | 06381-1A42X | 0° | 1 | 3/8-16 | 92 | 16 | 24 | 25 | 10 | 44,5 | 4,5 | 37 | 49,5 | 15/20/25/30/40/50/60 | 22 |  | 06381-1A52X | 0° | 1 | 1/2-13 | 92 | 16 | 24 | 25 | 10 | 44,5 | 4,5 | 37 | 49,5 | 15/20/25/30/40/50/60 | 22 |  | 06381-2A52X | 0° | 2 | 1/2-13 | 111 | 19 | 28 | 32 | 12 | 51,5 | 5,5 | 42 | 57,5 | 20/25/30/40/50/60 | 24 |  | 06381-3A52X | 0° | 3 | 1/2-13 | 134,5 | 23 | 33 | 32 | 13 | 58 | 6 | 47 | 65 | 20/25/30/40/50/60/70/80/90 | 26 |  | 06381-3A62X | 0° | 3 | 5/8-11 | 134,5 | 23 | 33 | 32 | 13 | 58 | 6 | 47 | 65 | 20/25/30/40/50/60/70/80/90 | 26 |  | 06381-4A62X | 0° | 4 | 5/8-11 | 134 | 30 | 41 | 32 | 13 | 68,5 | 7,5 | 56,5 | 76,5 | 30/40/50/60/70/80/90 | 36 |  | 06381-4A72X | 0° | 4 | 3/4-10 | 134 | 30 | 41 | 32 | 13 | 68,5 | 7,5 | 56,5 | 76,5 | 30/40/50/60/70/80/90 | 36 |  |
