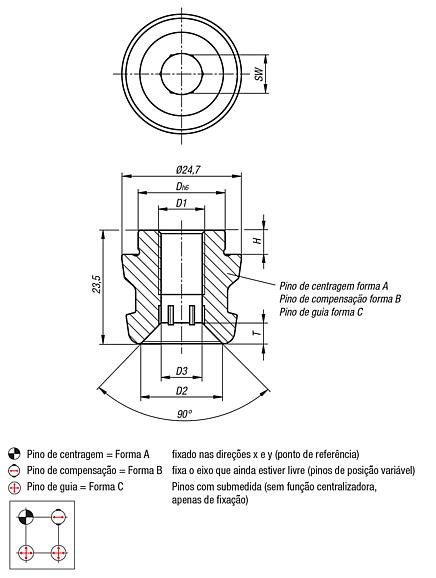

        Pino de guia UNILOCK tamanho de sistema 50 mm

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:Aço cementado.Versão:Corpo básico oxidado.
Superfícies funcionais endurecidas e retificadas.Indicação:Os pinos de guia UNILOCK são adequados para a fixação e o posicionamento da peça de trabalho e de dispositivos.
Eles são aparafusados com o elemento de substituição e adaptados aos diversos módulos básicos.

Com os pinos de guia UNILOCK em conexão com os parafusos de fixação M8, M10 são possíveis as seguintes forças de retenção:
- Força de retenção (M8) 15.000 N
- Força de retenção (M10) 25.000 N
Força de retenção com parafuso cilíndrico DIN EN ISO 4762 -12.9.Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.
