        Módulo básico de 5 eixos UNILOCK de dupla fixação tamanho de sistema 50 mm

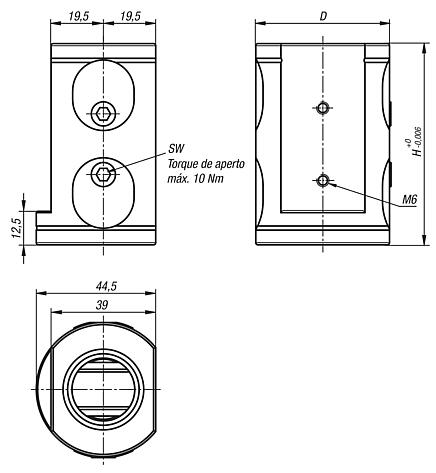

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:Aço temperado.Versão:Corpo básico oxidado.
Superfícies funcionais endurecidas e retificadas.Indicação:Os módulos básicos UNILOCK de 5 eixos de dupla fixação podem ser adaptados diretamente sobre mesas de trabalho com sistemas de fixação com furos ou rasgo em T, bem como sobre paletes de grade.

O formato estreito do módulo básico possibilita a sua fixação em distâncias de engate a partir de 40 mm.

Com os pinos de guia UNILOCK em conexão com os parafusos de fixação M8, M10 são possíveis as seguintes forças de retenção:
- Força de retenção (M8) 15.000 N
- Força de retenção (M10) 25.000 N
Força de retenção com parafuso cilíndrico DIN EN ISO 4762-12.9.

Os pinos de guia só podem ser fixados em conexão com uma unidade de troca no módulo de fixação.
Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.
