        Placa com 3 castanhas fixas, aço

Descrição do artigo/Imagens dos produtos

DescriçãoDescrição do produto:Placas de 3 castanhas fixas são especialmente apropriadas para a fixação central
de peças em perfuradoras e fresadoras. Graças à disposição das castanhas nas versões
dura e macia, é possível fixar facilmente peças com tamanhos e formas diferentes pelo
lado interior ou exterior.Material:Aço.Versão:Superfície de apoio do corpo básico retificada.
Castanhas endurecidas e retificadas.
Indicação:Observe a numeração durante a colocação dos mordentes.
As castanhas são retificadas com precisão. As tolerâncias W, X, Y, Z entre elas estão dentro da medida 0,05 mm.
O valor de repetibilidade na fixação central com castanhas duras corresponde a 0,02 mm.
As castanhas de base móveis são acionadas através da coroa girante situada na placa.
Graças ao movimento giratório do fuso roscado, a coroa gigante transfere a força para os mordentes de base, gerando uma movimentação síncrona para dentro ou para fora.
A ausência de lubrificação gera um desgaste excessivo e redução da força de aperto. Observe os intervalos de lubrificação regulares.
Vantagens:A repetibilidade na fixação central corresponde a 0,02 mm.
Forma da estrutura plana.
Para perfuradoras e fresadoras.
Corpo básico retificado com precisão.
Ótima acessibilidade do sistema de lubrificação.
Furo passante grande para a fixação de barras.
Operação com chave sextavada, portanto, operação rápida e simples.
Castanhas macias também podem ser aparafusadas sobre os mordentes básicos.
Acessórios:41194-15 Castanhas de aço, macias
FornecimentoChave de aperto.Indicação de desenho:

1) Castanhas reversíveis
2) Castanhas básicas
3) Parafusos de fixação

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados 41194 Placa com 3 castanhas fixas, aço

367 kB

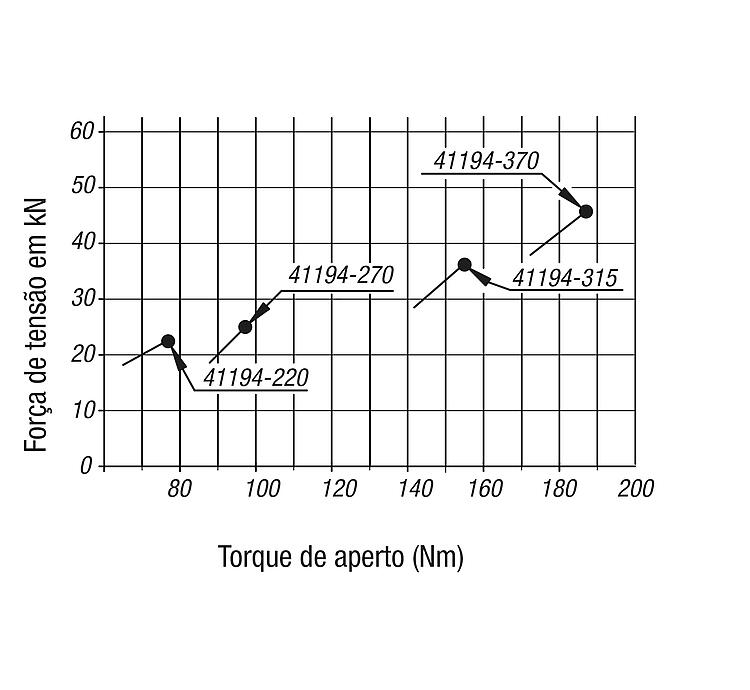

Indicações técnicas para placas com castanhas fixas

524 kB

Desenhos

Visão geral de artigos (reduzida)

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	D	D1	D2	D3	D4	D5	B	B1	B2	B3	B4	Preço
41194-220	220	170	130	45	147	M10	26	13	68	18,5	24,5	998,20 €
41194-270	270	210	155	60	172	M10	28	13	82	22,7	27,9	1.178,75 €
41194-315	315	255	190	80	210	M12	32	16	93	24,9	32,5	1.688,20 €
41194-370	370	305	250	105	285	M12	40	18	118	31,3	40,6	2.287,35 €

Código do artigo	H	H1	H2	H3	H4	H5	SW	Área de fixação Exterior	Área de fixação Interior	Torque de aperto máx. Nm	Força de aperto F (kN)	Acessórios	Preço
41194-220	58	18	40	6	9	9	10	8-160	48-150	78	21	41194-15-2203	998,20 €
41194-270	65	20	43	6	10	10	11	11-200	62-190	98	25	41194-15-2703	1.178,75 €
41194-315	73	20	52	6	12	12	12	12-250	72-240	156	36	41194-15-3153	1.688,20 €
41194-370	80	22	59	5	15	15	14	15-300	86-290	186	44	41194-15-3703	2.287,35 €
