        Bucha de guia em aço com elemento de centragem

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:Bucha guia em aço cementado 1.7139.Versão:cementado.Indicação:As buchas de guia de aço com elemento de centragem são componentes que podem ser usados na fabricação de ferramentas e formas. Eles são usados para garantir a guia, o alinhamento e o posicionamento precisos de ferramentas, formas ou outras peças móveis.Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados 23678-10 Bucha de guia em aço com elemento de centragem

340 kB

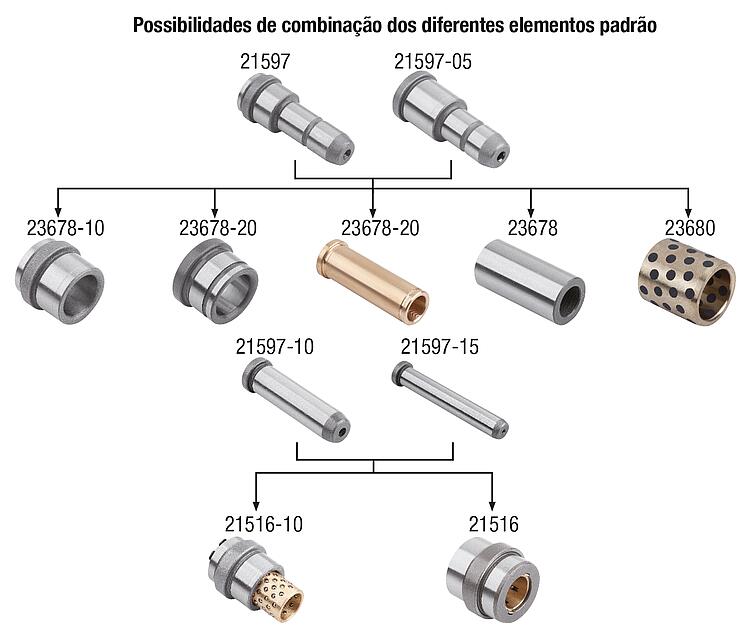

Coluna de guia e pino de guia

1,4 MB

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	D	D1	D2	L	L1	L2	L3
23678-10-09***	9	14	16	12	12	3	3
23678-10-09***	9	14	16	17	17	3	3
23678-10-09***	9	14	16	22	22	3	3
23678-10-09***	9	14	16	27	27	3	3
23678-10-09***	9	14	16	36/46/56/66	36	3	3
23678-10-10***	10	14	16	12	12	3	3
23678-10-10***	10	14	16	17	17	3	3
23678-10-10***	10	14	16	22	22	3	3
23678-10-10***	10	14	16	27	27	3	3
23678-10-10***	10	14	16	36/46/56/66	36	3	3
23678-10-14***	14	20	25	17	17	6	9
23678-10-14***	14	20	25	22	22	6	9
23678-10-14***	14	20	25	27	27	6	9
23678-10-14***	14	20	25	36	36	6	9
23678-10-14***	14	20	25	46/56/66/76/86/96/116	46	6	9
23678-10-15***	15	20	25	17	17	6	9
23678-10-15***	15	20	25	22	22	6	9
23678-10-15***	15	20	25	27	27	6	9
23678-10-15***	15	20	25	36	36	6	9
23678-10-15***	15	20	25	46/56/66/76/86/96/116	46	6	9
23678-10-18***	18	26	31	17	17	6	9
23678-10-18***	18	26	31	22	22	6	9
23678-10-18***	18	26	31	27	27	6	9
23678-10-18***	18	26	31	36	36	6	9
23678-10-18***	18	26	31	46	46	6	9
23678-10-18***	18	26	31	56/66/76/86/96/116/136	56	6	9
23678-10-20***	20	26	31	17	17	6	9
23678-10-20***	20	26	31	22	22	6	9
23678-10-20***	20	26	31	27	27	6	9
23678-10-20***	20	26	31	36	36	6	9
23678-10-20***	20	26	31	46	46	6	9
23678-10-20***	20	26	31	56/66/76/86/96/116/136	56	6	9
23678-10-22***	22	30	35	17	17	6	9
23678-10-22***	22	30	35	22	22	6	9
23678-10-22***	22	30	35	27	27	6	9
23678-10-22***	22	30	35	36	36	6	9
23678-10-22***	22	30	35	46	46	6	9
23678-10-22***	22	30	35	56	56	6	9
23678-10-22***	22	30	35	66	66	6	9
23678-10-22***	22	30	35	76/86/96/116/136/156	76	6	9
23678-10-24***	24	30	35	17	17	6	9
23678-10-24***	24	30	35	22	22	6	9
23678-10-24***	24	30	35	27	27	6	9
23678-10-24***	24	30	35	36	36	6	9
23678-10-24***	24	30	35	46	46	6	9
23678-10-24***	24	30	35	56	56	6	9
23678-10-24***	24	30	35	66	66	6	9
23678-10-24***	24	30	35	76/86/96/116/136/156	76	6	9
23678-10-30***	30	42	47	22	22	6	9
23678-10-30***	30	42	47	27	27	6	9
23678-10-30***	30	42	47	36	36	6	9
23678-10-30***	30	42	47	46	46	6	9
23678-10-30***	30	42	47	56	56	6	9
23678-10-30***	30	42	47	66	66	6	9
23678-10-30***	30	42	47	76	76	6	9
23678-10-30***	30	42	47	86	86	6	9
23678-10-30***	30	42	47	96/116/136/156/176/196	96	6	9
23678-10-32***	32	42	47	22	22	6	9
23678-10-32***	32	42	47	27	27	6	9
23678-10-32***	32	42	47	36	36	6	9
23678-10-32***	32	42	47	46	46	6	9
23678-10-32***	32	42	47	56	56	6	9
23678-10-32***	32	42	47	66	66	6	9
23678-10-32***	32	42	47	76	76	6	9
23678-10-32***	32	42	47	86	86	6	9
23678-10-32***	32	42	47	96/116/136/156/176/196	96	6	9
23678-10-40***	40	54	60	36	36	10	12
23678-10-40***	40	54	60	46	46	10	12
23678-10-40***	40	54	60	56	56	10	12
23678-10-40***	40	54	60	66	66	10	12
23678-10-40***	40	54	60	76	76	10	12
23678-10-40***	40	54	60	86	86	10	12
23678-10-40***	40	54	60	96	96	10	12
23678-10-40***	40	54	60	116/136/156/176/196/216/246	116	10	12
23678-10-42***	42	54	60	36	36	10	12
23678-10-42***	42	54	60	46	46	10	12
23678-10-42***	42	54	60	56	56	10	12
23678-10-42***	42	54	60	66	66	10	12
23678-10-42***	42	54	60	76	76	10	12
23678-10-42***	42	54	60	86	86	10	12
23678-10-42***	42	54	60	96	96	10	12
23678-10-42***	42	54	60	116/136/156/176/196/216/246	116	10	12
