        Mesas cruzadas de guia linear, versão longa com indicador de posição eletrônico

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:Mancal de suporte e carro deslizador em liga de alumínio, anodizado.
Colunas de guia em aço inoxidável, retificadas.
Fuso em aço inoxidável, rosca laminada.
Guia com mancal deslizante, livre de manutenção.
Indicador de posição de plástico.Versão:Folga radial abaixo de 0,02 mm. Sem folga axial. Fuso possui autobloqueio, podendo ser fixado adicionalmente.Indicação:Através das guias quase sem folgas e do fuso completamente sem folgas, não é necessário soltar e fixar o fuso para o devido ajuste.
Indicador de posição eletrônico com precisão de indicação de 0,01 mm e visor LCD grande. A função de reset, a medida seccional e ajustes offset são acionados através do teclado.
A vida útil da bateria é de 2 anos. Ela pode ser substituída rapidamente e de forma fácil.
A posição de montagem do indicador de posição pode ser fixada em 4 posições por meio de um parafuso.
Graças ao sistema modular, a mesa cruzada de guia linear pode ser combinada facilmente com mesas de posicionamento, mesas de elevação e outros acessórios, de acordo com o seu tamanho correspondente.Indicação de desenho:

Posição de montagem do indicador de posição:
a) acima (padrão)
b) à direita
c) abaixo
d) à esquerda

Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados 21137 Mesas cruzadas de guia linear, versão longa com indicador de posição eletrônico

465 kB

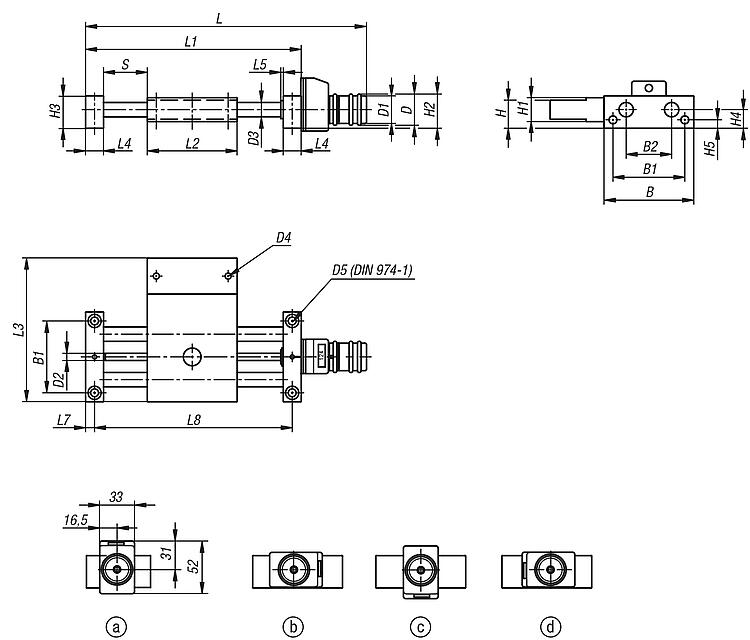

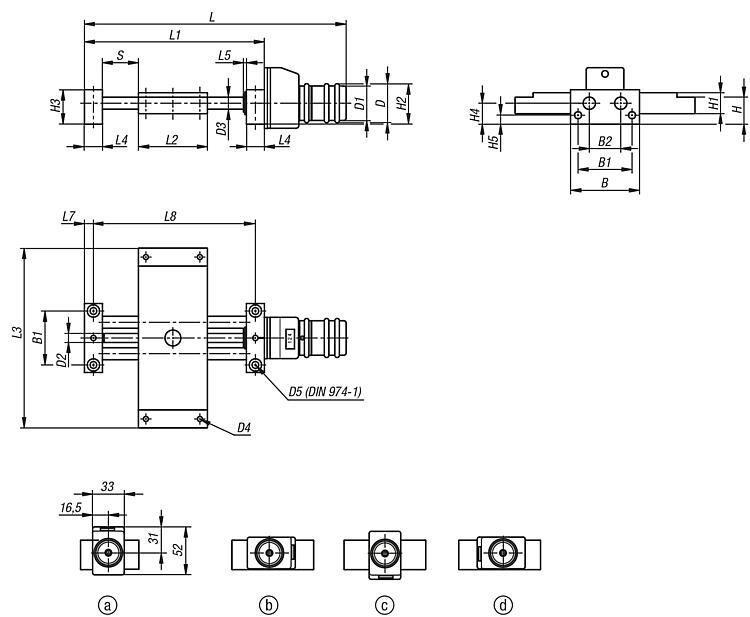

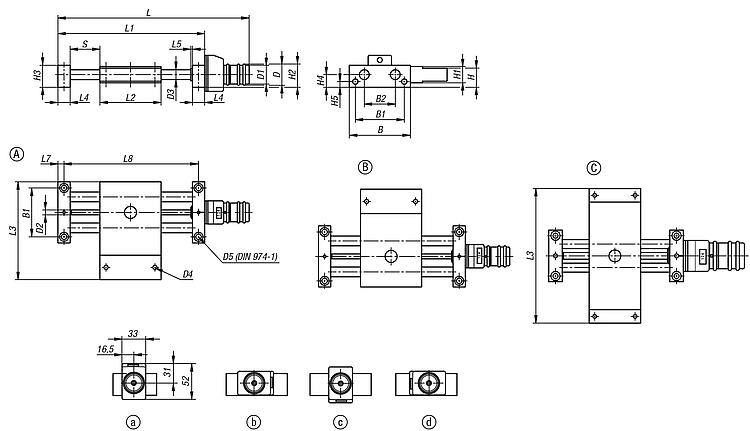

Desenhos (visão geral)

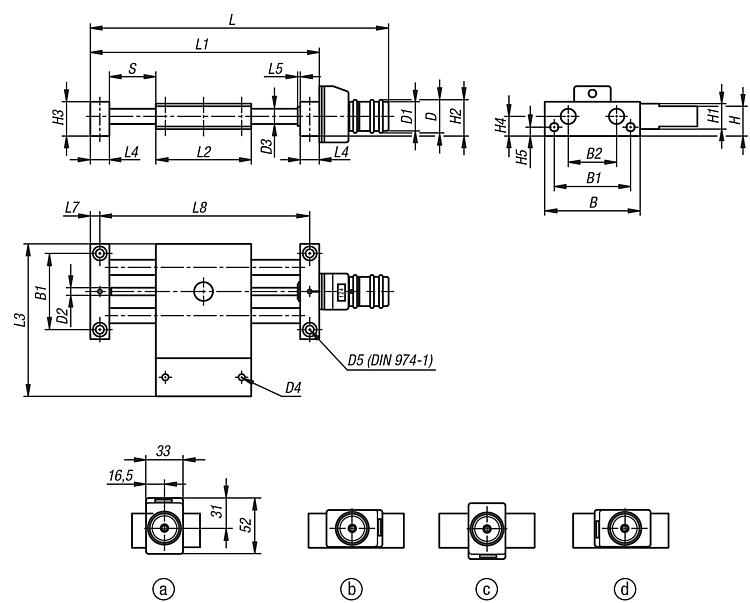

Mesas cruzadas de guia linear com indicador de posição eletrônico, forma A

mais informações

Desenhos

Mesas cruzadas de guia linear com indicador de posição eletrônico, forma A

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Forma	B	B1	B2	D	D1	D2	D3	D4	D5	H	H1	H2	H3	H4	H5	L	L1	L2	L3	L4	L5	L7	L8	Curso S	F1 N	F2 N	F3 N	Mx Nm	My Nm	Mz Nm	CAD	Aces.	Preço	Encomendar
21137-108	A	46	36	21	26	23	M6x1	8	M4	4	18	14	27	23	14	6	179	120	46	75	12	2	6	108	48	200	200	200	3,6	3,6	3,6			630,90 €
21137-112	A	75	60	38	26	23	M6x1	12	M6	6	23,5	20	29	27	15,5	7	239	180	75	120	15	2	7,5	165	73	300	300	300	18	18	18			782,58 €
