        Unidades lineares com rolamento autocompensador de esferas simples, versão fechada

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:Carcaça em alumínio.Versão:Carcaça com superfície sem tratamento.Indicação:Estas unidades estão prontas para instalação e são compostas de uma carcaça
de alumínio extrudado, rolamento autocompensador de esferas montado 21510
e vedação bilateral. Fixação do rolamento na carcaça com anéis de retenção
DIN 472.

Tolerância de eixo recomendada: h6.

Capacidades de carga conforme especificação dos rolamentos lineares de esferas.
Sob consulta:As unidades de rolamentos lineares podem ser equipadas com todos os rolamentos lineares de esferas listados neste catálogo.Acessórios:Vedações adicionais 21560.
Eixos guia de precisão 21595.
Parafusos de fixação 07160 ou 07161.

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

21530_Datasheet_31969_Unidades_lineares_com_rolamento_autocompensador_de_esferas_simples_vers_o_fechada--pt

200 kB

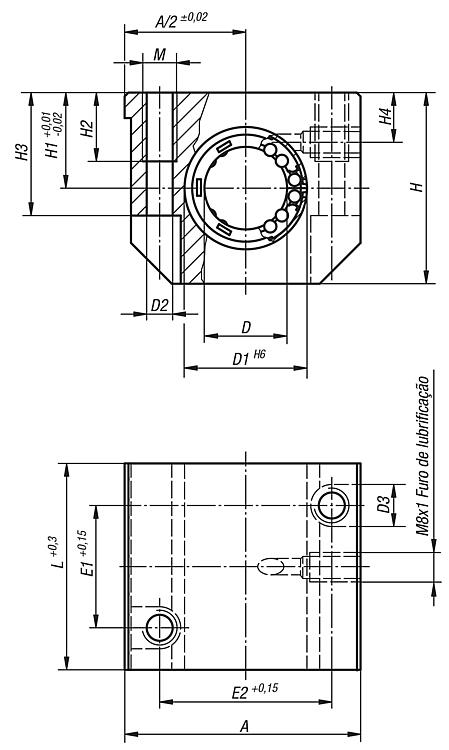

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	A	D	D1	D2	D3	E1	E2	H	H1	H2	H3	H4	L	M	Preço
21530-081002	35	8	16	3,3	6	20	25	28	13	10	19,5	8	32	M4	41,29 €
21530-121002	43	12	22	4,2	8	23	32	35	18	13	25	10	39	M5	57,39 €
21530-161002	53	16	26	5,2	10	26	40	42	22	13	30	12	43	M6	59,12 €
21530-201002	60	20	32	6,8	11	32	45	50	25	18	34	13	54	M8	71,81 €
21530-251002	78	25	40	8,6	15	40	60	60	30	22	40	15	67	M10	92,87 €
21530-301002	87	30	47	8,6	15	45	68	70	35	22	48	16	79	M10	116,81 €
21530-401002	108	40	62	10,3	18	58	86	90	45	26	60	20	91	M12	156,23 €
21530-501002	132	50	75	14,25	20	50	108	105	50	34	49	20	113	M16	232,02 €
