        Trilhos para guias lineares Drylin® W borda de guia dupla

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:Alumínio.Versão:anodização dura, espessura da camada 50 µm. Dureza 500 HV.Indicação:Trilhos extremamente planos com guias nas extremidades servem de apoio ideal para altos torques. Robustos e resistentes à sujeira, eles são capazes de transportar grandes cargas com segurança e livres de manutenção.

** Comprimento L2 = 20 mm e
* Comprimento L = 500 mm devem ser informados.
Informações de comprimento L2 e L apenas em mm inteiros.

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados 21240 Trilhos para guias lineares Drylin® Wborda de guia dupla

174 kB

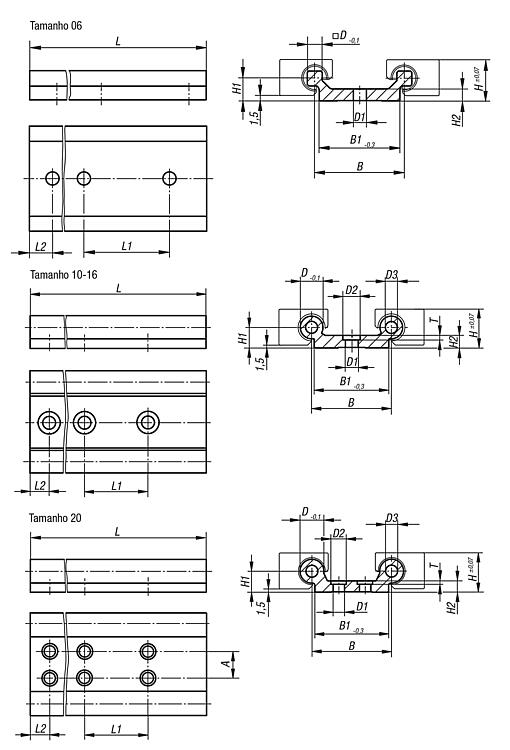

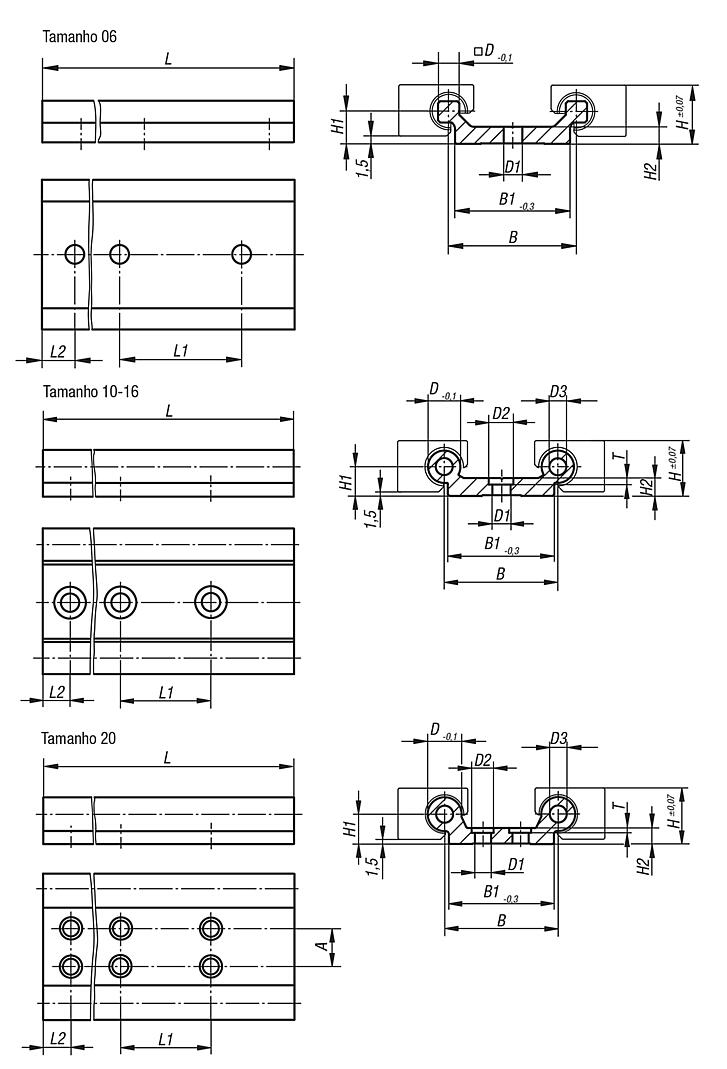

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Versão 1	Tamanho	L máx.	L	L2	L2 mín.	L2 max.	A	B	B1	D	D1	D2	D3	H	H1	H2	L1	T	Preço
21240-20630X3000	-	6	3000	3000	30	-	-	-	30	27	5	4,5	-	-	14	7,5	4	60	-	sob consulta
21240-21030X4000	-	10	4000	4000	20	-	-	-	40	40	10	6,6	-	-	18	9	5,5	120	-	sob consulta
21240-21630X4000	-	16	4000	4000	20	-	-	-	58	54	16	9	15	8	27	14	7,5	120	4	sob consulta
21240-22030X4000	-	20	4000	4000	20	-	-	40	82	74	20	9	15	14	36	20	9,5	120	5	sob consulta
21240-206*X	L2 e L de acordo com os requisitos do cliente	6	3000	*	**	20	49,5	-	30	27	5	4,5	-	-	14	7,5	4	60	-	sob consulta
21240-210*X	L2 e L de acordo com os requisitos do cliente	10	4000	*	**	20	79,5	-	40	40	10	6,6	-	-	18	9	5,5	120	-	sob consulta
21240-216*X	L2 e L de acordo com os requisitos do cliente	16	4000	*	**	20	79,5	-	58	54	16	9	15	8	27	14	7,5	120	4	sob consulta
21240-220*X	L2 e L de acordo com os requisitos do cliente	20	4000	*	**	20	79,5	40	82	74	20	9	15	14	36	20	9,5	120	5	sob consulta
