        Placas de furação DIN 6348 ampliada

Descrição do artigo/Imagens dos produtos

Acessar/Filtrar todos os artigos

DescriçãoMaterial:Aço.Versão:peça brunida.
08570-13 superfície sem tratamento.Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados 08570 Placas de furação DIN 6348 ampliada

159 kB

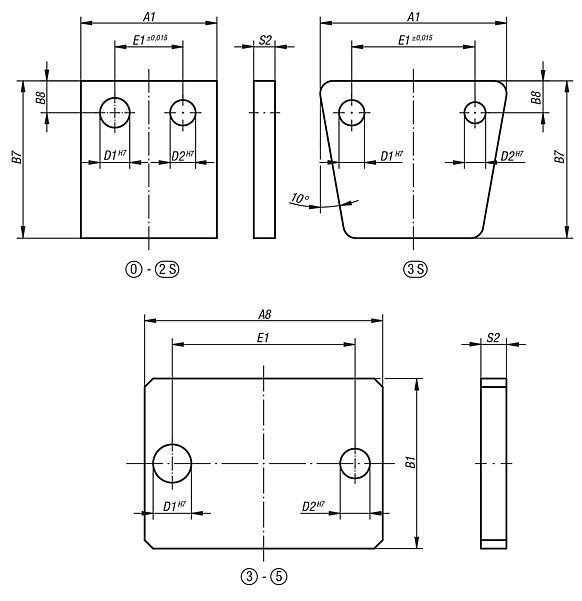

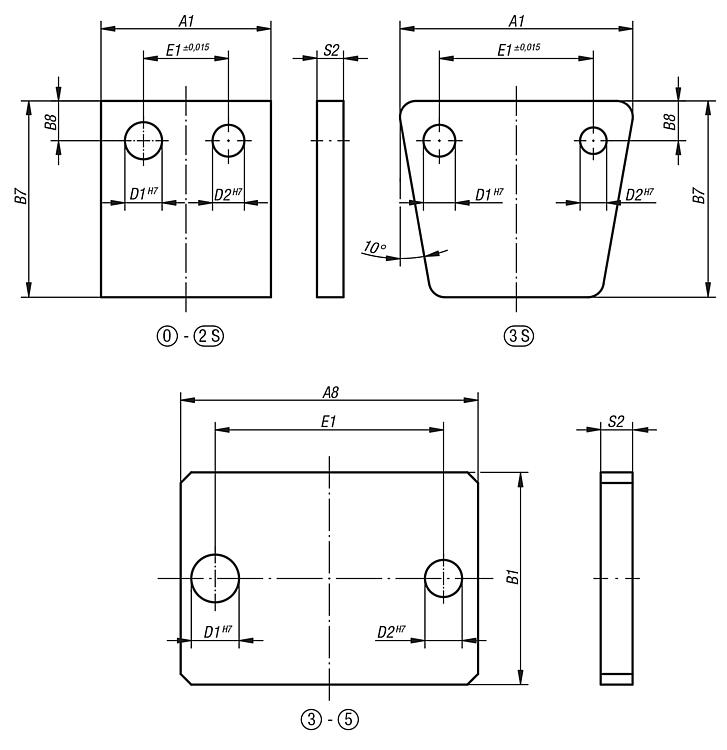

Desenhos (visão geral)

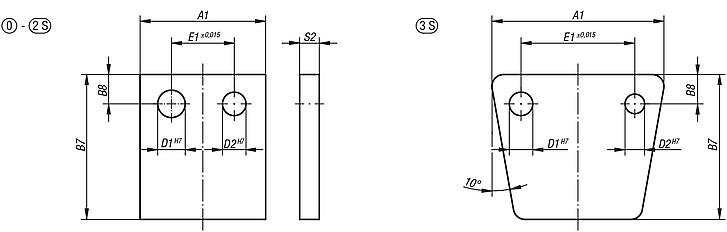

Placas de furação DIN 6348 ampliada, tamanhos 0 até 3S

mais informações

Desenhos

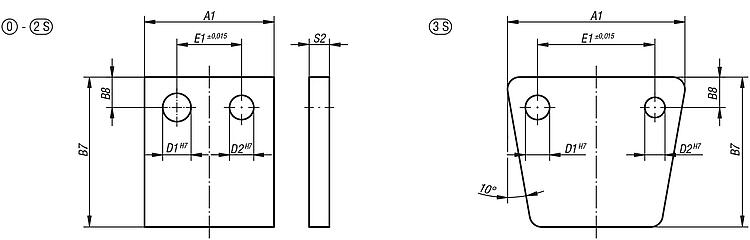

Placas de furação DIN 6348 ampliada, tamanhos 0 até 3S

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Tamanho	Adequado para o dispositivo de furação no tamanho	Tamanho dispositivo de furação	A1	B7	B8	E1	D1	D2	S2	Preço
08570-00	0 - 3S	0	60 x 32	50	56	9	24	10	9	8	59,00 €
08570-01	0 - 3S	1	80 x 50	80	80	14	28	14	14	12	45,43 €
08570-02	0 - 3S	2 2S	100 x 60 100 x 60 x 115	100	96	16	50	16	16	14	54,23 €
08570-13	0 - 3S	3S	125 x 100	168	130	17	132	20	18	15	104,12 €

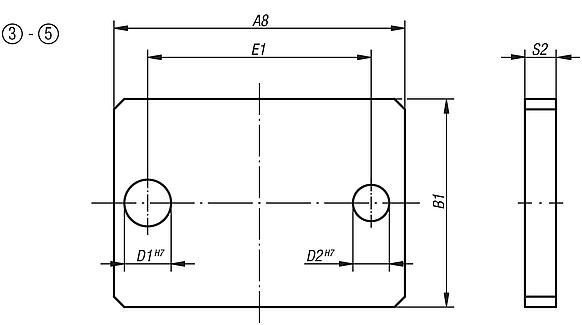

Placas de furação DIN 6348 ampliada, tamanhos 3 até 5

mais informações

Desenhos

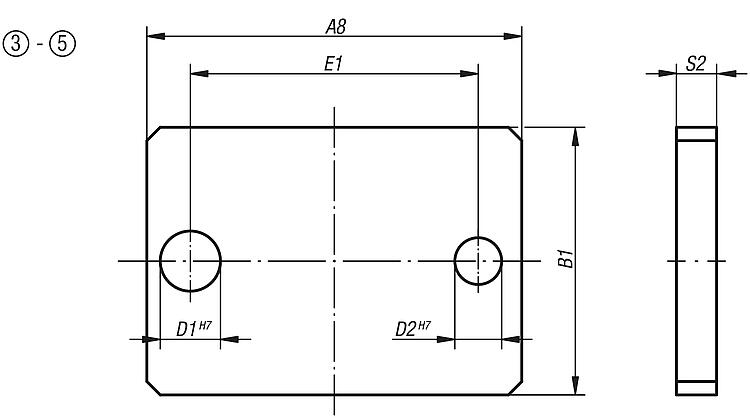

Placas de furação DIN 6348 ampliada, tamanhos 3 até 5

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Tamanho	Adequado para o dispositivo de furação no tamanho	Tamanho dispositivo de furação	A8	B1	E1	D1	D2	S2	Preço
08570-03	3 - 5	3	100 x 125	170	125	132 ±0,015	20	18	16	100,77 €
08570-04	3 - 5	4	200 x 160	275	160	236 ±0,015	20	18	16	127,65 €
08570-05	3 - 5	5	300 x 190	380	190	335 ±0,015	24	22	20	163,47 €
