        Dispositivo de fixação para furação de peças torneadas

Descrição do artigo/Imagens dos produtos

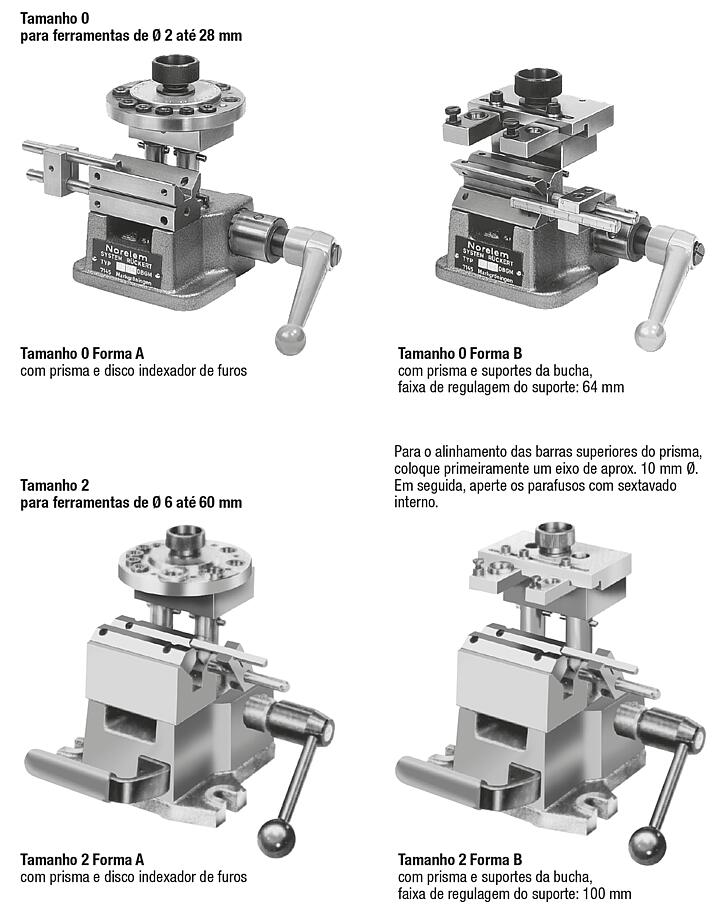

DescriçãoVersão:A composto de:
– 8550 Dispositivo de fixação para furação DIN 6348
– 08710 Prisma com batente
– 08640 Disco indexador de furos com 16 diâmetros de buchas-guia de furação, veja tabela. Dimensões intermediárias podem ser alcançadas também com buchas de troca rápida DIN 173.
B composto de:
– 8550 Dispositivo de fixação para furação DIN 6348
– 08710 Prisma com batente
– 08650 Placa de suporte para as buchas-guia de furação com 4 suportes nos tamanhos 5-8, Ø 8, Ø 10, Ø 12 e Ø 15. Dimensões intermediárias podem ser alcançadas com buchas de troca rápida DIN 173. Suporte para as buchas-guia de furação, tamanhos 1 até 4, veja tabela. Todos os suportes para as buchas-guia de furação podem ser utilizados para placas de suporte nos tamanhos 0 e 2. Indicação:Dispositivos de fixação para furação de peças torneadas representam uma solução econômica, principalmente na fabricação de furos transversais. Como elemento básico, é utilizado o dispositivo de fixação DIN 6348 nos tamanhos 0 e 2.
Ao invés das placas de suporte normais, coloca-se um bloco V com batente regulável e divisão em mm e nônio. Sobre cada uma das hastes são montados discos indexadores de furo ou de suporte das buchas-guia de furação. A montagem é muito simples e pode ser executada sem conhecimentos especializados.Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.
