05912Grampos rápidos verticais com trava de segurança base vertical... |
voltar |
|
Descrição do artigo/Imagens dos produtos |
|
|
DescriçãoMaterial:Aço.
Elemento do cabo em poliamida.
Grampo de destravamento TPE.Versão:carbonitretado e preto oxidado.Indicação:Buchas articuladas de alta qualidade e livres de manutenção. Aplicação de força permanente e constante ao abrir e fechar. Estabilidade ideal proporcionada pelo braço de fixação cônico com perfil em U. Inclui trava de segurança interna com proteção automática. Acessórios:05280 Pontas protetoras
07110 Posicionadores esféricos
07117 Fechos tipo gripper reguláveis
07120 Pinos roscados com ponta para articulação DIN 6332
07121 Pinos roscados com ponta esférica
07140 Sapatas de pressão DIN 6311

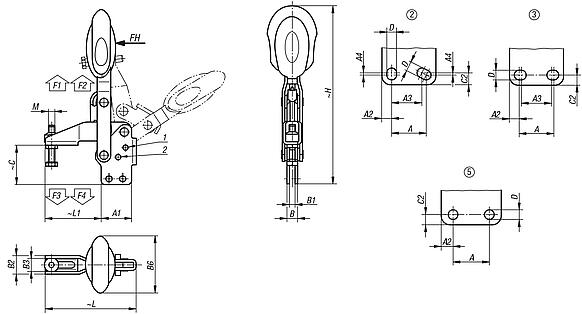

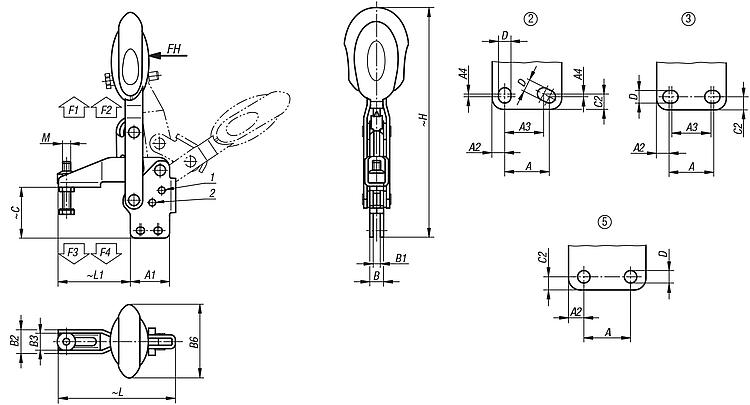

07142 Sapatas de pressãoIndicação de desenho:1) Pino de fim de curso posição 1
2) Pino de fim de curso posição 2 DownloadAqui você encontra mais informações reunidas no arquivo PDF:
Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.
|
Ferramentas para a seleção de artigo/filtro de pesquisa |
|
| Código do artigo | Ângulo de abertura
braço de fixação
na posição 1 | Ângulo de abertura
braço de fixação
na posição 2 | Ângulo de abertura
braço de fixação
sem batente | Ângulo de abertura
cabo
em posição 1 | Ângulo de abertura
cabo
em posição 2 | Força
manual
FH N | Força de
retenção
F1 N | Força de
retenção
F2 N | Força de
tensão
F3 N | Força de
tensão
F4 N | CAD | Aces. | Preço | Encomendar |
|---|
| 05912-006102 | 56° | 83° | 141° | 46° | 56° | 160 | 1350 | 1650 | 920 | 1050 |  |  | 41,06 € | | | 05912-008102 | 13° | 93° | 158° | 26° | 61° | 190 | 2000 | 2800 | 940 | 1350 | | | 49,06 € | | | 05912-010102 | 6° | 97° | 176° | 19° | 59° | 250 | 2500 | 4500 | 1500 | 2800 | | | 67,14 € | | | 05912-012102 | 11° | 88° | 164° | 24° | 60° | 280 | 3000 | 5500 | 1400 | 2800 | | | 69,40 € | |
| Código do artigo | Molde
de furação | M | A | A1 | A2 | A3 | A4 | B | B1 | B2 | B3 | B6 | C | C2 | D
| H | L | L1 | CAD | Aces. | Preço | Encomendar |
|---|
| 05912-006102 | 3 | M6x35 | 14 | 29 | 7 | 12 | - | 10,2 | 5,2 | 17,5 | 12,5 | 53,4 | 37,6 | 5,5 | 5,5 | 175,7 | 86,5 | 53 | | | 41,06 € | | | 05912-008102 | 3 | M8x45 | 21 | 39 | 9 | 19 | - | 10,2 | 5,2 | 20,6 | 15,6 | 51,1 | 49 | 6,5 | 6,8 | 207,6 | 107 | 62 | | | 49,06 € | | | 05912-010102 | 2 | M10x55 | 32 | 50 | 8 | 27 | 3,5 | 14,1 | 7,1 | 25,5 | 18,5 | 56,5 | 62,3 | 13 | 9 | 254 | 153 | 95 | | | 67,14 € | | | 05912-012102 | 5 | M12x70 | 32 | 53 | 10,5 | - | - | 14,1 | 7,1 | 28 | 21 | 56,5 | 69,8 | 9 | 8,8 | 272,1 | 173,5 | 113,5 | | | 69,40 € | |
