        Grampos rápidos verticais com base vertical e ponteira regulável, aço inoxidável

Descrição do artigo/Imagens dos produtos

DescriçãoMaterial:Aço inoxidável.
Elemento do cabo em poliamida.Versão:Superfície sem tratamento.Indicação:Buchas articuladas de alta qualidade e livres de manutenção. Aplicação de força permanente e constante ao abrir e fechar. Estabilidade ideal proporcionada pelo braço de fixação cônico com perfil em U.Acessórios:05280 Pontas protetoras
05899 Sensor de força para grampos rápidos
07111 Posicionador com esfera em aço inoxidável
07119 Parafusos de pressão em aço inoxidável
07120 Pinos roscados com ponta para articulação DIN 6332

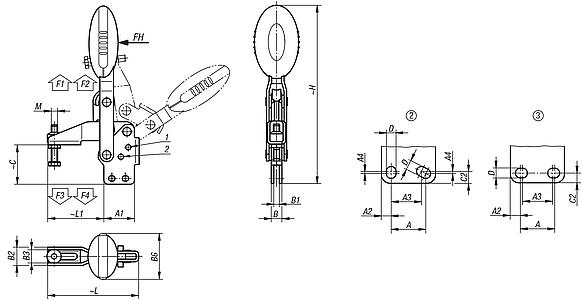

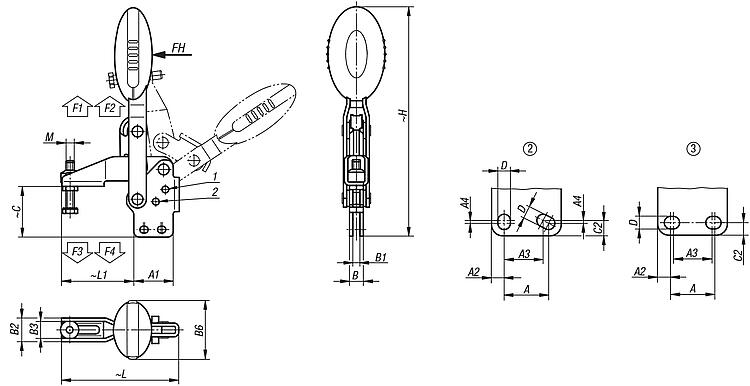

07140 Sapatas de pressão DIN 6311Indicação de desenho:

1) Pino de fim de curso posição 1
2) Pino de fim de curso posição 2

Particularidades:

DownloadAqui você encontra mais informações reunidas no arquivo PDF:

Você está buscando dados CAD? Você encontra estes dados diretamente na tabela de produtos.

Folha de dados 05912 Grampos rápidos verticais com base vertical e ponteira regulável, aço inoxidável

182 kB

Desenhos

Ferramentas para a seleção de artigo/filtro de pesquisa

Código do artigo	Ângulo de abertura braço de fixação na posição 1	Ângulo de abertura braço de fixação na posição 2	Ângulo de abertura braço de fixação sem batente	Ângulo de abertura cabo em posição 1	Ângulo de abertura cabo em posição 2	Força manual FH N	Força de retenção F1 N	Força de retenção F2 N	Força de tensão F3 N	Força de tensão F4 N	Preço
05912-105002	100°	-	129°	64°	-	100	750	1050	620	750	28,46 €
05912-106002	56°	83°	141°	46°	56°	160	1350	1650	920	1050	42,27 €
05912-108002	13°	93°	158°	26°	61°	190	2000	2800	940	1350	59,09 €

Código do artigo	Molde de furação	M	A	A1	A2	A3	A4	B	B1	B2	B3	B6	C	C2	D	H	L	L1	Preço
05912-105002	2	M5x25	16	25	4,5	14	1	8,1	4,1	13,2	9,2	22,5	29,8	5,5	4,5	119,2	65,6	35	28,46 €
05912-106002	3	M6x35	14	29	7	12	-	10,2	5,2	17,5	12,5	43,5	37,6	5,5	5,5	169	86,5	53	42,27 €
05912-108002	3	M8x45	21	39	9	19	-	10,2	5,2	20,6	15,6	41,5	49	6,5	6,8	200,4	107	62	59,09 €
